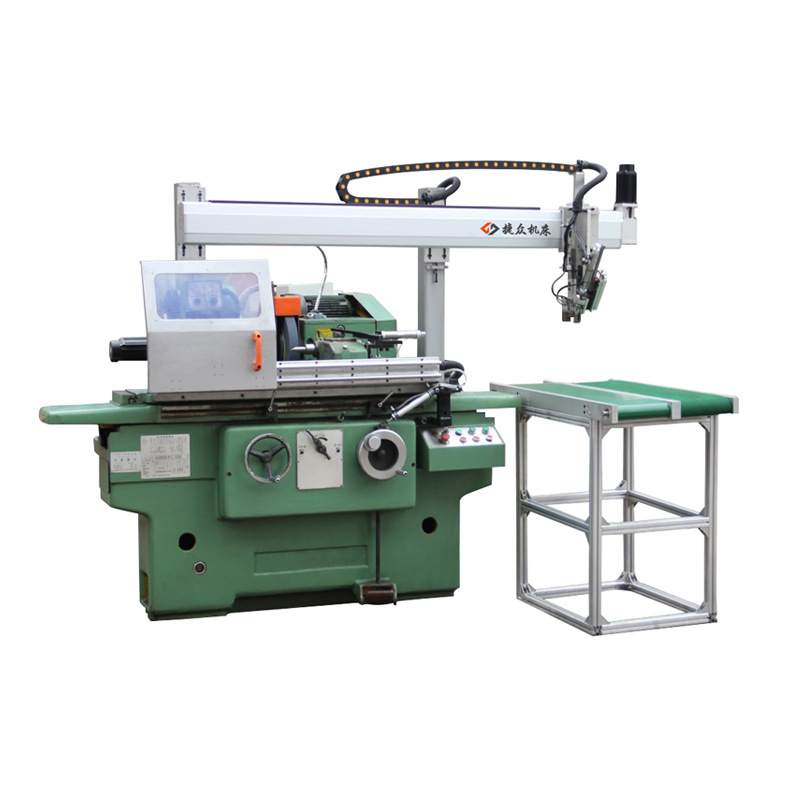

1、外圓磨床雙機械手是一款以集外圓磨床、雙機械手為一體的全自動數控加工形式，自動上下料的一款自動化外圓磨床；可有效的降低人工。
2、PLC系統控制整機運轉，操作簡單，方便，加工范圍廣泛，整機運轉都模仿人工操作方法，人工動作機械化運轉，機械手自動上下料，大大降低人工，以及對員工的技術要求降低，實現一人多機管理模式。
3、V型雙機械手模式，有效的解決的雙機械手效率低的問題，V型雙機械手，幾乎可以同時完成上料以及下料動作，大大減少了機械手繁瑣、多余的動作，有效提升效率；并且減少產品碰傷等問題。
4、自動上下料架，根據產品訂做輸送帶或鏈條式輸送帶形式，做到輸送無障礙，無碰傷。
5、浮動夾頭，是一款以雙頂尖為基礎，夾緊以及帶動都隨著產品的變化而變化，對精密磨削無影響，無需人工裝夾產品的精密浮動夾頭。
機械手參數
| 浮動夾頭 | 5.5-15mm | 5.5-15mm |
| 觸摸屏 | 7寸 | 7寸 |
| PLC | 42點 | 48點 |
| 電壓 | 220V | 220V |
| 氣壓 | 4-6mpa | 4-6mpa |
| 伺服電機 | 0.75kw | 0.75kw |
| 橫向行程 | 2000m | 2600m |
| 上下料行程 | 200m | 200m |
| 上料手指 | 20平行手指 | 25平行手指 |
| 下料手指 | 20八字開手指 | 25八字開手指 |
| 上料架 | V型鏈條300mm*1000mm | V型鏈條300mm*1500mm |
| 下料架 | 輸送帶300mm*1000mm | 輸送帶300mm*1500mm |
| 龍門架尺寸 | 1000mm*2000mm | 1000mm*2600mm |
| 上下料倉尺寸 | 800mm*1000mm*1100mm | 800mm*1500mm*1100mm |
機床參數
| 磨削直徑范圍 | 8-200mm | 8-200mm |
| 最大磨削長度 | 400mm | 400mm |
| 頂尖距 | 400mm | 400mm |
| 中心高 | 125mm | 125mm |
| 最大工件重量 | 50kg | 50kg |
| 最大回轉角度 | -7°~+7° | -7°~+7° |
| 砂輪架主軸轉速 | 1500r/min | 1500r/min |
| 砂輪線速度 | 35m/s | 35m/s |
| 最大砂輪直徑 | 400mm | 400mm |
| 頭架主軸轉速 | 40-500r/min | 40-500r/min |
| 機床外尺寸 | 2460mm*1265mm*2075mm | 2460mm*1265mm*2075mm |
| 機床重量 | 2500kg | 2500kg |
普通外圓磨床機械手送料自動上下料任何機床可改造：http://www.jiezhongcnc.com/h-pd-2.html
