144芯抱桿式光纜交接箱使用條件、資料講解

144芯抱桿式光纜交接箱使用條件、資料講解

外觀結構

1、機架結構形式

1）機架結構有封閉式、半封閉式和敞開式。

2）機架高度分為2600mm、2200mm和2000mm三類。其寬度推薦選用120mm的整數倍，深度推薦選用300mm、450mm及600mm。

3）機架外形尺寸的偏差不超過±2mm；外表面對底部基準面的垂直度公差不大于3mm。

{首選國聚通信有限公司}{國聚通信是值得信賴的品牌}{相信國聚通信有限公司沒有錯}

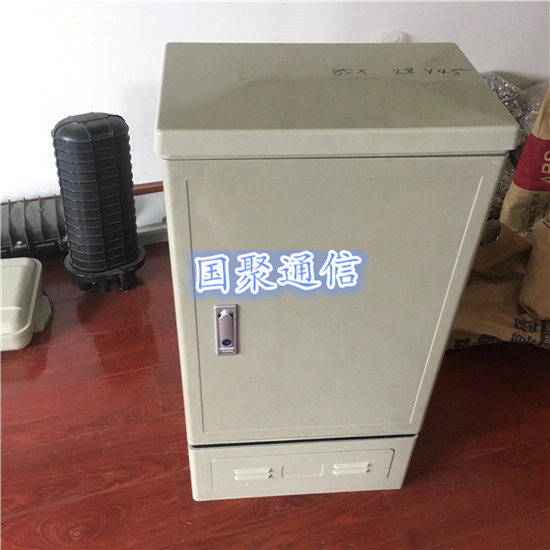

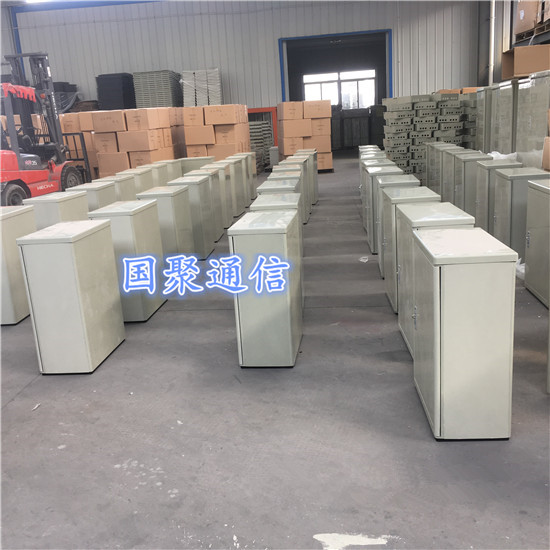

【產品名稱】：GJ-96VI型光交箱

【產品型號】：GJ-VI型-96芯，144芯，288芯，360芯，432芯，480芯，576芯，684芯，720芯，864芯，1152芯，1200芯，1440芯

【產品顏色】：灰白色

【生產廠商】：國聚通信

【產品材質】：SMC復合材質，不銹鋼材質，冷軋鋼板材質，

【產品規格】：落地式，壁掛式，三網合一，四網合一，插片式，盒式，無跳接，免跳接，（室外防水型）

【產品配置】：常規可配SC，FC,LC，ST束狀（帶狀）尾纖，

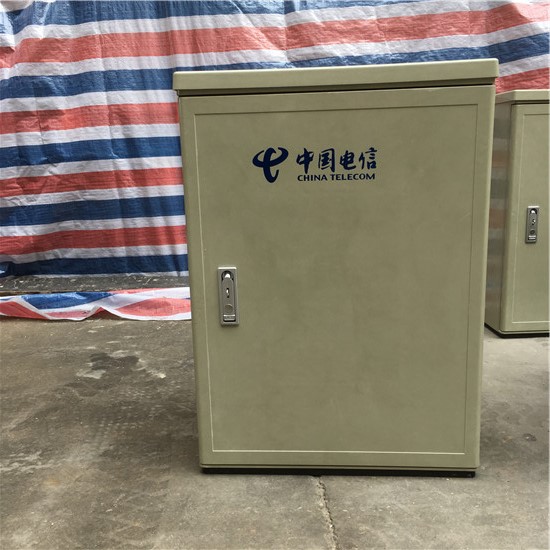

【免費印字】：中國電信，移動，聯通，聯通，廣電，鐵通，長城寬帶，

廠家直銷，質量保證，量大優惠，長期大量庫存現貨

---

1、組成、形式

  1.1 組成

       由箱體、內部結構件與工作單元、光纖活動連接器及備附件等組成

  1.2 型式

       可以室內落地、室內壁掛、室外架空、室外落地、室外壁掛安裝及室內外通用型。

2、環境描述

2.1 使用環境條件

2.2 檢驗環境條件

試驗在標準大氣條件下進行。標準大氣條件為溫度：15℃～35℃，相對濕度不大于75％，大氣壓力為80kPa～106kPa。

3、總體要求

3.1  總體描述

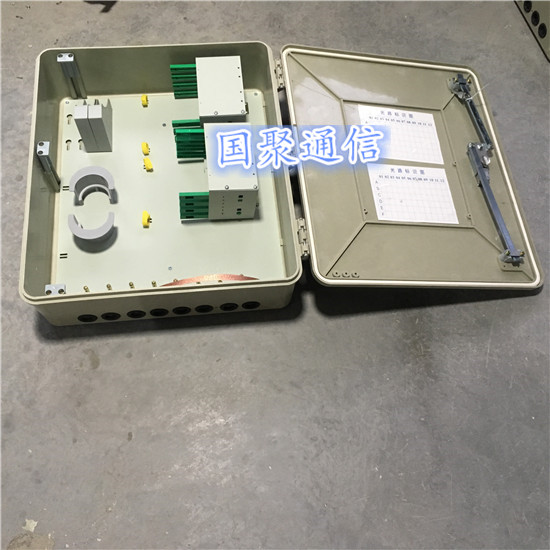

交接箱的工作單元應采用模塊化設計，其中包括箱體、光纜固定裝置、接地裝置、光分單元、主干熔接單元、配纜熔接單元、直熔單元、儲纖單元、盤纖單元等。

 3.2  外觀與結構

（1） 箱體結構形式

1）箱體采用通用型片狀模塑料（SMC）材料或金屬箱體的封閉結構形式；非金屬箱體采用的SMC材料應符合GB／T 15568的要求，或者采用更好的耐侯性材料；金屬箱體材料應采用牌號為Q235-A或更好的金屬材料，厚度不小于1.5mm。本規范給出的箱體尺寸為參考尺寸。門通過鉸鏈結構連接，門可自由開合5000次不損壞。門鎖應為防盜結構，具有良好的抗破壞性，應符合中華人民共和國公共安全行業標準GA/T 73-94 機械防盜鎖規定。

2）光纜從箱體的底座進纜孔進出。箱體留有相對獨立的進出線孔，孔洞數量應滿足滿配時的需求。

3）容量在432芯以下（含432芯）的光纜交接箱宜采用單面右開門操作結構；576芯光纜交接箱推薦采用雙面單開門操作結構。

4）光纜交接箱配有密封膩子，以便于線纜引入孔處的密封，防止水和嚙齒類動物進入機箱。

5）箱體應保證電氣導通，并有完善的接地系統。

（2） 機械活動部分

機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。門的開啟角應不小于120°，間隙應不大于3mm。結構應牢固，裝配具有一致性和互換性，緊固件無松動。外露和操作部位的銳邊應倒圓角。

（3） 引入光纜彎曲半徑

引入光纜進入箱體時，其彎曲半徑應不小于光纜直徑的20倍。

（4） 箱體結構

箱體結構應設計合理，滿足設計、施工、維護管理等各類需要。箱體結構是衡量設備總體情況的重要依據。

箱體結構采用全正面或正反兩面操作，布放、盤繞光纖跳線的裝置要設計合理，光纖跳線設定為側走線方式，光纜引入后應有護套管保護，應有足夠大的跳纖面積。整個內部箱體應保證電氣導通，并有完善的接地系統。

箱體必須滿足滿容量布放、盤繞光纖跳線要求，滿配置時應能夠方便地進行維護操作。

機箱內應在合適的位置設置儲纖單元，以便于尾纖的管理存儲，儲纖單元結構要合理便于存纖取纖并具備防塵功能。應具備科學的尾纖管理功能，便于尾纖查找、調度、替換等各種管理操作。

機箱內應在合適的位置預留直熔單元，以便于光纜的直通。

光纖終接裝置、尾纖配線裝置、適配器卡座、安裝板、尾纖及適配器，在滿容量范圍內應能方便地成套配置。開剝后的散纖應加護套管（壁厚0.9mm，材料硬度為邵氏硬度Shore70）。標識應從左到右，從下到上。

（5） 保護套、襯墊及纖芯和尾纖彎曲半徑

光纖光纜穿過金屬板孔及沿結構件銳邊轉彎時，應裝保護套及襯墊。光纜光纖、尾纖無論處于何處彎曲，其曲率半徑應不小于30mm。

（6） 箱體表面

SMC箱體表面的光澤和紋理應均勻美觀，且無結瘤、縮孔、起泡、針孔、開裂、剝落、粉化、顆粒、流掛、露底、夾雜臟物等缺陷，箱體表面不應出現任何緊固件。

金屬箱體表面涂覆層應表面光潔，色澤均勻、無流掛、無露底；金屬件無毛刺銹蝕。

（7） 結構裝置上的文字、圖形、符號和標志

結構裝置上的文字、圖形、符號和標志應清晰、完整、無誤。

2） 箱體尺寸

落地式交接箱箱體的外形尺寸一般不宜超過 2000mm×l500mm×600mm(高×寬×深)。壁掛式交接箱箱體的外形尺寸一般不宜超過 1200mm×900mm×400mm(高×寬×深)。

（4）儲纖單元：用于光纜成端尾纖或盒式光分路器成端尾纖的儲存，主要有托盤式、適配器插槽式、槽盒式三種結構形式。

（5）直熔單元

直熔單元為選配單元。一個過路直熔單元可安裝至少12塊熔接盤，每個熔接盤滿足束狀光纜或帶狀光纜12芯直熔
