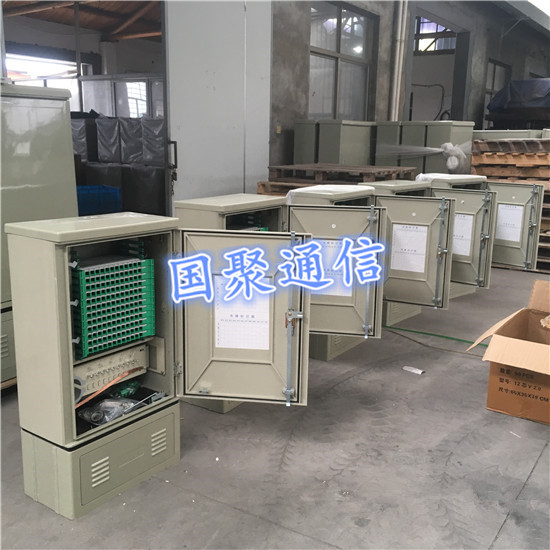

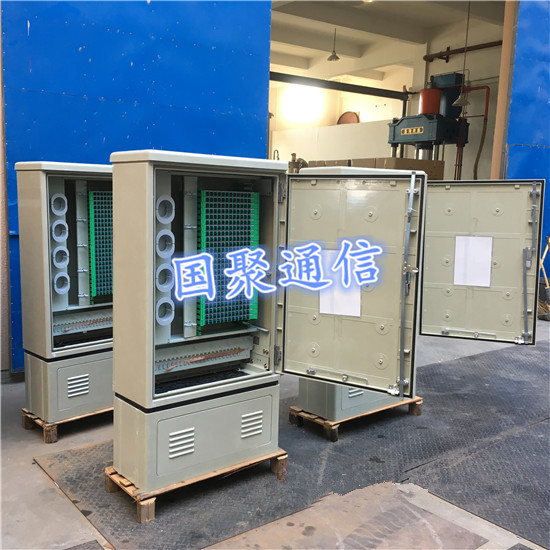

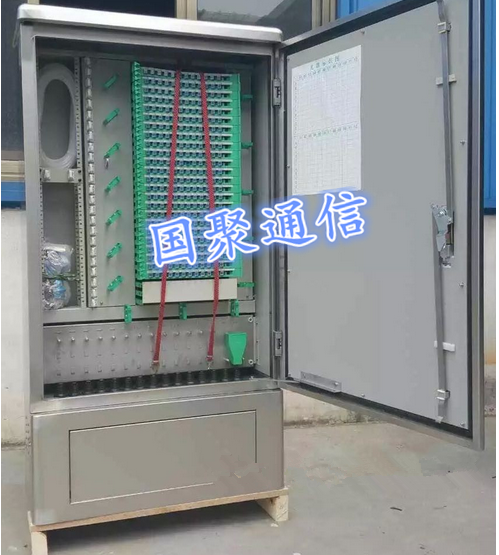

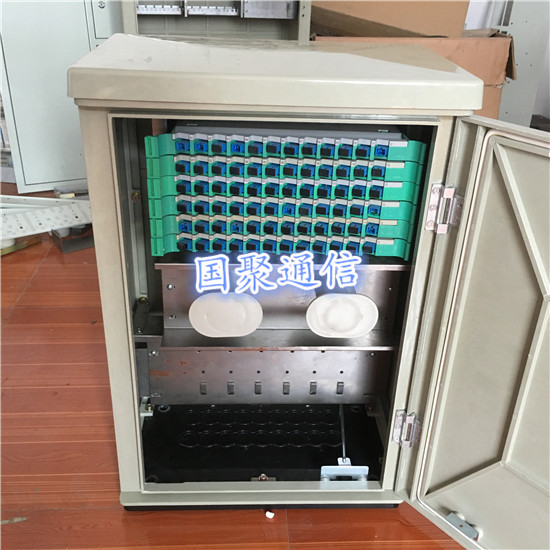

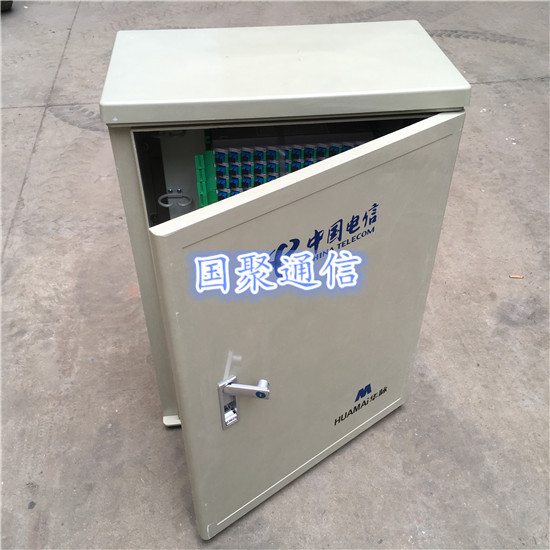

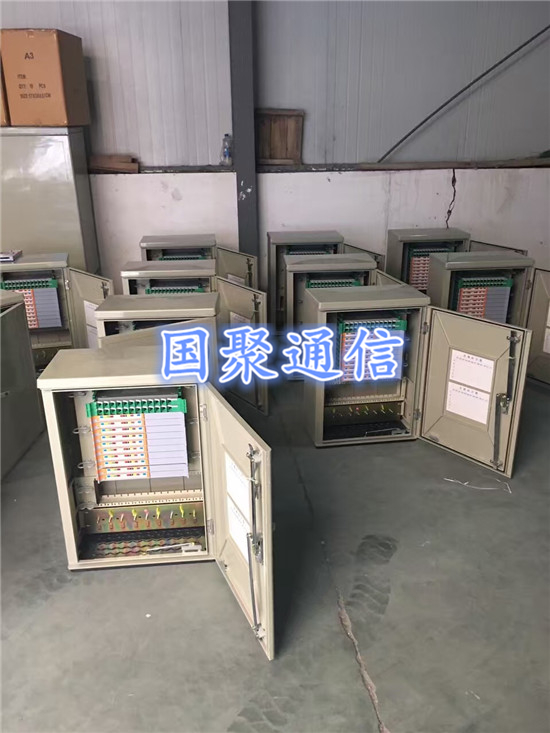

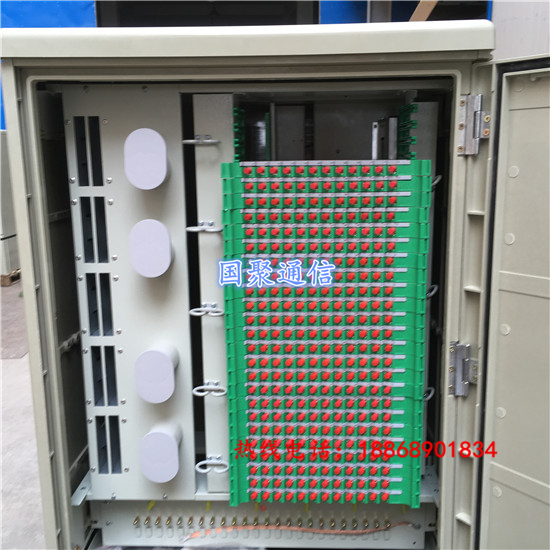

光纜交接箱（光交箱）附圖分類詳細并茂
交接箱具有配線、熔接、貯纖、調纖功能，有頑強地抗野外環境的性能，并能抵受劇烈的氣候變化和惡劣的工作環境，箱體密封性能良好，防護等級達IP65級要求。

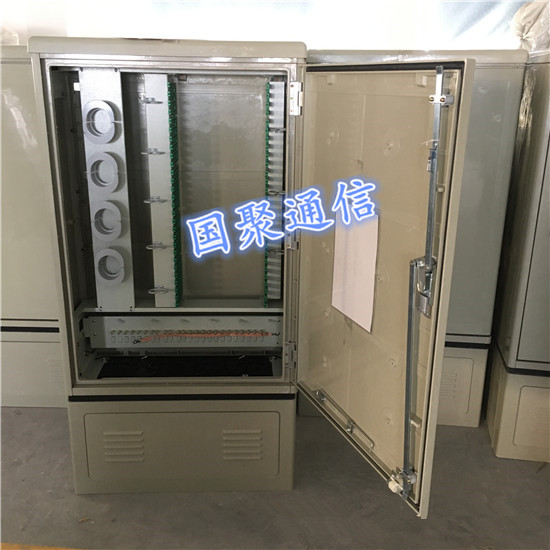

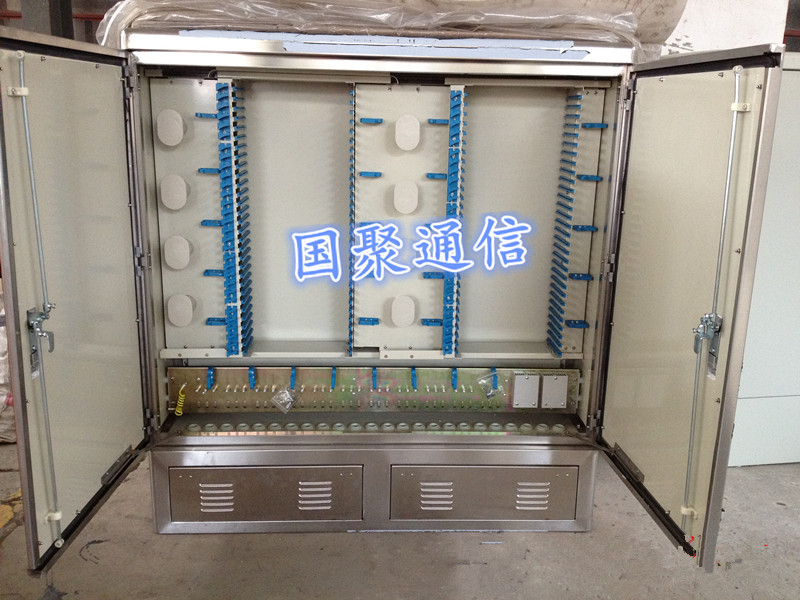

箱體可為前開門或前后開門，箱內有充足的布纖、貯纖空間，有足夠的繞線盤、掛線鉤，方便用戶操作。
模塊化設計，布局合理，功能多，密度大。
采用防盜門鎖形，安全可靠，具有良好的防破壞功能。箱體有靈活的進出光纜結構和靈活的內連接結構。
可采用FC或SC型適配器，適配器40°斜角，可避免弧光直射人眼。
光纜加強芯根據客戶需要，也可采用光纜固定罩殼形式，適用于普通和帶狀光纜。
接地方式：箱體共有兩層地，一層為保護地，光纜加強芯與保護地相接。另一層為機架地，該兩層地之間互不相通，分別通過各自的接地線通向機房大地。
在箱體內設有專門的光纜直通熔接區，兩端光纜在直通熔接區內連通。
箱體底部高、空間大，便于光纜引入時有更大的曲率半徑，安裝操作施工方便。
機架有良好的接地系統。
機內塑料件采用阻燃材料。
光纜交接箱|光交箱圖文講解使用條件工作溫度：-40℃～+60℃相對濕度：≤95% （+40℃時）大氣壓力：70～106Kpa貯運溫度：-40℃～+60℃防潮防雨防塵防盜符合 YD/T988-1998標準技術參數絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻應不小于2x104MΩ,試驗電壓為直流電500V。耐電壓水平：接地裝置與箱體金工件之間的耐電壓水平應不小于3000V（直流電）1min不擊穿無飛弧。光纖連接器損耗（含插入、互換、重復性）不大于0.5dB。光纖連接器回波損耗：PC型≥40dB UPC型≥50dB APC型≥60dB光纖連接器插拔耐久壽命>1000次箱體各表面能承受與表面垂直的壓力大于980N，箱門打開后，在最外端應能承受的垂直壓力大于200N
1．光纜固定與保護功能：應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。
2．光纜終接功能：應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。
3．調線功能：通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。
4．光纜纖芯和尾纖的保護功能：光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。
5．容量：每機架容量和單元容量（按適配器數量確定）應在產品企業標準中作出規定，光纖終接裝置，尾纖盤線裝置，適配器卡座，尾纖及適配器，在滿容量范圍內應能成套配置。
光纜交接箱（Fiber optic cable transfer box）
一、工作環境：
1.環境溫度：-40℃～+60℃
2.相對濕度：40℃時小于95%
3.大氣壓力：70～106Kpa
二、產品特點
1.采用熔配一體化抽拉式模塊，使交接箱容量大，密度高。
2.箱體采用高強度SMC聚脂箱體，具有良好抗腐蝕、耐老化性能，能抵受劇烈的氣候變化以及適應惡劣的工作環境
3.箱體具有良好的密封性能，防護等級達到GB/T4208IP65級。
4.具有很好的安裝性能及防破壞功能。
5.箱體具有安全可靠的光纜固定與接地保護裝置。
6.高壓防護接地與機箱絕緣電阻：≥2×104MΩ/500V(DC)
7.箱高壓防護接地與機箱間耐壓≥3000V(DC)/1min，不擊穿，無飛弧
8.箱體靜負荷能力：殼蓋≥980N，側表面≥980N，門鉸鏈≥200N
9.機箱的密封防護等級：達到GB4208標準中IP65級
10.阻燃性能：達到GB4609/FV-0級
11.密封性能：達到GB4208/IP53要求
12.負荷值：殼蓋≥980N，側表面≥400N，支撐件≥200N
13.最小拉脫力：φ0.4-1.2mm導線分別為24-120N
1.落地安裝時：先在預制的水泥基座上按安裝尺寸預留4個M12的地腳螺釘, 地腳螺釘凸出基座表面約為150mm，安裝時先打開設備門，將設備內底部的兩個插銷拔出，并打開設備底座面板，將設備放在水泥基座上，用螺母將底座內的地腳螺釘擰緊，合上基座面板，插好插銷，鎖緊面板。
2.架空安裝時：在站臺適當位置留出4個φ13孔,根據安裝尺寸將設備固定可靠。
隨著電信市場競爭日益激烈，各運營商都在加緊建設自己的光纜網絡。擁有好的網絡并不就代表就擁有了用戶。為了更好的擁有客戶，提供用戶方便接入的開口點變得至關重要。不過，目前不是每個地方都能提供合適的室內環境安裝，所以使用戶外光纜交接箱是必然的選擇。光纜接入網的大規模建設，光纜交接箱將會被大量應用，光纜交接箱在未來幾年，將會有不錯的市場前景。
