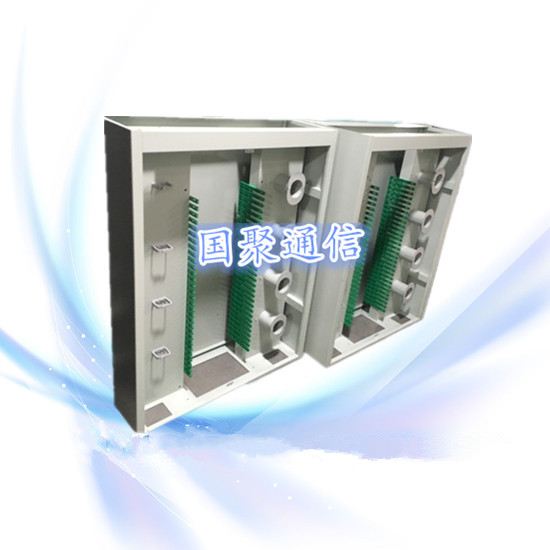

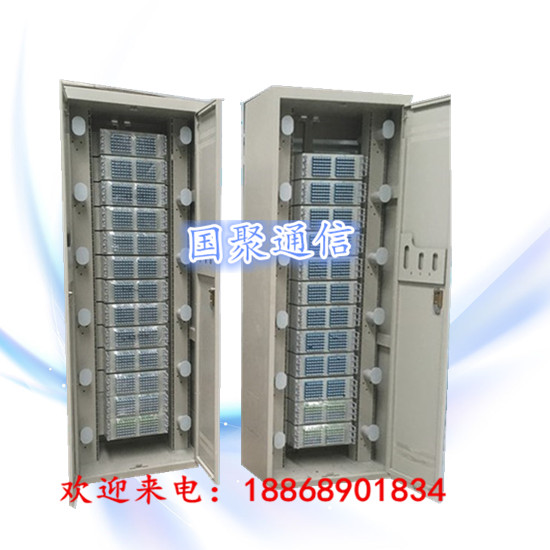

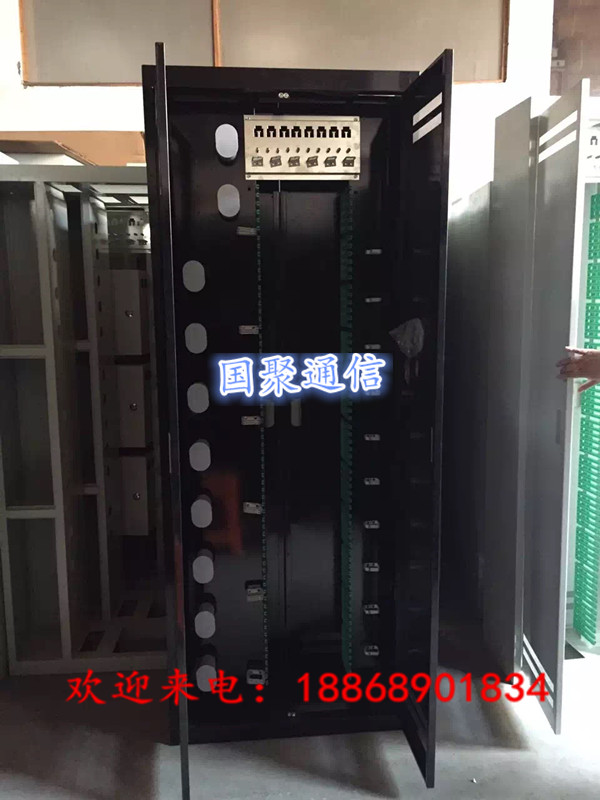

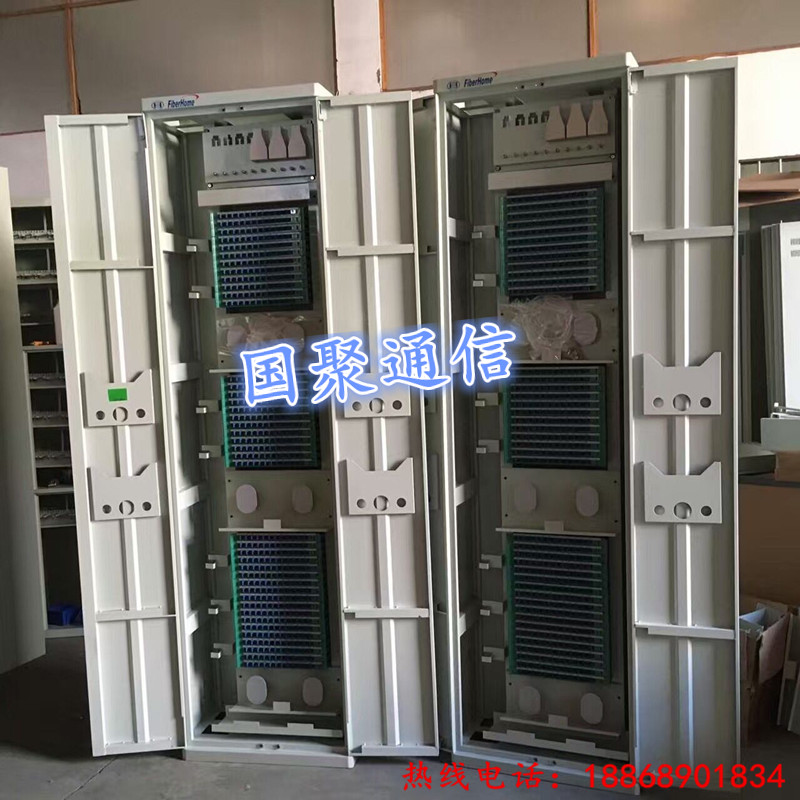

720芯ODF光纖配線柜附圖（光纖機柜功能分類）

720芯ODF光纖配線柜附圖（光纖機柜功能分類）

720芯ODF光纖配線柜產品包括：中心機房連接產品、戶外連接產品、駐地連接產品、測試設備、智能ODN。ODF光纖配線架（Optical Distribution Frame）ODF光纖配線架|ODF光纖配線柜（ODF配線柜容量：288芯、576芯、648芯、720芯、864芯、1152芯、1440、1728芯、2016芯）720芯ODF光纖配線柜又稱光纖配線柜，是用于光纖通信網絡中對光纜、光纖進行終接、保護、連接及管理的配線設備。在本設備上可以實現對光纜的固定、開剝、接地保護，以及各種光纖的熔接、跳轉、冗纖盤繞、合理布放、配線調度等功能，是傳輸媒體與傳輸設備之間的配套設備。720芯ODF光纖配線柜（圖文詳細講解）1.線路側連接室外光纜，設備側連接光線路終端或傳輸設備通過跳纖調度光纜中的纖芯序號及改變光傳輸系統的路序，2.且具有光纜固定與保護裝置和測試端口的敞開式配線連接備。3.每塊翻轉單元板計96芯，可以安裝FC適配器，SC適配器，LC適配器等。

---

1.工作溫度：-5℃+40℃ 相對濕度:≤90%(+30℃)

2.大氣壓力:70Kpa-106Kpa 儲運溫度:-40℃+70

3.光電性能:插入損耗≤0.2Db;附加損耗≤0.2B;回波損耗45dB;附加損耗≤5dB;插拔耐久性壽命>1000次

4.電氣性能:絕緣電阻≥1000MΩ500V(直流電)

5.抗電強度:能承受3000V(直流電)/1min無擊穿/飛弧現象

適用性指標：

1.標稱工作波長850nm\1310nm\1550nm;

2.光纖光纜符合GB/T11819和GB/T7424規范;

3.光纖活動連接器符合GB12507以及相關標準規范.

功能:

1.有很強的光纜固定與保護功能,能保證光纜及纖不受損傷,以及可靠的接地裝置.

2.有先進的光纖布線管理設計裝置,保證了光纖的線及纖芯安裝、施工及維護方便。

3.有明確的線序標識，便于轉接、跳線、測試。

特點：

1.機柜采用19”寸標準安裝，分光纖配線柜(GPX72-2200) /光纖配線柜(GPX72-2000)兩種。

2.配置我公司推拉熔配一體化單元，另可選配轉配線單元和集中熔接單元（見后面單元體）

3.可簡單調整面板、達到上下進纜；可靠的進裝置和纖芯保護裝置。

4.配置容量大，且有較強的布線空間。

5.采用封閉式機柜，前后開門。

.ODF光纖配線柜前言 大局所，少機房---網絡集中化維護，節約維護成本，提高維護的規范水平和維護質量，改善客戶響應速度。 這是現代通信系統對機房管理的要求。 隨著FTTX的大規模建設，機房的光配線產品越來越要求具有高密度，靈活配線等功能，方便管理和維護。 幾千芯甚至幾萬芯的光纖在機房的配線如何處理？ 對光纖的有效管理和保護提出了更高的要求。 架內跳線、架間跳線如何處理？ 設備尾纜長度計算任何確保準確？ 設備尾纜布線保護如何處理？ OLT放置在局端機房,出局光纜越來越多。 線路測試如何處理？ 機房人員培訓如何處理？ 為此，提出了光總配線架（OMDF）的概念 傳統ODF機架的平面跳纖管理和大容量機房的立體跳纖管理的對比 光總配線架（OMDF）是光接入網中重要的一環，類似于現有電纜配線架（MDF），光總配線架，主要采用傳統MDF式的線纜管理方式，即直列模塊部分為外線側，提供室外光纜固定、匯流、熔接與終端功能，橫列模塊部分為內線側，提供室內光纖光纜的終端、調度、測量與管理功能。 安裝了光總配線架機房的場景 OMDF產品綜合了傳統“光纖配線架”及“中間配線架”，完成以下功能： 光纜的引入、固定及開剝保護、光纖的熔接及保護、尾纖的儲存、跳纖的儲存及管理、光纖的固定連接及交叉連接等功能；同時能根據客戶的要求安裝光分路器、波分復用器等增值模塊單元。 完成傳輸線路端光纖熔接配線架光纖路由與設備端的各類光設備光纖路由之間的線路分配的功能，同時能完成線路端和設備端的跳線富余長度的存儲功能。

產品名稱：ODF光纖配線柜、ODF配線架、光纖配線架、ODF機柜、ODF配線柜
·材質：冷軋板
 ·安裝標準： 19英寸安裝.
·材 料： 材料全部要求為Q235以上優質冷軋鋼板，頂底框，立柱材料厚度1.5mm以上.
·規 格： 高*寬*深MM:2260*600*600及高(2000或2200或2260)*寬(600或800)*深(600*800).
·顏 色： RAL:7035灰白色;GY-09冰灰色;Z44淺駝灰色可選;也可以定制.
·前 門： 鋼化玻璃門,鐵門,網孔鐵門可選.
·后 門： 鐵門,網孔鐵門,單開門或雙開門可選.
·進線方式： 能同時滿足上下進線.
·表面處理： 機架整體采用靜電噴塑處理.
·整體結構： 機架整體為拼裝式結構，全正面操作.
·機架接地： 機柜保證電氣導通，有完善的接地系統.
·機架安裝： 機架可以并列安裝，并且有合理的走線通道.
