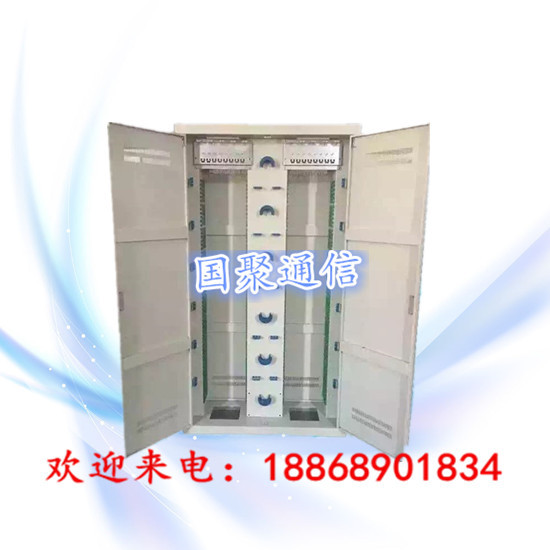

720芯光纖ODF配線柜（室內立式機柜安裝教程）

720芯光纖ODF配線柜（室內立式機柜安裝教程）

機架外形尺寸

1．為與機房內其它設備高度保持一致，便于走線，OMDF機架高度一般選用2600mm、2200mm和2000mm三種。在現有測量室內安裝時，也可根據現有測量室的空間高度定制，但最高不得超過3510mm。

2．OMDF的寬度宜為 120mm 的整數倍，推薦選用寬度為720mm。深度推薦選用600mm、800mm及900mm三種。

3．機架外形尺寸的偏差不應超過±2mm；外表面對底部基準面的垂直度公差不大于3mm。

走線槽道

1．機架的設備側應安裝多層水平走線槽道，以滿足多個機架并架時的走纖。

2．走線槽道可分層設置在設備側每層光纖終端單元的下方或后面，也可設置在架體

中間位置，但不應影響光纜的布放與固定。

3．走線槽道內可設置擋纖柱，將架內跳纖與架間跳纖分開。架內跳纖靠走線槽道內

側布放，架間跳纖靠走線槽道外側布放，以避免跳纖的交叉走線。

4．各架走線槽道的高度、尺寸應相同，以便于并架時相互拼接、延伸。

國聚通信為適應三網融合、FTTx的推廣，國聚通信推出從局端一直到用戶桌面的FTTX光配線網絡解決方案。產品主要包括光纜交接箱，光纜分纖箱，分光分纖箱，光纜分線盒，光纜接頭盒，光纜終端盒，冷接子，快速連接器，光纖跳線，配線光纜、皮線光纜、市內布線光纜、無源器件、線路輔助設施等。
國聚通信FTTX布線應有盡有、質量保證！隨時歡迎您前來咨詢！！！



720芯光纖ODF配線柜（室內立式機柜安裝教程）：

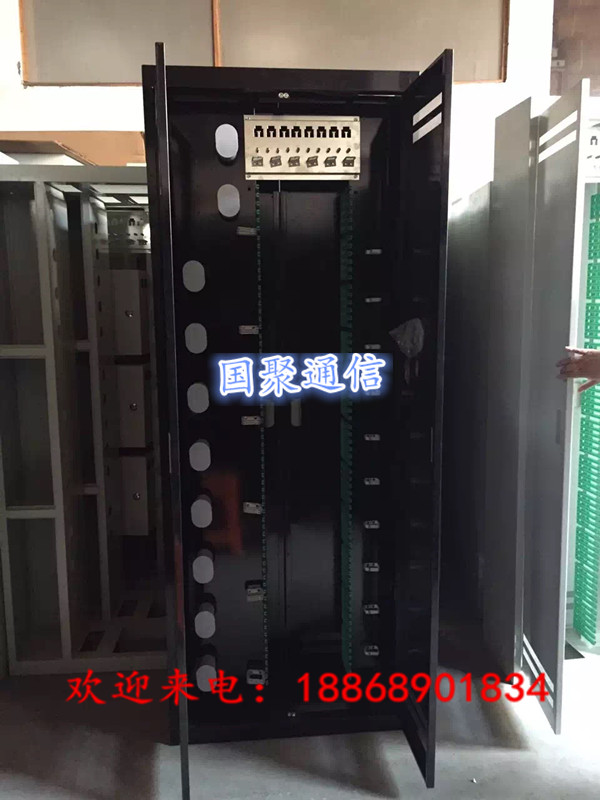

ODF機架結構形式為敞開式，采用雙面操作。正面為線路側，用于室外光纜的固定、開剝、熔接與終端；背面為設備側，用于成端設備光纜和設備跳纖。架體左側固定光纜，右側存儲跳纖。

光纜固定與保護裝置

ODF具有光纜引入、固定和保護裝置。該裝置具有以下功能：

1．將光纜引入并固定在機架上，保護光纜及纜中纖芯不受損傷；

2．光纜、跳纖經過架體部件時，架體部件結構的設計不應損傷光纜、跳纖；

3．在跳纖轉角處，應設置纖環和繞纖柱，避免跳纖和架體直接接觸；

4．光纜金屬部分與機架絕緣；

5．固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置；

6．光纜固定和保護裝置可集中設置在架體底部（室外光纜下走線時），也可集中設置在架體頂部（室外光纜上走線時），還可分散設置。當分散設置時，宜選擇在架體底部/頂部、架體中間位置。

720芯光纖ODF配線柜（室內立式機柜安裝教程）：

一：室外光纜的引入

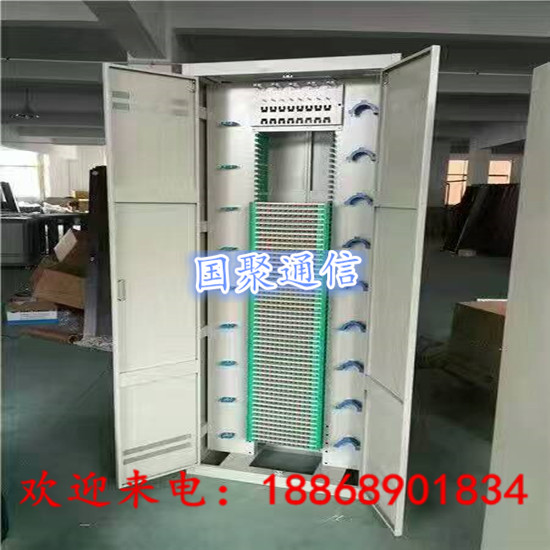

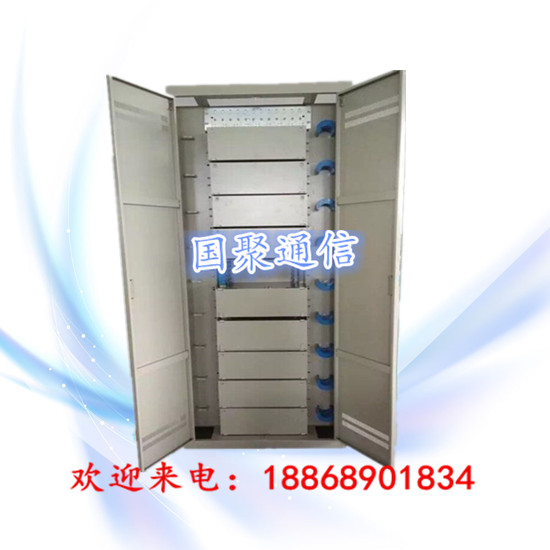

設備的正面，設計為外線纜側。在機架的頂部，配有多層光纜引入固定板。外線光纜首先引入到光纜固定板上，進行固定，接地保護。開剝后的光纜，順著機架左邊的線環引入到下面各層熔配一體化塑料托盤中，并與托盤中的尾纖進行熔接，每六塊十二芯托盤為一單元體，每一個單元體為七十二芯，并可選配有機框，標識門板。

二：設備纜的引入

設備的背面，設計為設備線纜側。設備引入過來的室內黃色纜或單芯纖從機架頂部的左側中間部位引入并捆扎，引入過來的室內黃纜或單芯纖到各層翻轉單元板前均須開剝，開剝后的纖，再引入到翻轉單元板的背后與適配器相接。翻轉單元板可以向前翻轉110°度，方便設備來的纖的連接。每塊翻轉單元板計96芯，可以安裝FC適配器，SC適配器，LC適配器等。

720芯光纖ODF配線柜（室內立式機柜安裝教程）產品特性：
· 標準單元結構尺寸，19英寸寬度，既可裝入配線架機柜，也可該做壁掛安裝。
· 工藝精良結構件采用加厚鍍鋅鈍化處理冷軋鋼板和表面噴涂工藝，光纖分配盤采用摻雜阻燃材
· 料的塑料材質，輕便靈活，又結實耐用。大徑盤繞環設計使尾纖和跳纖的曲率半徑每處都保持
· 在40mm以上。
· 既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜架內構成綜
· 合配線架。具有光纜引入、固定和保護功能，光纜終端與尾纖熔接功能，調線功能和跳纖存儲
· 光纜纖芯和尾纖的存儲和保護功能等。
· 配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。在機箱后部有光纜引入孔和固定模塊
· 固定后經光纜盤繞架引入分配盒；光纖分配盤結構為可開啟上下層結構：開啟上層，將尾纖光
· 纖連接器與下層適配器連接后沿走線架盤繞經出線孔繞至上層，即可合起上層，尾纖頭與引入
· 的光纜纖芯熔接后把熔點固定在槽位內粘住，即完成操作，將分配盤插入對應層位即可；分配
· 盒下面為跳纖存儲盤由于各功能模塊可分開操作，使用靈活方便。
