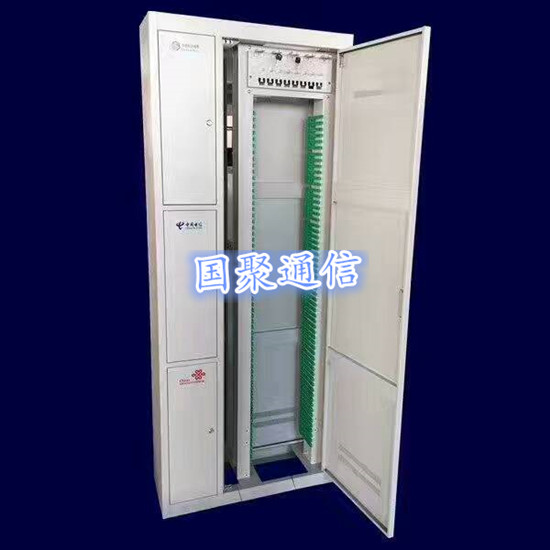

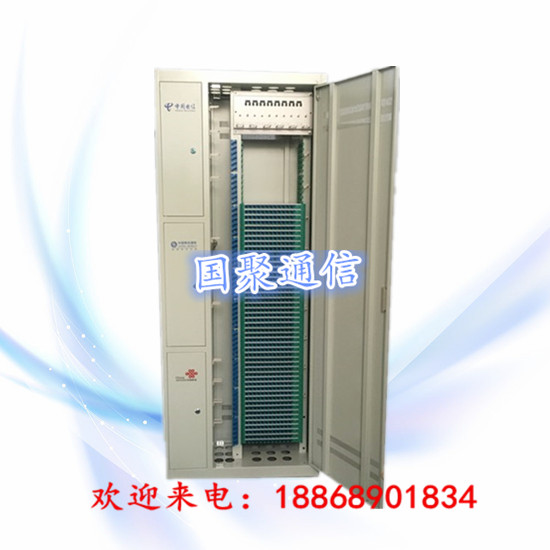

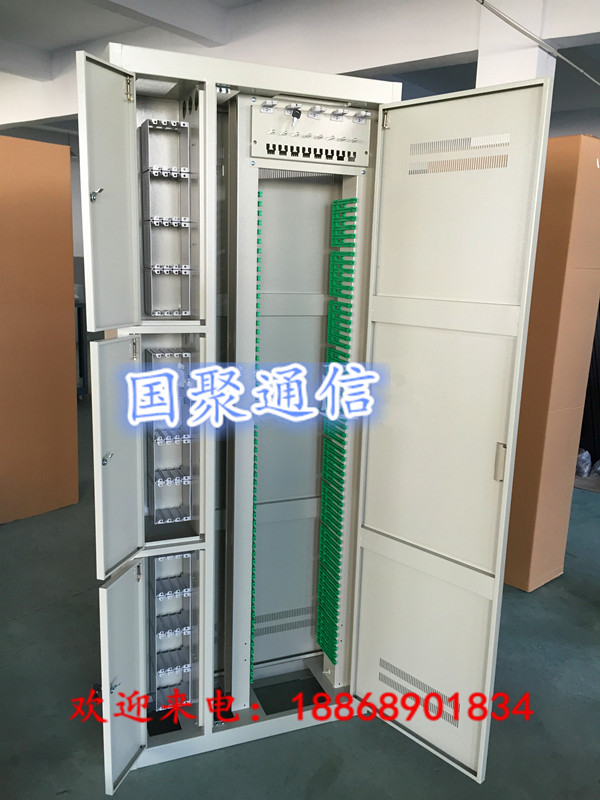

三網制造-288芯三網合一光纖配線柜(功能和結構)
寧波國聚288芯三網合一光纖配線柜質量過硬,價格優惠、中國電信288芯三網合一光纖配線柜價格、中國移動288芯三網合一光纖配線柜商品介紹、中國聯通288芯三網合一光纖配線柜等其工藝技術先進,規格多樣、款式新穎、品質完美、工藝精湛、價格合理、交易便捷、服務完善、在中國多個地區FTTH工程中也被指定為首選產品。
【慈溪國聚制造(SMC/不銹鋼光纜交接箱)】合作伙伴:中國電信、中國移動、中國聯通、中國廣電等……
掛壁式96芯光交箱(750*550*310mm(電信、移動、聯通、廣電)
落地式96芯光交箱:1050*550*310mm(電信、移動、聯通、廣電)掛壁式144芯光交箱:750*550*310mm(電信、移動、聯通、廣電)落地式144芯光交箱:1050*550*310mm(電信、移動、聯通、廣電)落地式288芯光交箱:1450*750*320mm(電信、移動、聯通、廣電)落地式360芯光交箱:1450*755*305mm(電信、移動、聯通、廣電)
落地式576芯光交箱:1450*750*540mm(電信、移動、聯通、廣電)落地式720芯光交箱:1450*750*600mm(電信、移動、聯通、廣電)立式1152芯光交箱:1450*1510*600mm(電信、移動、聯通、廣電)
落地式1440芯光交箱:(電信、移動、聯通、廣電)
288芯-432芯三網合一光纜交接箱:1450*753*380mm
576芯-864芯三網合一光纜交接箱:1450*753*580mm















OMDF產品綜合了傳統“光纖配線架”及“中間配線架”,完成以下功能:
光纜的引入、固定及開剝保護、光纖的熔接及保護、尾纖的儲存、跳纖的儲存及管理、光纖的固定連接及交叉連接等功能;同時能根據客戶的要求安裝光分路器、波分復用器等增值模塊單元。
完成傳輸線路端光纖熔接配線架光纖路由與設備端的各類光設備光纖路由之間的線路分配的功能,同時能完成線路端和設備端的跳線富余長度的存儲功能。
類似MDF總配線架的管理模式,正面為線路側(直列,為外線光纜終端),背后為設備側(橫列,設備尾纜終端),延續管理人員的習慣。
產品介紹
普杰OMDF光總配線架分為兩個系列。
GPX100B-I型:線路側(直列)和設備側(橫列)均為72芯單元箱,安裝熔配一體化模塊。特別適合設備尾纜需要進架熔纖的布線工程模式。
拼架示意圖
特點:
線路側光纜和設備側尾纜分區管理,符合現代維護習慣;
正面為線路側,背面為設備側。
架內、架間跳纖均在OMDF架內進行路由,無需進入機房光纖槽道,減小槽道壓力,方便調度管理;
可定制跳纖長度,減少光纖冗余和纏繞;
可實現尾纜進架熔纖,無需定制尾纜長度,并方便尾纜布放;
特殊場合下可實現內外線容量靈活配置。
完善的走纖路由。
訂貨指南:
|
名稱 |
型號 |
規格 |
芯數 |
備注 |
|
高*寬*深 |
線路/設備 |
|||
|
光纖配線架 |
GPX100B-Ia |
2000*750*840 |
648/432 |
雙面模塊式 |
|
GPX100B-Ib |
2200*750*840 |
720/504 |
||
|
GPX100B-Ic |
2600*750*840 |
864/576 |
運用條件:
1.作業溫度:-5℃+40℃ 相對濕度:≤90%(+30℃)2.大氣壓力:70Kpa-106Kpa 儲運溫度:-40℃+70
3.光電功用:刺進損耗≤0.2Db;附加損耗≤0.2B;回波損耗45dB;附加損耗≤5dB;插拔耐久性壽數>1000次4.電氣功用:絕緣電阻≥1000MΩ500V(直流電)5.抗電強度:能接受3000V(直流電)/1min無擊穿/飛弧表象
適用性目標:
1.標稱作業波長850nm\1310nm\1550nm;
2.光纖光纜契合GB/T11819和GB/T7424規范;
3.光纖活動銜接器契合GB12507以及有關規范規范.
功用:
1.有很強的光纜固定與維護功用,能確保光纜及纖不受損傷,以及牢靠的接地設備。
2.有的光纖布線辦理規劃設備,確保了光纖的線及纖芯設備、施工及維護便利。
3.有明晰的線序標識,便于轉接、跳線、測驗。
特色:
1.機柜選用19”寸規范設備,分光纖配線柜(GPX72-2200) /光纖配線柜(GPX72-2000)兩種。
2.裝備我公司推拉熔配一體化單元,另可選配轉配線單元和會集熔接單元(見后邊單元體)
3.可簡略調整面板、到達上下進纜;牢靠的進設備和纖芯維護設備。
4.裝備容量大,且有較強的布線空間。
5.選用封閉式機柜,前后開門。
