壁掛式（216芯三網合一）光纜交接箱內部布置設計

壁掛式（216芯三網合一）光纜交接箱內部布置設計

中文名 ：光纜交接箱

環境溫度 ：-40℃-+60℃

相對濕度 ：≤95%

大氣壓力 ：70kpa-106kpa

電纜交接箱、網絡機柜、FTTH分線箱、FTTH分配箱、ODF單元箱、24芯ODF單元箱、

一體化盤、熔接盤、熔纖盤、光纖尾纖、12束狀尾纖、光纖適配器、FC光纖適配器、

理線環、儲纖筒、半圓儲纖筒、三葉線環、熱縮套管、裸纖保護管、蛇形管

我司是國內最早生產SMC材質箱體的企業之一，箱體采用SMC

（玻璃纖維增強不飽和聚酯塑料）經高溫模壓制成，

具有優秀的機械強度及抗腐蝕、耐老化功能，能抵御劇變的氣候和惡劣的工作環境

使用壽命可達20年及以上。從97年開始投入生產以來，現我司SMC光纜交接箱以形成48芯到1152芯規格GPX系列的產品。

---

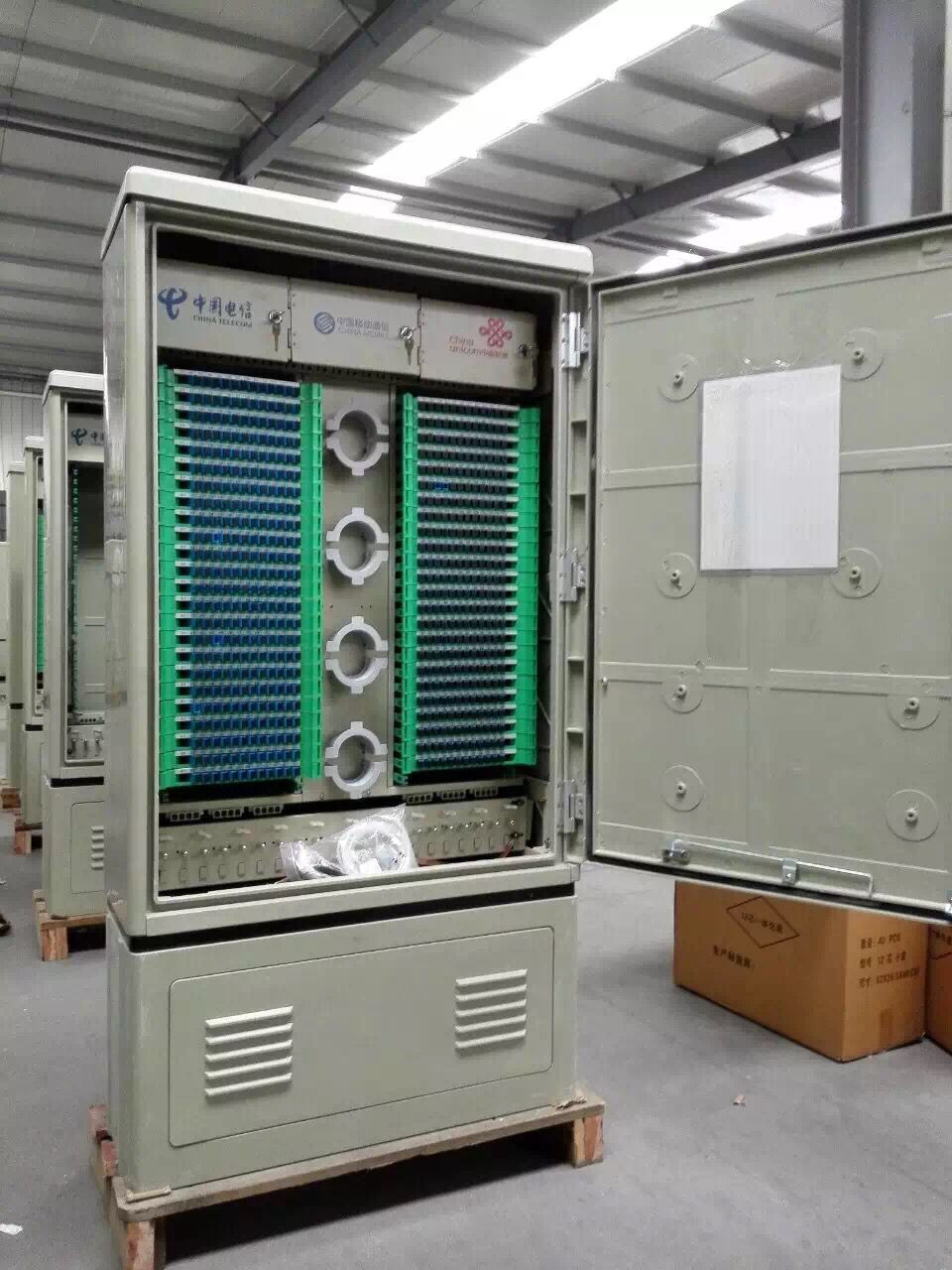

216芯三網合一壁掛式光纜交接箱、是一種為主干層光纜、配線層光纜提供光纜成端、跳接的交接設備。光纜引入光纜交接箱后，經固定、端接、配纖以后，使用跳纖將主干層光纜和配線層光纜連通。光纜交接箱主要是用于光纜接入網中主干光纜與配線光纜交接處的接口設備。光纜交接箱的結構主要由箱體、內部金工件、光纖活動連接器及備附件組成。按照使用場合不同，可分為室內型和室外型兩種，并可以落地、架空、壁掛安裝。室外型的光纜交接箱的箱體外形尺寸不宜超過1 600 mm′1 100 mm′400 mm（高′寬′深）。

性能：

光纜交接箱是安裝在戶外的連接設備，對它最根本的要求就是能夠抵受劇變的氣候和惡劣的工作環境。它要具有防水氣凝結、防水和防塵、防蟲害和鼠害、抗沖擊損壞能力強的特點。它必須能夠抵御比較惡劣的外環境。因此，箱體外側對防水、防潮、防塵、防撞擊損害、防蟲害鼠害等方面要求比較高；其內側對溫度、濕度控制要求十分高。按國際標準，這些項目較高標準為IP66。但能達到該標準的箱體外殼并不多。目前國內使用的光纜交接箱箱體主要有：原裝德國KRONE箱體，箱體采用不飽和聚酯玻璃纖維增強材料（SMC），在防水、防潮、防撞擊損害方面有較好的性能。國內參照KRONE箱體的仿制品是以鐵質為主的金屬箱體（一般達到IP65標準）。對于金屬箱體，由于其在防水氣凝結方面的低劣性能，注定不會得到大量使用，并逐漸被淘汰。國內一些仿制品由于材料性能問題導致箱體在防水氣凝結和抗沖擊兩項性能上與引進德國的KRONE有較大差異，另外由于密封膠條抗老化性能較差，在防水、防塵兩項性能上表現也一般。當然在光纜交接箱安裝位置的外環境比較好時，降低性能要求，減少投資也是可以接受。

國聚通信]為適應中國電信、中國移動、中國聯通、廣電網絡三網融合、FTTx的推廣，寧波國聚通信推出從（OLT）局端一直到用戶桌面的FTTH、FTTX光配線網絡解決方案。產品主要包括MODF光纖總配線架、室外通信機柜，三網合一光纖配線架，三網合一光纜交接箱，三網合一光纖樓道箱，ODF光纖配線架、網絡機柜、光纜交接箱，光分路器箱，光纖分線箱，ONU光纖配線箱，光纜分線盒，光纜接頭盒，光纜終端盒，冷接子，快速連接器，光纖跳線，配線光纜、皮線光纜、市內布線光纜、無源器件、線路輔助設施等。

②高壓防護接地裝置與箱體金屬工件之間的耐壓水平應不小于直流3000V，1min不擊穿無飛弧。

③高壓防護接地裝置與箱體金屬工件之間的絕緣電阻，在試驗電壓為直流500V條件下，不小于2′104MW。

④高壓防護接地裝置與光纜中金屬加強芯、擋潮層及鎧裝層相連的地線截面應不小于6mm2。

容量

光纜交接箱的容量是指光纜交接箱較大能成端纖芯的數目。容量的大小與箱體的體積、整體造價、施工維護難度成正比，所以不宜過大。在實際設計和工程中，人們對光纜交接箱的容量問題似乎僅僅要求容量越大越好，但這樣可能帶來的后果是：箱體體積增大、設備價格增高。實際上，我們經常所說的交接箱的容量應該指的是它的配纖容量，即主干光纜配纖容量與分支光纜配纖容量之和。　光纜交接箱的容量實際上應包括主干光纜直通容量、主干光纜配纖容量和分支光纜配纖容量3部分。

特點

IP65級不銹鋼

●箱體采用高強度不銹鋼板制成，強度高，防老化，抗腐蝕，并能抵御意外或惡性破壞

●箱體所有邊角全部使用專用圓角成型模具成型，表面處理采用拉絲或靜電噴塑，外表美觀

●箱體采用雙層結構，中間充有高性能隔熱材料，具有良好的隔熱效果，能有效防止箱內水汽凝結

●箱門采用特種密封門封、防水門鎖及三點式門銷鎖定，安全可靠，密封性好

●采用12芯熔接配線一體化模塊

●可安裝有FC、SC光纖適配器

●有可靠的光纜固定和接地保護裝置

●適合于單芯和帶狀光纜的成端

SMC

●箱體采用高強度的國際航空材料SMC（玻璃纖維增強不飽和聚酯塑料）經高溫模壓而成，使用壽命長，防老化、抗輻射；表面不需任何防護，具備全天候防護功能

●箱體厚實，具有良好的隔熱效果，能有效防止箱內水汽凝結

●箱門采用特種密封門封、防水門鎖及三點式門銷鎖定，安全可靠，密封性好

●采用12芯熔接配線一體化模塊

●適合FC、SC光纖適配器的安裝

●有可靠的光纜固定和接地保護裝置

●適合于單芯和帶狀光纜的成端

●適用標準：YD/T 988-2007

指標

連接器損耗（插入，重復）：≤0.5db

回波損耗：pc≥40db, UPC≥50dB, APC≥60dB

光纖轉接器插拔1000次變化量≤0.2dB

重要性

業務驅動網絡發展，電信業務在新的形勢和新的機遇下，迎著3G網絡的不斷推進建設，FTTH建設步伐不斷加快，三網融合建設蓄勢待發，電信業務發發展形勢一片大好，但是對于電信企業來說，效益才是發展的硬道理，也就是說，在這樣的新形勢下，如何贏得市場，如何擁有大量的用戶，在市場上搶得先手，這才是最關鍵的。對于電信企業來說，首先要打造一個穩固的基礎網絡，擁有豐富的基礎資源，也就是說，如何建設一個資源豐富、網絡穩定可靠的網絡光纖物理網絡，這是需要電信企業思考的問題，而光交接箱在整個本地光纜網建設中將起到很重要的作用，有助于光纜建設的擴展和延續。

在本地光纜網建設中為了提高光纜主干的利用率，減少光纜接頭引入的開撥次數，有效提高光纜的安全性和可靠性，建議在光纜的主干路由上設立必要的光纜交接箱。光纜交接箱的用戶側光纜，可以根據用戶的發展需求進行逐一上箱，交接箱容量的選擇可以以288芯為主。交接箱的主干光纜，應就近接入基站(接入層節點)。為了增加接入的靈活性，光纜的一部分主干纖芯可接在匯接層節點上。

光纜在建設中有兩種組網方式：總線式結構和環型結構。線式結構是指從局端到各光纜交接箱只使用一條大對數光纜連接的網絡結構，它一般使用在業務量少，范圍不大的非重點地區。環型結構是指所有光纜交接箱共同使用一條大對數光纜，光纜首尾在局端終端，自成一個封閉回路的網絡結構，纖芯分配與總線式結構一樣。

總之，光交接箱在本地光纜網中的應用重要是對光纜纖芯的有效管理和合理規劃利用，提高光纜纖芯的精細化管理，同時使光纖網絡的建設具備靈活性和很好的擴展性，讓光纜物理網絡更好的服務于電信業務的發展建設。

裝配要求

①箱門開啟角度應不小于120°。

②門鎖的啟閉靈活可靠。

③保護接地處應具有明顯的接地標志。

④光纜光纖無論在箱內何處布放轉彎，應保證其彎曲半徑不小于30mm。

⑤光纜引入口的設置應保護光纜引入時，其彎曲半徑大于光纜直徑的20倍。

熔纖盤是一種連接光纜的器件。操作方法：將光纜引進熔纖盤，并熔接，最后封裝在內。用于光纖的熔接、分支，蓋可翻轉，盤可疊加，擴大容量，安裝、使用極為方便。光配線產品，塑料配件。熔接盤是組合在光纜交接箱體內，光纜一部分光纖與尾纖熔接用于連路調度，另一部分與其它光纜直接對接（直熔）。熔接盤是對每一根光纖，互相任意連接，配合使用。熔接盤采用高強度工程塑料注塑成型，阻燃、強度高、抗老化時間長等

、產品類別：光纖配線 >光配附件

模塊化設計，單元箱集光纖熔接、盤儲、配線為一體，每個熔配模塊可單獨抽出，滿足離架或在架操作使用；

光纜、尾纖、跳線的管理層次清晰，有良好的可操作性；可適用安裝FC、SC等多種適配器；

工作溫度：-5℃~40℃，相對濕度：≤85%（30℃時），大氣壓力：70~106Kpa；

標稱工作波長：850nm、1310nm 、1550nm；

回波損耗：PC≥40dB、UPC≥50dB、APC≥60dB；

抗電強度：≥3KV(DC)/1min不擊穿、無飛弧；

ODF單元箱、ODF箱、ODF子框、19英寸ODF箱

型號： 12芯、24芯、36芯、48芯、72芯、96芯、144芯

材質：冷軋板、不銹鋼

安裝方式：19英寸
使用區：移動 聯通 鐵通 電信 FTTH FTTB FTTX FTTP

寧波市國聚通信設備有限公司專業為電信、移動、聯通、鐵通、廣電供應配套產品，產品介紹如下：

光配系列（ODF）：SC快速連接器、光纖冷接子、光纖座面盒、光纖面板、光纜交接箱、光纖樓道箱、光纖適配器、熔纖盤、光纖跳線、尾纖、ODF配線箱、光纜接頭盒、光纖面板、終端盒、光纖配線單元、光纖配線架（柜）等

總配系列（MDF）：10回線保安排，16回線保安排，25回線保安排，32回線測試排，100回線保安排，128回線測試排，各類型保安單元，告警器，總配線架。各類型保安單元，告警器，總配線架（柜）。

數配系列（DDF）：仿西門子數字配線架、仿NEC數字配線架、同軸連接器。

綜合布線產品：網絡配線架、理線架、110跳線架，超5類、6類模塊、信息面板，卡接模塊，科隆模塊，分線盒、網絡與通信工具及其他通信產品等。

一體化托盤 熔纖盤、熔接盤、直熔盤、

型號： 4芯、8芯、12芯、普天、世紀人

材質：冷軋板、不銹鋼

使用區：移動 聯通 鐵通 電信 FTTH FTTB FTTX FTTP

寧波市國聚通信設備有限公司專業為電信、移動、聯通、鐵通、廣電供應配套產品，
