1分16（塑料）光分路器箱（結構合理）

1分16（塑料）光分路器箱（結構合理）

（塑料1分16光分路器箱）【壁掛式、抱桿式、抱箍式】塑料光分路器箱|SMC光分器箱|鈑金光分路箱|室外光分路器箱|防水光分路器箱|壁掛式光分器箱|光纜分光分纖箱|16E分光器箱|32芯光分路器箱【中國移動通信|中國電信|中國聯通

纖配線箱適用于光纜與光通信設備的配線連接，通過配線箱內的適配器，用光跳線引出光信號，實現光配線功能。適用于光纜和配線尾纖的保護性連接，也適用于光纖接入網中的光纖終端點采用。
連接器插拔耐久性壽命>1000次。
全程曲率半徑控制，保證在任何位置光纖的曲率半徑大于 30mm。
對每一路光纖均作出明確的標識，從而避免了維護過程中拆卸可能導致的混亂。
阻燃：符合 GB5169.7 實驗A 要求

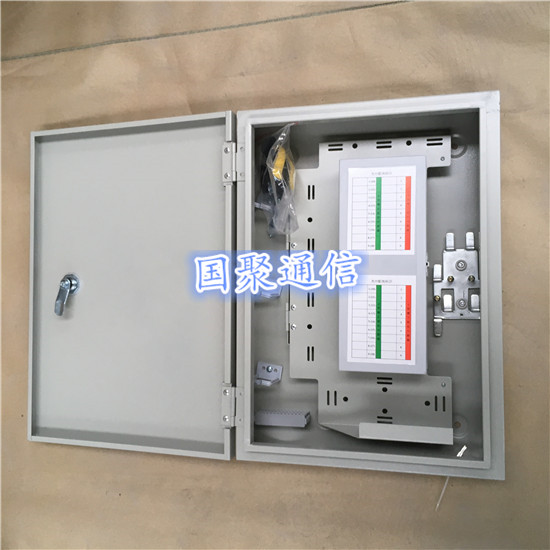

  樓道光纖分光箱- 材質（SMC，塑料，冷軋板）-概述

本設備是適用于FTTH網絡  電信網絡  數據通信網絡  局域網等

---

二、 光分路器箱（圖文詳細介紹）廠家-產品結構特點：

1. 慈溪32芯塑料光纖分光箱價格 ，箱體全封閉式結構，外形簡潔美觀。

2. 箱體材料PC+ABS，防潮、防水、防塵、抗腐蝕耐老化性能優越，防護等級達到IP54。

3. 雙層結構的設計,上層為光分器配線層,下層為光纖熔接層.

4. 光分器模塊采用抽屜式模塊化設計,具有很強的互換性和通用性.

5. 配線盤可翻轉操作，施工、維護方便快捷。

6. 箱體安裝方式可采用掛墻或抱桿安裝方式，室內室外均可使用。

三、1分16光分路器箱（圖文詳細介紹）技術條件：

1、慈溪32芯塑料光纖分光箱，環境要求

工作溫度：  -40℃～+60℃

相對濕度： ≤85%（+30℃）

大氣壓力：70KPa～106Kpa

2、主要技術指標

光纜進入數量:1X2根(上下進纜均可)

皮纖進入數量:1X2根(上下進纜均可))

箱門開啟角度:180°

適配器可選SC\FC\LC

3、防雷技術指標

箱體接地裝置與箱體絕緣，絕緣電阻不小于1000MΩ/500V（直流電）；

IR≥1000MΩ/500V

箱體接地裝置與箱體之間耐電壓不小于3000V（直流電）/min不擊穿，無飛

弧；U≥3000V

原理

編輯

熔融拉錐型產品是將兩根或多根光纖進行側面熔接而成；平面波導型是微光學元件型產品，采用光刻技術，在介質或半導體基板上形成光波導，實現分支分配功能。這兩種型式的分光原理類似，它們通過改變光纖間的消逝場相互耦合（耦合度，耦合長度）以及改變光纖纖半徑來實現不同大小分支量，反之也可以將多路光信號合為一路信號叫做合成器。熔錐型光纖耦合器因制作方法簡單、價格便宜、容易與外部光纖連接成為一整體，而且可以耐孚機械振動和溫度變化等優點，目前成為市場的主流制造技術。

與同軸電纜傳輸系統一樣，光網絡系統也需要將光信號進行耦合、分支、分配，這就需要光分路器來實現。光分路器常用M×N來表示一個分路器有M個輸入端和N個輸出端。在光纖CATV系統中使用的光分路器一般都是1×2、1×3以及由它們組成的1×N光分路器。

用于PON網絡的光分路器按功率分配形成規格來看，光分路器可表示為M×N，也可表示為M：N。M表示輸入光纖路數，N表示輸出光纖路數。在FTTx系統中，M可為1或2，N可為2、4、8、16、32、64、128等。本標準統一用M×N表示。

技術參數

編輯

損耗

光分路器的插入損耗是指每一路輸出相對于輸入光損失的dB數，其數學表達式為：Ai=-10lg Pouti/Pin ，其中Ai是指第i個輸出口的插入損耗；Pouti是第i個輸出端口的光功率；Pin是輸入端的光功率值。

附加損耗定義為所有輸出端口的光功率總和相對于輸入光功率損失的DB數。值得一提的是，對于光纖耦合器，附加損耗是體現器件制造工藝質量的指標，反映的是器件制作過程的固有損耗，這個損耗越小越好，是制作質量優劣的考核指標。而插入損耗則僅表示各個輸出端口的輸出功率狀況，不僅有固有損耗的因素，更考慮了分光比的影響。因此不同的光纖耦合器之間，插入損耗的差異并不能反映器件制作質量的優劣。對于1*N單模標準型光分路器附加損耗如下表所示：

分路數 2 3 4 5 6 7 8 9 10 11 12 16

附加損耗DB 0.2 0.3 0.4 0.45 0.5 0.55 0.6 0.7 0.8 0.9 1.0 1.2

分光比

分光比定義為光分路器各輸出端口的輸出功率比值，在系統應用中，分光比的確是根據實際系統光節點所需的光功率的多少，確定合適的分光比（平均分配的除外），光分路器的分光比與傳輸光的波長有關，例如一個光分路在傳輸1.31 微米的光時兩個輸出端的分光比為50：50；在傳輸1.5μm的光時，則變?yōu)?0：30（之所以出現這種情況，是因為光分路器都有一定的帶寬，即分光比基本不變時所傳輸光信號的頻帶寬度）。所以在訂做光分路器時一定要注明波長。

隔離度

隔離度是指光分路器的某一光路對其他光路中的光信號的隔離能力。在以上各指標中，隔離度對于光分路器的意義更為重大，在實際系統應用中往往需要隔離度達到40dB以上的器件，否則將影響整個系統的性能。

另外光分路器的穩定性也是一個重要的指標，所謂穩定性是指在外界溫度變化，其它器件的工作狀態變化時，光分路器的分光比和其它性能指標都應基本保持不變，實際上光分路器的穩定性完全取決于生產廠家的工藝水平，不同廠家的產品，質量懸殊相當大。在實際應用中，本人也確實碰到很多質量低劣的光分路器，不僅性能指標劣化快，而且損壞率相當高，作于光纖干線的重要器件，在選購時一定加以注意，不能光看價格，工藝水平低的光分路價格肯定低。

此外，均勻性、回波損耗、方向性、PDL都在光分路器的性能指標中占據非常重要的位置。
