三合一網絡箱（分類以及規格設置）

「國聚GUOJU」是中國移動,中國聯通,中國電信伴隨社會的進步三合一光纖寬帶箱、三合一光纖寬帶箱廠家
三網合一光纖分纖箱——三網合一光纖配線箱——三網合一光纖分光箱-三網合一光纖分配箱_三網合一光纖樓道箱_三網合一光分路器箱
光纜分纖箱是FTTH系統中用戶終端的配線分線設備，是一種用來對光纜、光纖進行終接、分歧、配線、分光；并提供對光纖光纜保護及管理的設備。 其主要用于FTTH-ODN網絡的用戶接入點，按其安裝場景，可分為室內和室外型，按其功能又可分為配線型和分光型。

DF光纖配線架（Optical Distribution frame）ODF光纖配線架|ODF光纖配線柜（ODF配線柜容量：288芯、576芯、648芯、720芯、864芯、1152芯、1440、1728芯、2016芯）中華人民共和國通信行業標準光纖配線架YD/T 778-2006《光纖配線架》Q/CT 2354-2011《中國電信光總配線架技術要求》|FTTH接入層光纖分配架（Fiber Optic Distribution frame），又稱光纖配線柜，是用于光纖通信網絡中對光纜、光纖進行終接、保護、連接及管理的配線設備。在本設備上可以實現對光纜的固定、開剝、接地保護，以及各種光纖的熔接、跳轉、冗纖盤繞、合理布放、配線調度等功能，是傳輸媒體與傳輸設備之間的配套設備。

---

三網合一光纖分線箱（生產廠家）三網合一光纖分線箱（產品價格）三網合一光纖分線箱（資料介紹）

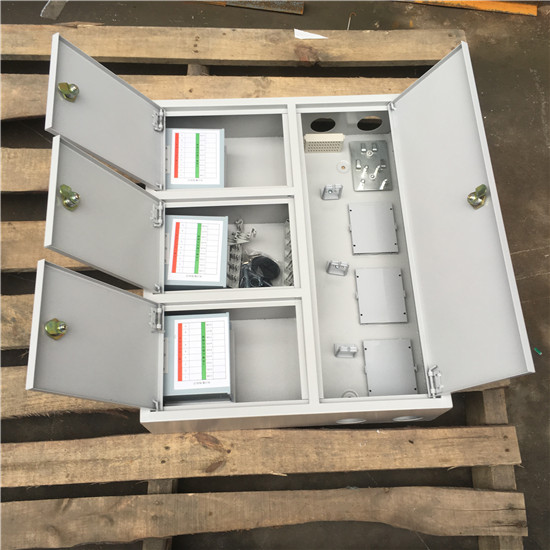

三網合一箱產品簡介：

FTTH室外壁掛式光分路器箱用于光纜與光通信設備的配線連接，通過配線箱內的適配器，用光纖跳線引出
光信號，實現光配線功能。適用于FTTH工程光纜到樓后使用，安裝于樓道、地下室、機房和大樓外墻。光纜也可以經
分光配線箱開撥盤繞后與入戶光纜熔接引出，實現光纜的直通功能，滿足傳統傳輸網絡工程的需求。
主要特點：
1.有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度；
2.箱體采用冷軋板制成，經靜電噴塑處理，美觀大方，線條清晰，防腐防水性能好，使用壽命長；
3.光分路器模塊采用抽屜式模塊化設計，具有很強的互換性和通用性；

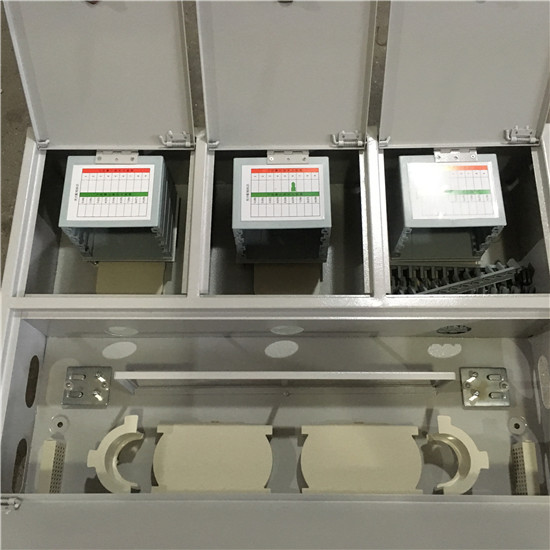

4.采取左右結構和上下結構組合結構的設計,左右兩邊都有光纖熔接層,而右邊上層為光分路器配線層,下層為光纖熔接層；
5.在機箱形式及厚度保持一致的情況下，光纖熔接盤最大支持6片，滿足施工過程中任意形式的接續；
6.各種接頭端接方便，安裝靈活。用于配線間和設備間光纜的端接、使用和管理；
7.門鎖采用優質戶外防水鎖，箱體掛墻安裝；
8.具有臨時尾纖存儲區域；
9.支持各種光纖連接頭的管理，如SC、LC、ST、MT-RJ等。

國聚通信為適應中國電信、中國移動、中國聯通、廣電網絡三網融合、FTTx的推廣，國聚通信推出從（OLT）局端一直到用戶桌面的FTTH、FTTX光配線網絡解決方案。產品主要包括MODF光纖總配線架、室外通信機柜，三網合一光纖配線架，三網合一光纜交接箱，三網合一光纖樓道箱，ODF光纖配線架、網絡機柜、光纜交接箱，光分路器箱，光纖分線箱，ONU光纖配線箱，光纜分線盒，光纜接頭盒，光纜終端盒，冷接子，快速連接器，光纖跳線，配線光纜、皮線光纜、市內布線光纜、無源器件、線路輔助設施；

機房布線系列產品：JPX01型總配線架、MODF光總配線架、ODF光纖配線架、光纖配線柜、三網共建共享光纖配線架、三網合一光纖配線柜、中國電信中國移動中國聯通光纖配線架、144芯ODF光纖配線架、216芯ODF光纖配線架、288芯ODF光纖配線架、360芯ODF光纖配線架、432芯ODF光纖配線架、480芯ODF光纖配線架、576芯ODF光纖配線架、648芯ODF光纖配線架、720芯ODF光纖配線架、816芯ODF光纖配線架、864芯ODF光纖配線架、960芯ODF光纖配線架、1152芯ODF光纖配線架、1440芯ODF光纖配線架、2160芯ODF光纖配線架、2880芯ODF光纖配線架......JPX284型總配線架、GPX458型光纖配線架、GT-GPX09P光纖配線架、GT-GPX09T光纖配線柜、GT-GPX09S光纖配線架、GPX390型光纖配線架、GPX147光纖配線架、GPX421ODF光纖配線架、GPX97-BC光纖配線架、ADC光纖配線架、GPX167G-VIII型駐地光網絡配線架、OMDF光纖總配線架、GPX167G-VIII駐地光網絡配線/分路器架、GPX167G-IIIB型雙面光纖配線柜

主要性能指標

2.1使用條件

2.1.1工作溫度：-5℃～ +40℃

2.1.2貯運溫度：-25℃～+55℃

2.1.3大氣壓力：70 kPa～106kPa

2.1.5運 輸：經包裝的產品能適應火車、輪船、汽車和飛機等交通工具正常運輸。

2.2光電性能

光纖連接器（含適配器和尾纖）

◆ 光纖連接器損耗 ≤0.5dB (包括插入、互換和重復損耗)；

◆ 插入損耗 ≤0.2dB；

◆ 回波損耗 FC/PC、FC/SPC、SC、ST≥48dB；

FC/UPC≥52dB ； FC/APC≥60 dB；

◆ 插拔耐久性壽命 ＞1000次。

2.3適用性能

標稱工作波長：850nm、1310nm、1550nm。

2.4高壓防護接地

2.4.1地線的截面積應大于6mm?。

2.4.2機架高壓防護接地裝置與機架間絕緣，電阻不小于1000MΩ/500V(直流電)。

2.4.3機架高壓防護接地裝置與機架間耐壓不小于3000V（直流電）/1min；不擊穿，無飛弧。

2.5 功能

具有對光纜進行保護、固定、終接以及對光纖進行保護、預留、連接、調度等功能。

2.6外形尺寸、容量

GPX44-A03型機架外形尺寸、容量：

三、結構及其功能

整機組成如圖1所示，主要由機架、終端框、光纖熔配框等組成。機架水平方向、高度方向安裝孔距尺寸符合IEC 297的規定。

3.1機架

機架由左、右立柱、架頂、架底及連接件等組成。

機架是整機的支撐和各功能部分的裝載體。架頂上方的彎角件可與機房連接。架底與地面用膨脹螺釘安裝。左立柱的前面是繞線區，可盤繞富余跳纖，理順后的跳纖可從架頂或架底的出口連接至光設備。左立柱的后面也可提供大量光纜的固定、終端。

3.2 終端框

光纜終端框如圖2，其作用為固定、終接和保護光纜并完成光纜的接地保護。本終端框適用各種光纜(包括普通光纜、帶狀光纜及混合光纜)，用戶定購時須指明。

3.3光纖熔配模塊

光纖熔配模塊集熔接、配線功能于一體，單個模塊可完成12根光纖的熔配功能，6個熔配模塊組成一個熔配框。用戶可根據需要選擇熔配框及熔配模塊的數量。如圖3所示。在熔配模塊后部完成光纖的固定、連接、保護和盤繞，實現光纖的終接。熔配模塊的前部有適配器卡座，光纖在此實現活動連接,并可進行光纖的調線。

四、機架的機房安裝

架底和架頂為機房安裝部位。架頂有彎角，可與機房安裝架連接。底部用膨脹螺釘固定于地面。

三網合一光纖網絡箱】是中國移動,中國聯通,中國電信伴隨社會的進步,因業務與技術的發展,相互滲透相互融合的情況下而開發的新產品。其中包括分光分纖箱,樓道綜合箱,光纖樓道箱等等。適用于光纜和配線尾纖的保護性連接,或光纖接入網中的光纖終端點。同時也適用于FTTH光纖到戶使用,可安裝于樓道,地下室,機房和大樓外墻。光纜也可以經分光配線箱與入戶光纜熔接引出,實現光纜的功能,滿足各類傳輸網絡工程的需求。用于光纜與光通信設備的配線連接，通過配線箱內的適配器，用光纖跳線引出光信號，實現光配線功能。適用于FTTH工程光纜到樓后使用，安裝于樓道、地下室、機房和大樓外墻。光纜也可以經分光配線箱開撥盤繞后與入戶光纜熔接引出，實現光纜的直通功能，滿足傳統傳輸網絡工程的需求國聚通信三網合一光纖網絡箱 China Mobile中國移動三合一光纖網絡箱廠家、三合一光纖網絡箱批發、
