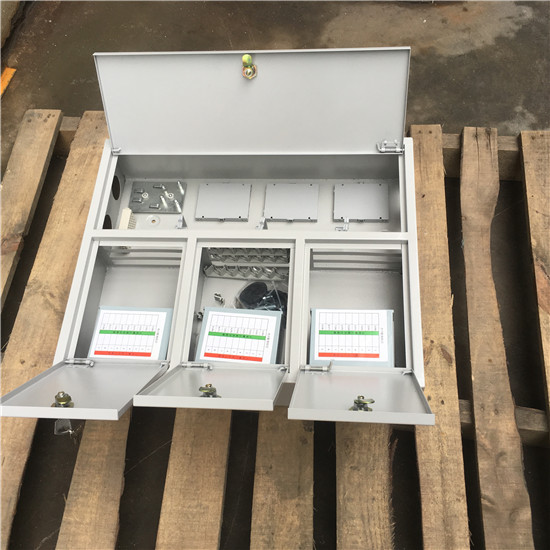

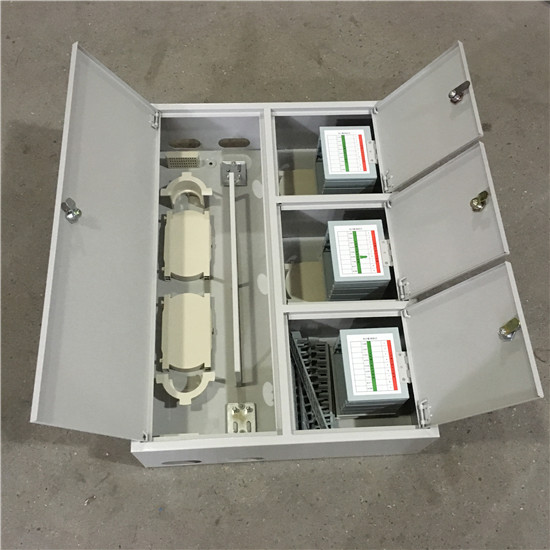

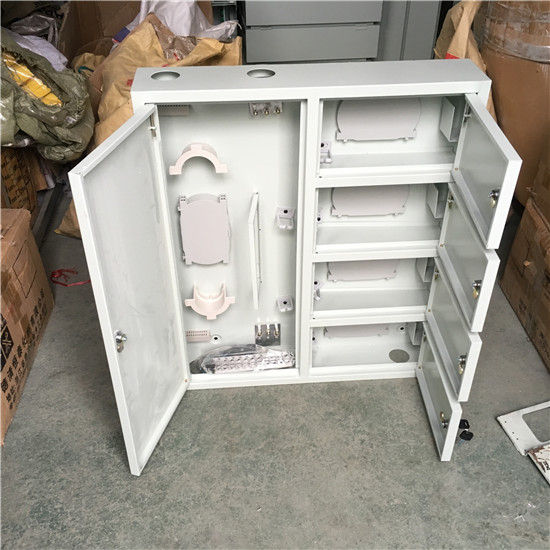

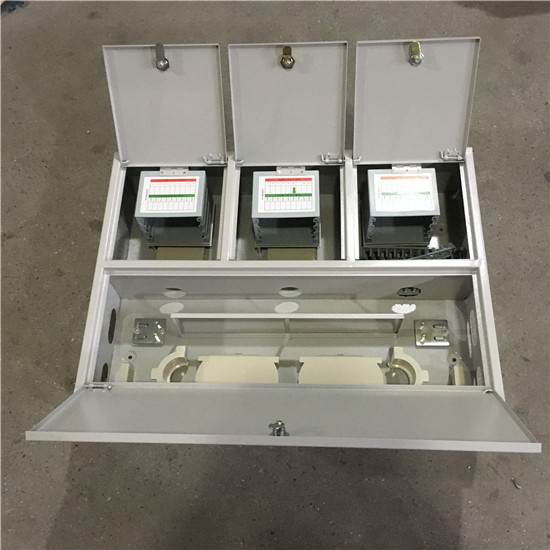

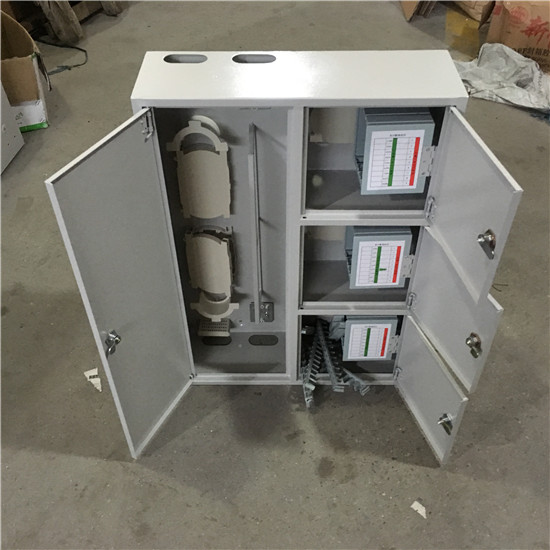

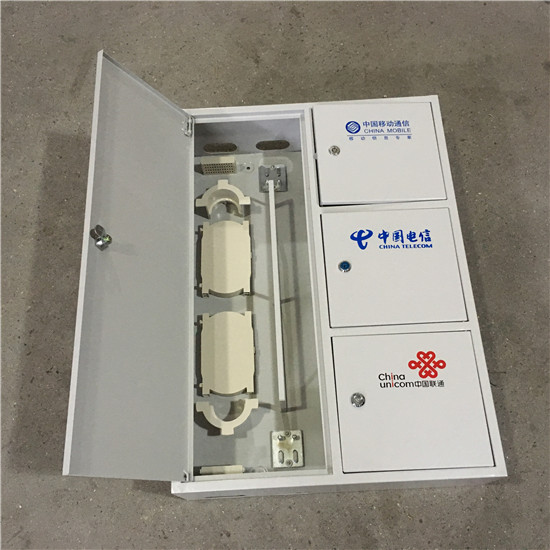

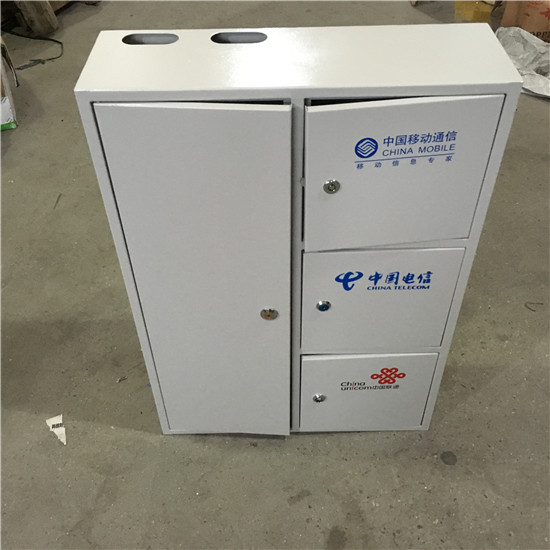

三合一分線箱（內部配置圖文介紹）

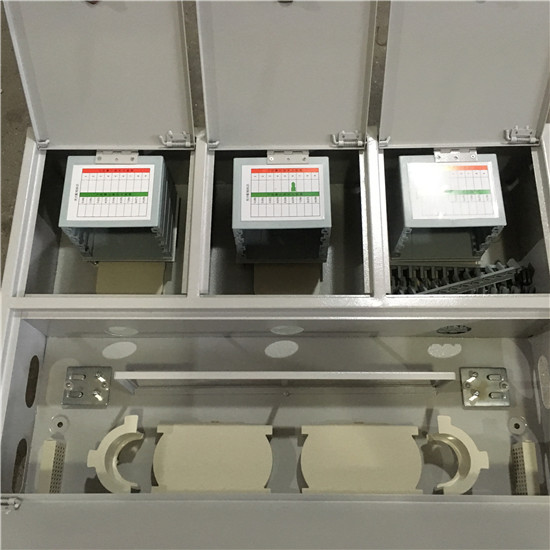

三合一樓道箱03-1 技術參數： 槽位數 光分路器(微型)容量（個） 外形尺寸 3槽 1×4 1×8 1×16 1×32 （高）×（寬）×（深） 2 2 1 0 750×500×140 工作環境溫度 ﹣10℃～﹢40℃（室內）；﹣40℃～﹢60℃（室外） 環境濕度 ≦85%（﹢30℃）（室內）；≦95%（﹢40℃）（室內） 大氣壓力 70kPa～106 kPa 光纜進入數量 3×2根（上、下進纜） 皮纖進入數量 2×2根（上、下進纜） 箱門開啟角度 180° 接地排耐電壓水平 ≥3000V（DC）/10mA/1min 絕緣電阻 ≥2×1020MΩ500V 產品特點： ＊箱體材質采用優質冷軋板（Q235-A）制成，箱體表面采用環氧靜電噴塑，具有耐腐蝕、耐老化； ＊有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度。 ＊采取左右結構和上下結構組合結構的設計，左右兩邊都有光纖熔接層,而右邊上層為光分路器配線層，下層為光纖熔接層。 ＊在機箱形式及厚度保持一致的情況下，光纖熔接盤最大支持6片，滿足施工過程中任意形式的接續 ＊塑件部分采用阻燃ABS材質部件； ＊雙層結構設計，上層為光分路器配線層，下層為光纖熔接層； ＊光分路器模塊采用抽屜式模塊設計，具有很強的互換性和通用性； ＊采用翻板式結構，能高密度的配置端口和分光設施。 ＊符合(YD/T988-2007通信光纜交接箱要求) 產品應用： ＊適用于FTTH工程光纜到樓后使用，安裝于樓道、地下室、機房和大樓外墻。光纜也可以經分光配線箱開撥盤繞后與入戶光纜熔接引出，實現光纜的直通功能，滿足傳統傳輸網絡工程的需求 ； 四網合一光纜分纖箱 四網合一光網絡箱01-1 四網合一光網絡箱01-2 技術參數： 產品類型 四網合一箱 四網合一箱 槽位數 光分路器(微型)容量（個） 外形尺寸 2槽/4槽 1×4 1×8 1×16 1×32 （高）×（寬）×（深） 2 2 1 0 890×550×120 工作環境溫度 ﹣10℃～﹢40℃（室內）；﹣40℃～﹢60℃（室外） 環境濕度 ≦85%（﹢30℃）（室內）；≦95%（﹢40℃）（室內） 大氣壓力 70kPa～106 kPa 光纜進入數量 3×2根（上、下進纜） 皮纖進入數量 2×2根（上、下進纜） 箱門開啟角度 180° 接地排耐電壓水平 ≥3000V（DC）/10mA/1min 絕緣電阻 ≥2×1020MΩ500V 產品特點： 光纖分纖箱，光纖分路箱,插片式光分路箱，SMC光分路箱，三網合一箱、三網合一分纖箱，四網合一箱，皮線光纜保護盒，光纜分線箱是浙江三網通信自主研發、生產，銷售，服務于一體的通信產品。 ＊箱體材質采用優質冷軋板（Q235-A）制成，箱體表面采用環氧靜電噴塑，具有耐腐蝕、耐老化； ＊有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度。 ＊采取左右結構和上下結構組合結構的設計，左右兩邊都有光纖熔接層,而右邊上層為光分路器配線層，下層為光纖熔接層。 ＊在機箱形式及厚度保持一致的情況下，光纖熔接盤最大支持6片，滿足施工過程中任意形式的接續 ＊塑件部分采用阻燃ABS材質部件； ＊雙層結構設計，上層為光分路器配線層，下層為光纖熔接層； ＊光分路器模塊采用抽屜式模塊設計，具有很強的互換性和通用性； ＊采用翻板式結構，能高密度的配置端口和分光設施。 ＊符合(YD/T988-2007通信光纜交接箱要求) 產品應用： ＊適用于FTTH工程光纜到樓后使用，安裝于樓道、地下室、機房和大樓外墻。光纜也可以經分光配線箱儲纖盤繞纖后與入戶光纜熔接引出，實現光纜的直通功能，滿足傳統傳輸網絡工程的需求 ； 1.有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度。 2.箱體采用冷軋板制成，經靜電噴塑處理，美觀大方，線條清晰，防腐防水性能好，使用壽命長. 3.光分路器模塊采用抽屜式模塊化設計，具有很強的互換性和通用性。 4.采取左右結構和上下結構組合結構的設計，左右兩邊都有光纖熔接層,而右邊上層為光分路器配線層，下層為光纖熔接層。 5.在機箱形式及厚度保持一致的情況下，光纖熔接盤最大支持6片，滿足施工過程中任意形式的接續 6.各種接頭端接方便，安裝靈活。用于配線間和設備間光纜的端接、使用和管理。 7.門鎖采用優質戶外防水鎖，箱體掛墻安裝 8.具有臨時尾纖存儲區域 9.支持各種光纖連接頭的管理，如SC、LC、ST、MT-RJ等 三、技術參數： 1.工作溫度：-30~+60度，儲存溫度-40~+60度 2.箱門開啟角度：180° 3.大氣壓力:70Kpa-106Kpa 4.光電性能:插入損耗≤0.2dB;附加損耗≤0.2B 5.回波損耗≥45dB;附加損耗≤5dB 6.插拔耐久性壽命>1000次 7.電氣性能:絕緣電阻≥1000MΩ500V(直流電) 8.抗電強度:能承受3000V(直流電)/1min無擊穿/無飛弧現象 四、適用性指標: 1.標稱工作波長850nm\1310nm\1550nm; 2.光纖光纜符合GB/T11819和GB/T7424規范; 3.光纖活動連接器符合GB12507以及相關標準規范. 4.前面操作、安裝都相當迅速方便 5.分路器插座板可翻轉，蝶形光纜可以實現存儲，方便維護及光纜多次維護 6.配置2個標準插片式分光器安裝槽位，可安裝2臺1：4/1：8插片式分光器， 7.外型尺寸：壁掛式：145*630*800MM 鑲嵌式：入墻尺寸 145*580*750MM 外墻尺寸 145*630*800MM 8.產品重量：壁掛式：22KG 鑲嵌式：21KG 五、訂購信息： 1.產品材料：冷軋板 2.產品顏色：常規色灰色 3.產品工藝:沖壓

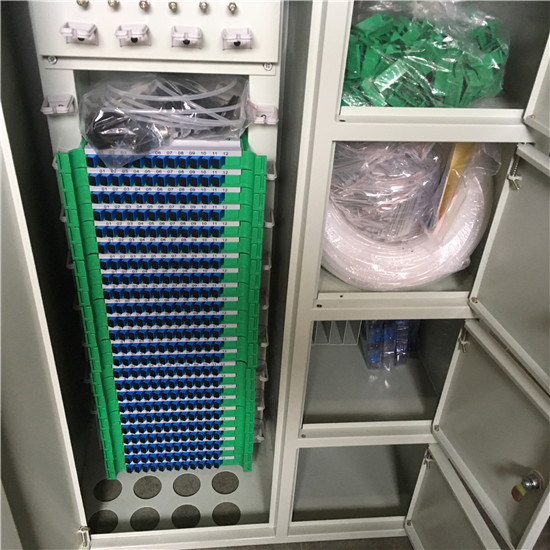

700*600*120MM 700*600*160MM 600*500*120MM 600*500*160MM 600*550*120MM 600*450*160MM 600*350*160MM及各種尺寸皆可以定做。48芯三合一網絡分纖箱72芯三網合一光纖分線配線箱壁掛內嵌分光盒、1分16 光纖分纖箱 三網合一光分箱 網絡配線箱 三合一網絡箱，48芯三網合一光纖配線箱分線箱72芯移動電信聯通分纖箱光交箱滿配，96芯 144芯三網合一光纖分纖箱 光纜分線箱 三網合一光分路器箱96芯分路器型三網合一箱/直熔型三網合一光纖箱FTTH光纖分纖箱
品名：48芯72芯96芯三網合一分線箱
材質：1.0厚冷軋板
重量：13.5kg
包裝：單個產品獨立紙箱包裝
配件：膨脹固定螺絲，扎帶，護線管，喉箍，膠帶，熱縮管，防塵皮圈等
