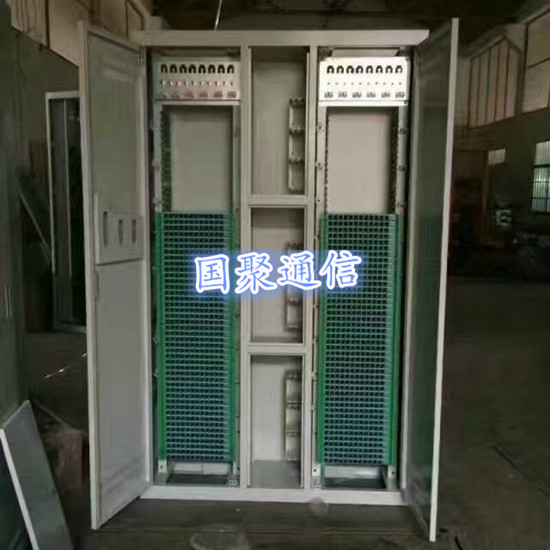

三網合一光纖配線柜詳細圖文并茂

三網合一光纖配線柜詳細圖文并茂

制造商：寧波國聚光電科技有限公司

弱電系統布線工程中經常使用ODF光纖配線柜來傳輸，那么如何選擇合適的ODF光纖配線柜呢？ODF光纖配線柜在施工的時候又注意什么呢？

    雖然說ODF光纖配線柜在綜合布線中廣泛用于遠距離的傳輸，但并不是很多人對于其選購上有很深入的了解。今天，我們就從ODF光纖配線柜的結構、用料、工藝等方面上和大家講解鄉何選購優質的ODF光纖配線柜產品。

GQPXG系列ODF光纖配線柜是我公司按照YD/T 778-2006《光纖配線架》通信行業標準要求而研制的產品。ODF光纖配線柜是光通信系統的配套設備，主要用于光纜進局后，光纜的終接及光纖到各通信光路的熔接與分配，以及光路的調度之用。

寧波國聚通信生產的ODF光纖配線柜工藝精良結構件采用加厚鍍鋅鈍化處理冷軋鋼板和表面噴涂工藝，光纖熔纖盤采用摻雜阻然材質，尾纖和法蘭參數優于行業標準，國聚的ODF光纖配線柜價格優惠，質量好，品質優，值得擁有！

三網合一光纖配線架可選配件：
專用固定托盤、專用滑動托盤、電源支架、地腳輪、地腳釘、理線環、水平理線架、垂直理線架、L支架、擴展橫梁等。
主體框架、前后門、左右側門可以快速拆裝。
三網合一光纖配線柜固定托盤：
用于安裝各種設備，尺寸繁多，用途廣泛，有19"標準托盤、非標準固定托盤等。
常規配置的固定托盤深度有440mm、480mm、580mm、620mm等規格。
固定托盤的承重不小于50KG。

1.      本設備采用日本標準SPCC優質冷扎鋼板制成，噴涂前作防銹磷化處理，附著力強，抗腐性好，工藝精湛，外形美觀高雃；

2.      本設備嚴格按照ANSI/EIARS-310-D、DIN41491、Part1、IEC297-2、DIN41494、Part7、GB/T3047-2-92等標準制造；

3.      結構堅固、布局合理、經久耐用。

4.      采用組合式結構安裝拆卸靈活，前后門帶鎖開起，左右側門可拆卸，可多方位觀察，全方位操作，施工維護方便；

5.      設備的頂后部、底后部，均有大口的進出線孔；

6.      本設備若作為綜合機柜，可安裝音配單元、數字配單元、光配單元、電源箱、路由器等；

7.      任何標準19英寸的單元箱盒，均可配套安裝；

8.      機架的橫豎立柱，有多種孔位，更于各種配件的安裝；

9.      機柜的頂部裝有排風扇，后門有多孔位散熱通風孔；

10.   機柜可選用安裝腳輪，支承腳或安裝底座；

11.   本設備適用各類中小型通信機房，更適應移動基站.

ODF光纖配線架專為光纖通信機房設計的光纖配線設備，具有光纜固定和保護功能光纜終接功能、調線功能、光纜纖芯和尾纖保護功能。既可單獨裝配成ODF架，也可與ODF數字配線單元、ODF音頻配線單元同裝在一個機柜/架內。構成綜合的ODF光纖配線架。該設備配置靈活、安裝使用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備。

ODF（Optical Distribution frame）光纖配線架

光纖配線架（ODF）用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度。隨著網絡集成程度越來越高，出現了集ODF、DDF、電源分配單元于一體的光數混合配線架，適用于光纖到小區、光纖到大樓、遠端模塊局及無線基站的中小型配線系統。

外觀結構

1、機架結構形式

1）機架結構有封閉式、半封閉式和敞開式。

2）機架高度分為2600mm、2200mm和2000mm三類。其寬度推薦選用120mm的整數倍，深度推薦選用300mm、450mm及600mm。

3）機架外形尺寸的偏差不超過±2mm；外表面對底部基準面的垂直度公差不大于3mm。

2、機械活動部分

機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。門的開啟角應不小于110°，間隙不大于3mm。

3、引入光纜彎曲半徑

引入光纜進入機架時，其彎曲半徑應不小于光纜直徑的15倍。

4、機架結構

結構應牢固，裝配應具有一致性和互換性，緊固件無松動。外露和操作部位的銳邊應倒圓角。

5、保護套、襯墊及纖芯和尾纖彎曲半徑

光纜光纖穿過金屬板孔及沿結構件銳邊轉彎時，應裝保護套及襯墊。纖芯、尾纖無論處于何處彎曲時，其曲率半徑應不小于30mm。

6、機架的表面

涂覆層應表面光潔，色澤均勻、無流掛、無露底；金屬件無毛刺銹蝕。

OMDF光纖總配線架（OMDF光纜配線架）

適用場合：
●適應較大規模并架安裝，滿足大量光纖接入及交叉連接功能；
●適合設備側及線路側不同的配線比需求；
●熟悉傳統MDF管理方式。

產品特點：
●國內首創雙面布局、前后跳纖的操作模式，實現線路側與設備側的光纖交叉連接，沿襲雙面MDF產品直列模塊與橫列模塊調線的習慣；
●敞開式機架，橫列模塊區有多層水平走線槽，前后立體式跳纖，徹底解決跨架跳纖局部擁塞問題；
●預留線路側與線路側，設備側與設備側的跳纖通道；
●所有跳纖不出機架，無需光纜槽道；
●可提供此類光總配的跳線管理軟件，方便跳纖定長管理；
●機架兼容普天分路器托盤。

產品規格
