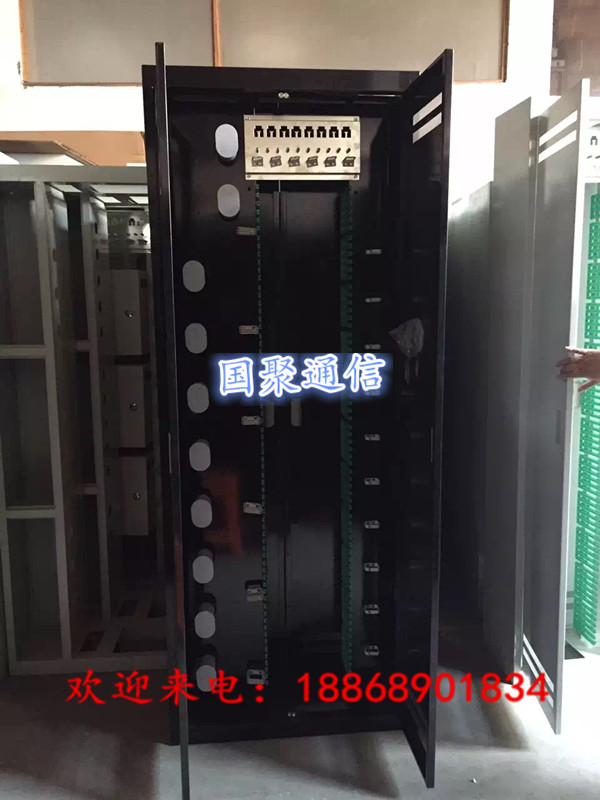

（立式街邊柜）ODF配線架-結構完美、內部設置

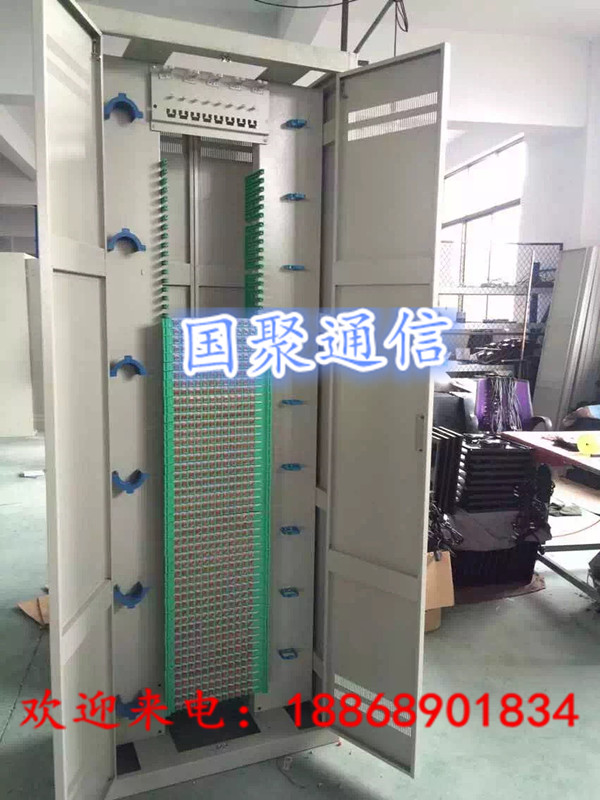

（立式街邊柜）ODF配線架-結構完美、內部設置

產品規格:光纖ODF配線架24芯/48芯/72芯/96芯/144芯

產生背景

編輯

過去光通信建設中使用的光纜通常為幾芯至幾十芯，光纖配線架的容量一般都在100芯以下，這些光纖配線架越來越表現出尾纖存儲容量較小、調配連接操作不便、功能較少、結構簡單等缺點。現在光通信已經在長途干線和本地網中繼傳輸中得到廣泛應用，光纖化也已成為接入網的發展方向。各地在新的光纖網建設中，都盡量選用大芯數光纜，這樣就對光纖配線架的容量、功能和結構等提出了更高的要求。

對于現在的數據中心機房來說24口光纖配線架連線與高密度odf配線架的選擇需要謹慎，很多朋友在這里或多或少都存在有誤區，比如說高密度odf配線架的密度真的越高越好嗎？其實并不是這樣的，還是最適合的最好，機房中可用機架空間有限，配線架密度高，空間自然就被“擠出來”了；但是密度太高的配線架也同樣有弊端，那就是操作難度的增加。

ODF配線架簡介
    　　ODF(Optical Distribution Frame)光纖配線架是專為光纖通信機房設計的光纖配線設備,具有光纜固定和保護功能光纜終接功能、調線功能、
    　　光纜纖芯和尾纖保護功能。既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安裝使用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備。
    　　它是光傳輸系統中一個重要的配套設備，主要用于光纜終端的光纖熔接、光連接器安裝、光路的調接、多余尾纖的存儲及光纜的保護等，它對于光纖通信網絡安全運行和靈活使用有著重要的作用。過去，光通信建設中使用的光纜通常為幾芯至幾十芯，光纖配線架的容量一般都在100芯以下，這些光纖配線架越來越表現出尾纖存儲容量較小、調配連接操作不便、功能較少、結構簡單等缺點。現在光通信已經在長途干線和本地網中繼傳輸中得到廣泛應用，光纖化也已成為接入網的發展方向。各地在新的光纖網建設中，都盡量選用大芯數光纜，這樣就對光纖配線架的容量、功能和結構等提出了更高的要求。

    ODF特點：
    　　1、標準單元結構尺寸；19英寸寬度，既可裝入配線架機柜，也可該做壁掛安裝。
    　　2、工藝精良；結構件采用加厚鍍鋅鈍化處理冷軋鋼板和表面噴涂工藝，光纖分配盤采用摻雜阻燃材料的塑料材質，輕便靈活，又結實耐用。大徑盤繞環設計使尾纖和跳纖的曲率半徑每處都保持在40mm以上。
    　　既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內構成綜合配線架。具有光纜引入、固定和保護功能，光纜終端與尾纖熔接功能，調線功能和跳纖存儲，光纜纖芯和尾纖的存儲和保護功能等。
    　　3、配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。

    配線架在綜合布線系統中的應用
    　　綜合布線系統中，配線架適用于設備間的水平布線或設備端接，以及集中點的互配端接。 堅固及易于安裝的設計，減少安裝與操作費用，較大的正面標識空間方便端口識別，便于管理，符合19¨機架安裝標準。

應用領域

編輯

綜合布線系統中，配線架適用于設備間的水平布線或設備端接，以及集中點的互配端接。 堅固及易于安裝的設計，減少安裝與操作費用，較大的正面標識空間方便端口識別，便于管理，符合19"機架安裝標準。

它是光傳輸系統中一個重要的配套設備，主要用于光纜終端的光纖熔接、光連接器安裝、光路的調接、多余尾纖的存儲及光纜的保護等，它對于光纖通信網絡安全運行和靈活使用有著重要的作用。

基本類型

編輯

光纖配線架根據結構的不同可分為壁掛式和機架式。壁掛式光纖配線架可直接固定于墻體上，一般為箱體結構，適用于光纜條數和光纖芯數都較小的場所。機架式光纖配線架可直接安裝在標準機柜中，適用于較大規模的光纖網絡。

機架式配線架又分為兩種，一種是固定配置的配線架，光纖耦合器被直接固定在機箱上；另一種采用模塊化設計，用戶可根據光纜的數量和規格選擇相對應的模塊，便于網絡的調整和擴展。

設備特點

編輯

標準單元尺寸

19英寸寬度，既可裝入配線架機柜，也可該做壁掛安裝。

工藝精良

結構件采用加厚鍍鋅鈍化處理冷軋鋼板和表面噴涂工藝，光纖分配盤采用摻雜阻燃材料的塑料材質，輕便靈活，又結實耐用。大徑盤繞環設計使尾纖和跳纖的曲率半徑每處都保持在40mm以上。

既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內構成綜合配線架。具有光纜引入、固定和保護功能，光纜終端與尾纖熔接功能，調線功能和跳纖存儲，光纜纖芯和尾纖的存儲和保護功能等。

抽屜式結構

配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。

常用規格

編輯

1.12口ODF單元

2.24口ODF單元

3.36口ODF單元

4.48口ODF單元

5.72口ODF單元

光纖ODF配線架

采用鍍鋅處理冷軋鋼板和表面噴涂的工藝,光纖分配盤采用摻雜阻烯材料的噴縮材質,輕便靈活,又結實耐用,具有光纜引入,固定和保護功能，光纜終端與尾纖熔接功能，用戶可根據實際需求選配單元數量或法蘭盤數量.
