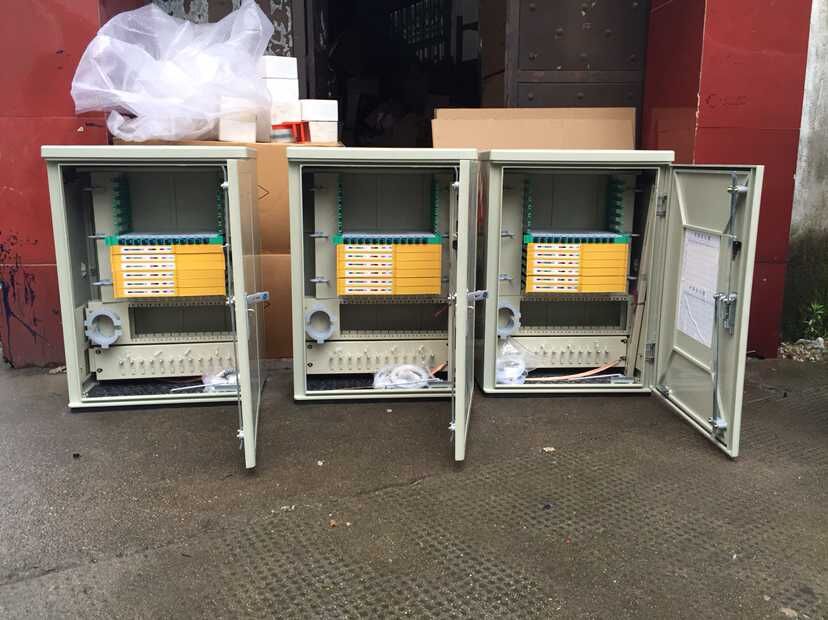

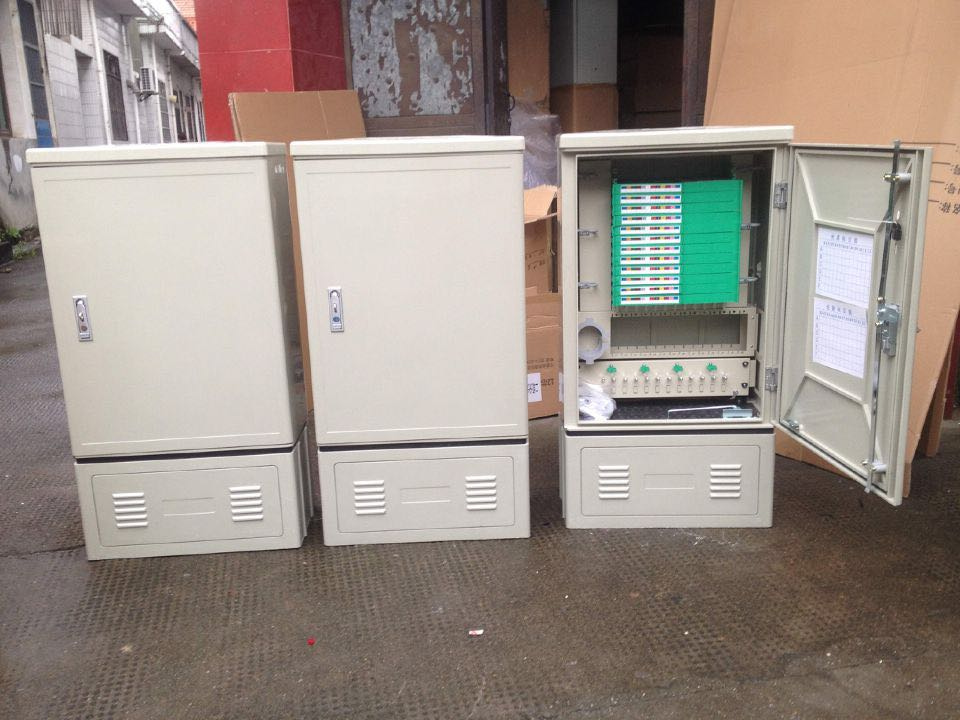

落地144芯無跳接交接箱（分類、細節圖）

落地144芯無跳接交接箱（分類、細節圖）

寧波市國聚通信設備有限公司專業制造落地式光纜交接箱、中國電信落地式光纜交接箱、中國移動落地式光纜交接箱、廣電網絡落地式光纜交接箱廠家，在中國各省市設立了技術支持服務機構，豐富的經驗及核心技術人才，全面服務，質量保障，為用戶提供超值滿意售后服務！中華人民共和國通信行業標準 通信光纜交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范圍 本標準規定了通信光纜交接箱。光纜交接箱用于光纖接入網中主干光纜與配線光纜交接處的接口配線設備?？蓪χ?配線光纜進行固定,開剝,保護,終接及冗纖的盤繞,通過光纖跳線,能迅速方便地調度光纜中光纖序號以及改變傳輸系統的路由。產品具備模塊化設計,最優化的光纜管理系統,實現主干光纜與配線光纜交叉連接或互連,以及主干光纜之間的直通連接配線功能。且適用于多元化的XPON建設需求,提供多種光分路器增值單元解決方案

實現光纖的直通、盤儲、和光纖的熔接、調度功能。可室外落地、架空安裝兩種方式。

規格：72芯、96芯、72芯、144芯、288芯、576芯、720芯、1152芯等不同容量。產品用途及特點：

1.用途：本設備為光纖接入網中主干光纜與配線光纜節點處的接口設備，可以實現光纖的熔接、終端、存儲以及調度等功能。

2.光纖的分配和調度均在正面進行，光纜、尾纖、跳纖的進出線各自獨立，互不干涉，操作十分方便。

3.采用抽屜式托盤結構，集熔接與終端為一塊托盤，托盤可單獨抽出施工，熔接與成端在同一層面操作，不需翻轉，施工極為方便。

4.適配器左向傾角安裝，保證了跳纖的曲率半徑，避免激光灼傷眼睛，使光纖連接頭的操作方便、安全，且適配器可拆卸，給維護帶來便利。

5.設備采用光纜分支器部件使光纜的固定、開剝、接地等操作更加便利可靠，當外纜引入時，光纜分支器部件可單獨拿出施工，操作便利。

6.引入光纜后，用附件中的密封止水膠將光纜孔堵死。此密封止水膠遇潮氣后會膨脹，使密封效果最佳。

7.箱體防護等級達到GB/T4208-1993標準中IP65級要求。

安裝說明，本設備根據實際需要可落地或架空安裝使用

1.落地安裝：在預制的水泥座上按說明書提供的安裝尺寸預留4個

M12的地腳螺釘。安裝時先打開設備門，將設備內底部的兩邊插銷拔出，并打開設備底座面板，將設備放在水泥座上，用螺母將底座內的底腳擰緊。安裝完畢，合上底座面板，插好插銷，鎖緊面板。

2.架空安裝：在架空站臺上按說明書提供的安裝尺寸預留4個Ф14的孔，再將設備用M12螺母螺栓固定牢固。

纖的布放及光纖熔接

1.抽出終端熔接托盤，打開蓋板。向上推起上層的熔接盤，然后按順序將尾纖活動連接頭成端在下層的終端盤上。

2.將尾纖按圖示在終端盤上盤繞固定好，（保證彎曲處的曲率半徑大于40MM).然后將其引入熔接盤，盤繞固定好后，用熔接盤固定凸臺將

其固定在終端盤上。

3.將引入熔接盤的光纜纖芯留出一定余長后按圖示盤繞固定（保證彎曲處曲率半徑大于40MM).

4.將光纜纖芯和尾纖根據熔接機的要求進行熔接，熔接點用熱縮套管熱縮保護后，置于溶解芯片上。所有纖芯熔接后，蓋上蓋板，推入熔接盤。

箱體采用采用封閉式結構，其中交接箱要求采用雙層結構箱體。

2.3.1箱體裝配結束后，金屬件不得有毛刺，結構件不扭曲，箱體表面平整光滑、顏色均勻，不存在機械劃傷痕跡、箱體各部件不得有明顯色差。

2.3.2保護接地處應有明顯的接地標志。

2.3.3機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。箱門開啟角度不小于120°，箱體密封條粘結應平整牢固；配線箱箱門開啟角度不小于110°，間隙應不小于3mm。

2.3.4光纜引入時其彎曲半徑應大于光纜直徑的20倍。

2.3.5光纜光纖及尾纖在設備內布放時，不論在何處轉彎，其曲率半徑應不小于30mm。

2.3.6設備應有明晰、完善的標識和記錄裝置，用于方便地記錄和識別纖芯序號或傳輸路由，且記錄裝置應易于修改和更換。

2.4材料

2.4.1防腐蝕性能

交接箱所有零件采用的材料應具有防腐蝕性能，如該材料無防腐蝕性能應作防腐蝕處理；其物理、化學性能必須穩定，并與光纜護套和尾纖護套相容。箱體、內部加固件及穿線環均要求采用不銹鋼材料。

2.5光分路器托盤結構示意圖

2.5.1分路器（1/2×16）托盤結構示意圖：

（1）每個托盤可安裝18個適配器，最大滿足2×16分纖模式。在不安裝適配器時，應能滿足從托盤中能直接出帶尾纖頭的光纖，滿足無跳接方式。

（2）托盤高度25mm，為1個12芯熔配一體化托盤的高度。

（3）分路器托盤盒體材料采用阻燃ABS、顏色為PANTONE 3405U，蓋板材料采用阻燃ABS、顏色為PANTONE 427U。

2.5.2分路器（滿足1/2×32）托盤結構示意圖：

（1）托盤可安裝34個適配器，最大滿足2×32分纖模式。在不安裝適配器時，應能滿足從托盤中能直接出帶尾纖頭的光纖，滿足無跳接方式。

（2）托盤高度50mm，為2個12芯熔配一體化托盤的高度。

（3）分路器托盤盒體材料采用阻燃ABS、顏色為PANTONE 3405U，蓋板材料采用阻燃ABS、顏色為PANTONE 427U。
