室內落地式不銹鋼光交箱（說明書 合格證簡介）

室內落地式不銹鋼光交箱（說明書 合格證簡介）（電信、移動、聯通、廣電）的優質供應商【國聚通信主營】： 三網合一光交箱、OMDF光纖總配線架、三網合一光纖配線架、三網合一樓道箱、戶外通信機柜、機房光纖配線架、網絡機柜、室外光纜交接箱、光纜分光分纖箱、光纖分線箱、（分纖箱、分配箱、配線箱、樓道箱）、光分路器箱、ODF單元箱、OUN配線箱、多媒體集線箱、光纜終端盒、光纜接頭盒、光纖快速連接器、PLC光分路器、一體化托盤、光纖適配器、光纖尾纖、光纖熔接盤、儲纖筒、理線環、法蘭卡條、光纖信息面板、光纖插座盒等……

國聚通信為適應三網融合、FTTx的推廣，國聚通信推出從局端一直到用戶桌面的FTTX光配線網絡解決方案。產品主要包括OMDF光纖總配線架、ODF光纖配線架、光纜交接箱，三網合一箱、四網合一箱、光纜分纖箱，分光分纖箱，光纜分線盒，光纜接頭盒，光纜終端盒，冷接子，快速連接器，跳線，配線光纜、皮線光纜、市內布線光纜、無源器件、線路輔助設施等。
國聚通信FTTX布線應有盡有、質量保證！隨時歡迎您前來咨詢?。。?/strong>
國聚通信憑借雄厚的技術實力、完善的服務，國聚公司以“創新、高效、務實”的企業精神，以“求新、求變、求快”的發展戰略，迎接光通信的美好未來。

國聚宗旨： 客戶滿意第一、企業榮譽第一、產品質量第一。

國聚目標： 創百年國聚，在行業內處于地位，在客戶關系管理方面處于地位。

國聚發展原則： 追求技術創新、流程完善、通路合作、欲求必達的工作目標，努力創造一流的企業形象、一流的工作環境、一流的企業管理、一流的客戶服務，與國內外用戶真誠合作

產品名稱：三網合一光纜交接箱

箱體材質：P65級不銹鋼、不飽和聚酯玻璃纖維增強材料（SMC）

參考尺寸（長×寬×高）：

安裝方式：落地式、架空式、抱桿式、掛墻式

應用范圍：光纜交接箱是用于光纜接入網中主干光纜與配線光纜節點的接口設備，具有光纜熔接、直通、和光纖儲存、配線功能。

按材質分類，可分為IP65級不銹鋼和不飽和聚酯玻璃纖維增強材料（SMC）。

按容量分類，光纜交接箱主要有48 芯、72芯、96 芯、144 芯、288 芯、360芯、576芯，720芯，960芯，1152芯，1440 芯幾種。

結構

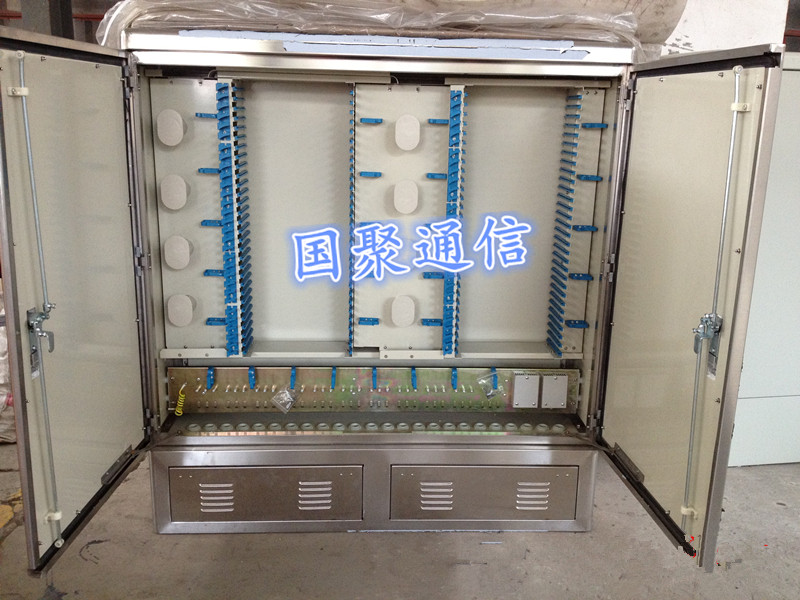

一般的光纜交接箱均由：箱體、一體化熔接盤、光纜固定板、 掛纖柱幾部分組成。

特點

l 交接箱具有配線、熔接、貯纖、調纖功能，有頑強地抗野外環境的性能，并能抵受劇烈的氣候變化和惡劣的工作環境，箱體密封性能良好，防護等級達IP65級要求。

l 箱體可為前開門或前后開門，箱內有充足的布纖、貯纖空間，有足夠的繞線盤、掛線鉤，方便用戶操作。

l 模塊化設計，布局合理，功能多，密度大。

l 采用防盜門鎖形，安全可靠，具有良好的防破壞功能。箱體有靈活的進出光纜結構和靈活的內連接結構。

l 可采用FC或SC型適配器，適配器40°斜角，可避免弧光直射人眼。

l 光纜加強芯根據客戶需要，也可采用光纜固定罩殼形式，適用于普通和帶狀光纜。

l 接地方式：箱體共有兩層地，一層為保護地，光纜加強芯與保護地相接。另一層為機架地，該兩層地之間互不相通，分別通過各自的接地線通向機房大地。

l 在箱體內設有專門的光纜直通熔接區，兩端光纜在直通熔接區內連通。

l 箱體底部高、空間大，便于光纜引入時有更大的曲率半徑，安裝操作施工方便。

l 機架有良好的接地系統。

l 機內塑料件采用阻燃材料。

使用條件

工作溫度：-40℃～+60℃

相對濕度：≤95% （+40℃時）

大氣壓力：70～106Kpa

貯運溫度：-40℃～+60℃

防潮防雨防塵防盜符合 YD/T988-1998標準

技術參數

l 絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻應不小于2x104MΩ,試驗電壓為直流電500V。

l 耐電壓水平：接地裝置與箱體金工件之間的耐電壓水平應不小于3000V（直流電）1min不擊穿無飛弧。

l 光纖連接器損耗（含插入、互換、重復性）不大于0.5dB。

l 光纖連接器回波損耗：PC型≥40dB UPC型≥50dB APC型≥60dB

l 光纖連接器插拔耐久壽命>1000次

l 箱體各表面能承受與表面垂直的壓力大于980N，箱門打開后，在外端應能承受的垂直壓力大于200N

功能要求

1．光纜固定與保護功能：應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。

2．光纜終接功能：應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。

3．調線功能：通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。

4．光纜纖芯和尾纖的保護功能：光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。

5．容量：每機架容量和單元容量（按適配器數量確定）應在產品企業標準中作出規定，光纖終接裝置，尾纖盤線裝置，適配器卡座，尾纖及適配器，在滿容量范圍內應能成套配置。

安裝說明

1.落地安裝時：先在預制的水泥基座上按安裝尺寸預留4個M12的地腳螺釘, 地腳螺釘凸出基座表面約為150mm，安裝時先打開設備門，將設備內底部的兩個插銷拔出，并打開設備底座面板，將設備放在水泥基座上，用螺母將底座內的地腳螺釘擰緊，合上基座面板，插好插銷，鎖緊面板。

2.架空安裝時：在站臺適當位置留出4個φ13孔,根據安裝尺寸將設備固定可靠。
