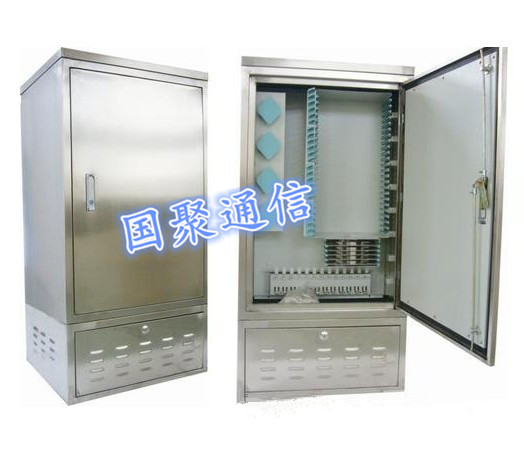

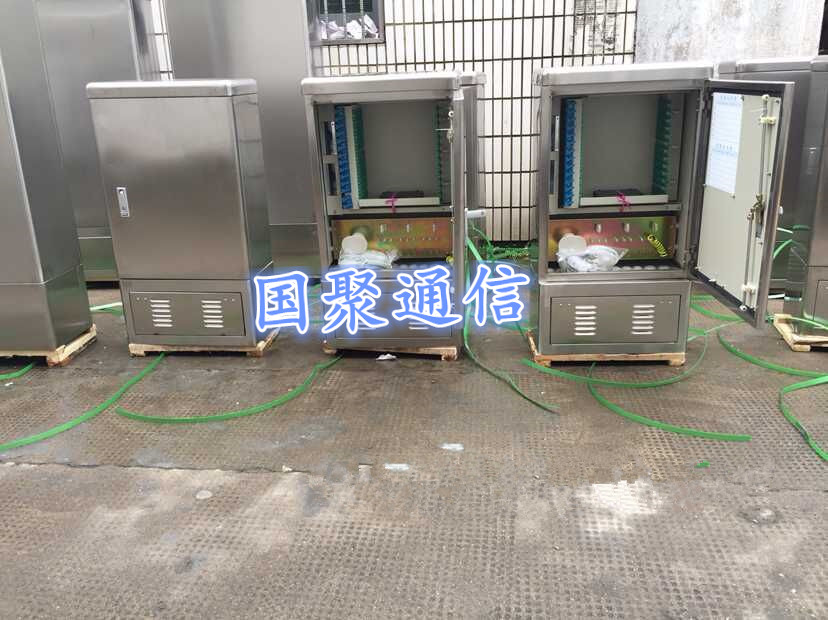

不銹鋼光纜交接箱（室外光交箱材料清單說明書）

不銹鋼光纜交接箱（室外光交箱材料清單說明書）【壁掛式、落地式、SMC、室外、不銹鋼】光纜交接箱,不銹鋼144芯光纜交接箱,室外144芯光纜交接箱、SMC144芯光纜交接箱、免跳接144芯光纜交接箱、掛壁式144芯光纜交接箱、光交箱規格（72芯、96芯、144芯、288芯、432芯、576芯、720芯、864芯、1152芯、1440芯、1728芯）配置、光纜交接箱、不銹鋼光纜交接箱（光交箱）、無跳接光纜交接箱（光交箱）、三網合一光纜交接箱

型號：72芯、96芯、144芯、216芯、288芯、432芯、567芯、720芯、864芯、1152芯

材質：冷軋板、不銹鋼、SMC
使用區：移動 聯通 鐵通 電信 FTTH FTTB FTTX FTTP

慈溪市國聚通信設備有限公司專業為電信、移動、聯通、鐵通、廣電供應配套產品，

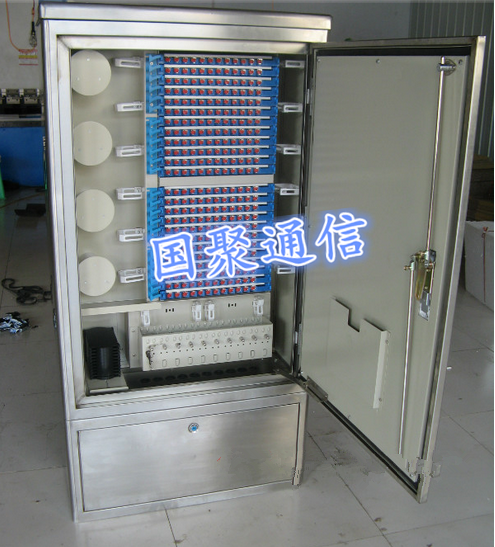

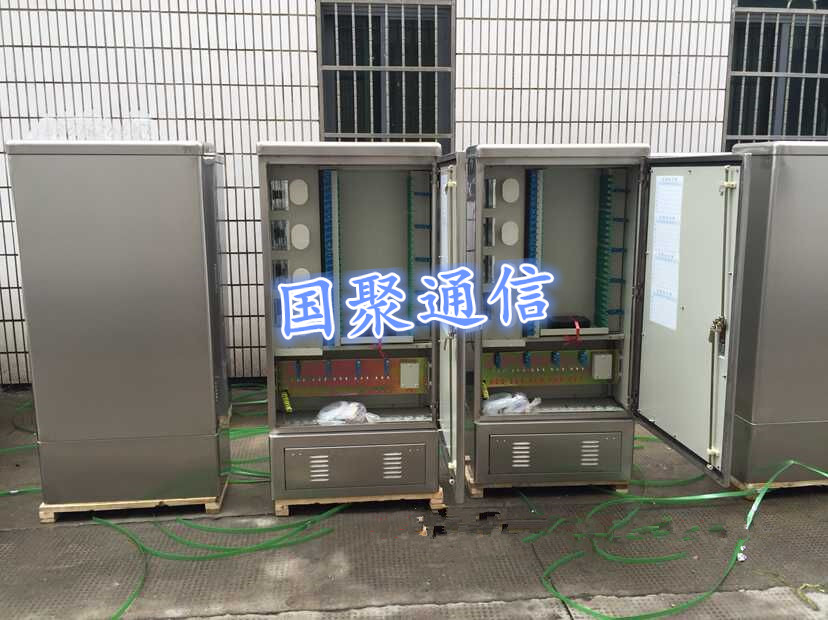

外觀結構

1、機架結構形式

1）機架結構有封閉式、半封閉式和敞開式。

2）機架高度分為2600mm、2200mm和2000mm三類。其寬度推薦選用120mm的整數倍，深度推薦選用300mm、450mm及600mm。

3）機架外形尺寸的偏差不超過±2mm；外表面對底部基準面的垂直度公差不大于3mm。

2、機械活動部分

機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。門的開啟角應不小于110°，間隙不大于3mm。

3、引入光纜彎曲半徑

引入光纜進入機架時，其彎曲半徑應不小于光纜直徑的15倍。

4、機架結構

結構應牢固，裝配應具有一致性和互換性，緊固件無松動。外露和操作部位的銳邊應倒圓角。

5、保護套、襯墊及纖芯和尾纖彎曲半徑

光纜光纖穿過金屬板孔及沿結構件銳邊轉彎時，應裝保護套及襯墊。纖芯、尾纖無論處于何處彎曲時，其曲率半徑應不小于30mm。

6、機架的表面

涂覆層應表面光潔，色澤均勻、無流掛、無露底；金屬件無毛刺銹蝕。

7、結構裝置上的文字、圖形、符號和標志

結構裝置上的文字、圖形、符號和標志應清晰、完整、無誤。

光纜交接箱的原理

 2000年以前大量的市話電纜交接箱被使用在通信中，之后隨著光纜制造技術的成熟，光纜被越來越多的使用在通信中，為了更好的接入用戶光纜交接箱被逐漸采用。其實，光纜交接箱與電纜交接箱的原理本相同，光纜交接箱是一種為主干層光纜、配線層光纜提供光纜成端、跳接的交接設備，光纜引人光纜交接箱后，經固定、熔接、配纖后，使用跳纖將有傳輸要求的光纖連通。從而對光纜進行非常方便的分配和調度。光纜交接箱是一種無源設備，并不能提供有源方面的傳輸。如簡單去認為可以把光纜交接箱看做是一個可多次反復開啟（適配器可插拔>500次）、可簡單的將光纖連通、可進出較多光纜的一個光纜接頭盒。

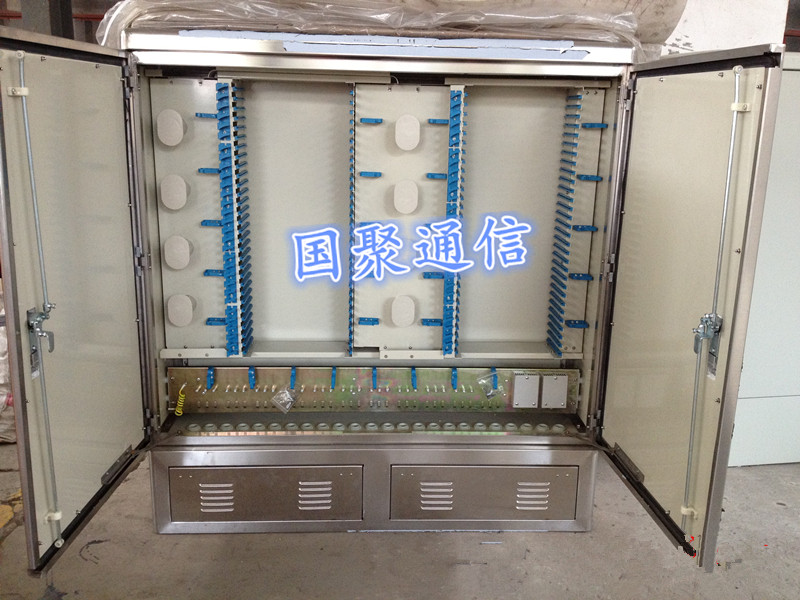

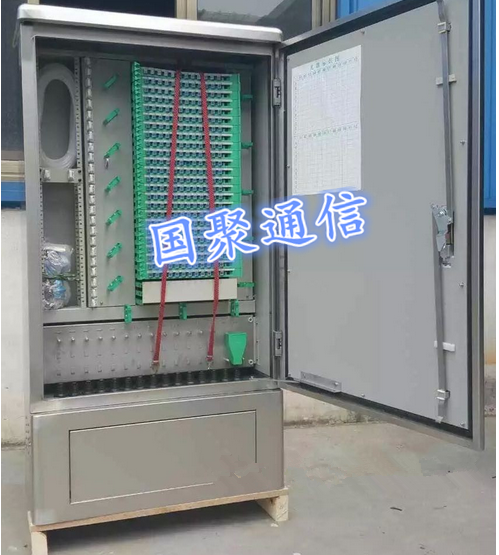

三、光纜交接箱的結構及特點

1、結構

一般的光纜交接箱均由：箱體、一體化熔接盤、光纜固定板、掛纖柱幾部分組成。光纜交接箱主要有48芯、96芯、144芯、288芯、576芯幾種。箱體材質常見的為SMC箱體。（SMC 是Sheet molding compound的縮寫，即片狀模塑料。主要原料由SMC專用紗、不飽和樹脂、低收縮添加劑，填料及各種助劑組成。它在二十世紀六十年代初首先出現在歐洲，在1965年左右，美、日相繼發展了這種工藝。我國于80年代末，引進了國外先進的SMC生產線和生產工藝。 SMC具有優越的電氣性能，耐腐蝕性能，質輕及工程設計容易、靈活等優點，其機械性能可以與部分金屬材料相媲美，因而廣泛應用于運輸車輛、建筑、電子/電氣等行業中。）

2、主要特點

 （1）全封閉機箱、防塵、防水，外形美觀。

 （2）直纖規范，滿足光纖彎曲半徑大于40mm.

（3）能同時滿足帶狀光纜和非帶狀光纜的使用需要。

 （4）具有安全、可靠的光纖存貯、保護功能。

（5）標識清楚，每芯光纖的接續和分配有明顯的標識。

交接箱的分類及規格 1.交接箱的分類
（1）按交接箱內有無接線端子分為無端子交接箱和有端子交接箱。
（2）按其接續方式不同分為壓接式和卡接式兩大類。卡接式又分為接線子卡接式和模塊卡接式，模塊卡接式細分為直卡式和旋轉式。
2.交接箱的規格
按其進出線對容量可分為150、300、600、900、1200、1800、2400、2700、3000、3600對（回線）等規格。2

交接箱的結構

交接箱的結構形式如圖1所示。
1.箱體上應有接地端子和備用端子及其標記。
2.接線排和箱體兩側應留有100～150mm操作空間。
3.箱體底部的電纜進出口應有良好的密封防潮措施。
4.在箱體內成端，上列應有固定電纜的位置、下列應留有放置充氣維護裝置的位置。
5.箱門板內側應有存放測試夾、記錄卡片和卡接專用工具的裝置。
6.產品應包括以下附件：地腳螺栓、螺母、墊圈及專用工具。

不繡鋼光纜交接箱，通常又稱為街邊柜，一般放置在主干光纜上，用于光纜分歧，它是一個無源設備，與原來的銅纜交接箱功能類似，只是將大對數的光纜，通過光纜交接箱后，分為不同方向的幾個小對數光纜，當然，這個功能光纜接頭盒也可以實現，但不同的是，光纜交接箱可以實現光纜的跳接，也可以用于測試和維護。一般，光纜交接箱是饋線光纜和配線光纜的劃分點。

分光器，通俗的說，是用于將一根纖芯中的光束，通過物理通道，廣播到多個纖芯中。目的是為了提高主干光纖的利用效率，減少主干光纖的對數。

二次分光，一般的分光器有1分2,1分4,1分8,1分16,1分32,1分64，也有1分128；如果用戶集中，在一條光路上，可以只安裝一個分光器，稱為1次分光，如果用戶分布較為分散，可以在一條光路上安裝兩個分光器，比如1分2，再接1分32，這樣，實際最大分光比還是1分64，但是可以在兩個分光器之間的線路上，減少光纜的芯數，或者提高纖芯的利用率。

分光器不一定需要放在光交箱里，可以根據實際情況進行放置。但分光器目前主要是應用于從主干光纖上進行分光，所以大多數分光器都是放在光交箱中，而且光交箱有良好的機械性能，能起到較好的保護作用。
