插片式1分4、1分4分光器產品概述：PLC分光器又稱平面波導分光器，按使用場合分可以分為微型分光器、盒式分光器和插片式分光器，盒式分光器又稱為模塊分光器，插片式1分4、1分4分光器按規格分有常用的有1分2、1分4、1分8、1分16、1分32、1分64幾種，合式分光器主要用在分纖箱里，插片式分光器主要用在插片式光分路箱里。

目錄

1. 1 FTTH核心器件---光分路器

2. 2 熔融拉錐光纖分路器

3. 3 平面光波導功率分路器

4. 4 這種器件的優點有

5. 5 主要缺點有

FTTH核心器件---光分路器

編輯

目前有兩種類型光分路器可以滿足分光的需要：一種是傳統光無源器件廠家利用傳統的拉錐耦合器工藝生產的熔融拉錐式光纖分路器（Fused Fiber Splitter），一種是基于光學集成技術生產的平面光波導分路器(PLC Splitter),這兩種器件各有優點，用戶可根據使用場合和需求的不同，合理選用這兩種不同類型的分光器件，以下對兩種器件作簡單介紹，供參考。

銳速熔融拉錐光纖分路器

編輯

熔融拉錐技術是將兩根或多根光纖捆在一起，然后在拉錐機上熔融拉伸，并實時監控分光比的變化，分光比達到要求后結束熔融拉伸，其中一端保留一根光纖（其余剪掉）作為輸入端，另一端則作多路輸出端。目前成熟拉錐工藝一次只能拉1×4以下。1×4以上器件，則用多個1×2連接在一起。再整體封裝在分路器盒中。

這種器件主要優點有（1）拉錐耦合器已有二十多年的歷史和經驗, 許多設備和工藝只需沿用而已, 開發經費只有PLC的幾十分之一甚至幾百分之一（2）原材料只有很容易獲得的石英基板, 光纖, 熱縮管, 不銹鋼管和少些膠, 總共也不超過一美元. 而機器和儀器的投資折舊費用更少，1×2、1×4等低通道分路器成本低。（3）分光比可以根據需要實時監控，可以制作不等分分路器。

主要缺點有（1）損耗對光波長敏感，一般要根據波長選用器件，這在三網合一使用過程是致命缺陷，因?yàn)樵谌W(wǎng)合一傳輸?shù)墓庑盘?hào)有1310nm、1490nm、1550nm等多種波長信號。

（2）均勻性較差，1X4標稱相差1.5dB左右，1×8以上相差更大，不能確保均勻分光，可能影響整體傳輸距離。（3）插入損耗隨溫度變化變化量大（TDL）（4）多路分路器（如1×16、1×32）體積比較大，可靠性也會降低，安裝空間受到限制。

平面光波導功率分路器

編輯

平面光波導技術是用半導體工藝制作光波導分支器件，分路的功能在芯片上完成，可以在一只芯片上實現多達1X32以上分路，然后，在芯片兩端分別耦合封裝輸入端和輸出端多通道光纖陣列。

國聚這種器件的優點有

編輯

（1）損耗對傳輸光波長不敏感，可以滿足不同波長的傳輸需要。

（2）分光均勻，可以將信號均勻分配給用戶。

（3）結構緊湊，體積小(1×32 尺寸：4×7×50mm),可以直接安裝在現有的各種交接箱內，不需特殊設計留出很大的安裝空間。

（4）單只器件分路通道很多，可以達到32路以上。

（5）多路成本低，分路數越多，成本優勢越明顯。

主要缺點有

編輯

（1）器件制作工藝復雜，技術門檻較高，目前芯片被國外幾家公司壟斷，國內能夠大批量封裝生產的企業有幾家。

（2）相對于熔融拉錐式分路器成本較高，特別在低通道分路器方面更處于劣勢。

性能指標

封裝信息

編輯

市場分析/PLC分光器 編輯

 隨著光纖通信的投資方向由通信干線,城域網,局域網,專用網等向FTTP, FTTH的方向發展.FTTH的核心光器件--PLC分光器市場的春天也隨之到來，市場需求不斷擴大，國內外光器件廠家一致看好這一市場。目前有兩種類型分光器可以滿足分光的需要：一種是傳統光無源器件廠家利用傳統的拉錐耦合器工藝生產的熔融拉錐式光纖分路器（Fused Fiber Splitter），一種是基于光學集成技術生產的平面光波導分路器(PLC Splitter),這兩種器件各有優點，用戶可根據使用場合和需求的不同，合理選用這兩種不同類型的分光器件.

PLC分光器分類/PLC分光器 編輯

 裸纖式，微型（鋼管/模塊）型，ABS盒型，帶分支器型，托盤式，插片式，機架式……

PLC分光器應用/PLC分光器 編輯

 機架式：安裝在19寸的OLT機柜內;在光纖分支入戶時，提供的安裝設備是標準數字機柜;當ODN需要放置于桌上時。
ABS盒式：安裝在19寸標準機架內;在光纖分支入戶時，提供的安裝設備是光纜交接箱;在光纖分支入戶時，客戶指定的設備內安裝。
裸纖式：   ① 安裝在各種類型的尾纖盒內。 ② 安裝在各種類型的測試儀表內及WDM系統。
分支器型：①安裝在各種類型的光配器材內。②安裝在各種類型的光測試儀表內。
微型：①安裝在光纜接頭盒內。②安裝在模塊盒內。③安裝在配線箱內。

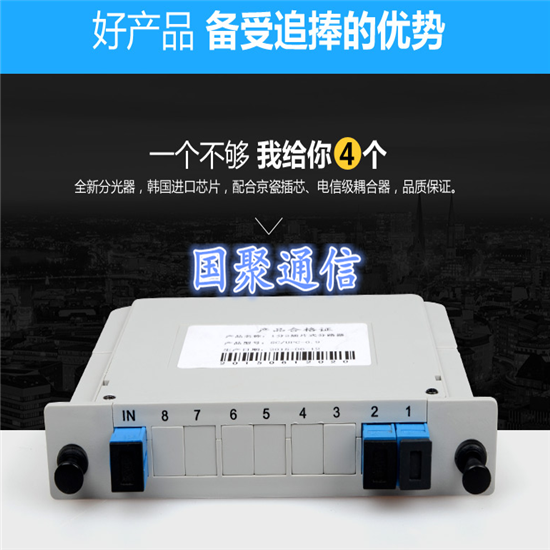

插片式：本設備是用于FTTX系統中需分光的用戶接入點，主要完成進入小區或大樓的光纜成端，具有光纖的固定、開剝、熔接、跳線、分路等功能，分光后以入戶光纜的形式進入終端用戶。
托盤式：適用于各類型的光纖分路器、波分復用器等集成安裝使用。
選用優質的光纖連接器、適配器，低插入損耗、高回波損耗；（注 ：單層托盤最大可配置1分16適配器接口，雙層托盤最大可配置1分32適配器接口。）

PLC分光器封裝方式/PLC分光器 編輯

PLC分光器封裝方式：裸纖，ABS盒

PLC分光器組成部分/PLC分光器 編輯

 內部由一個PLC光分路器芯片和兩端的光纖陣列耦合組成。芯片采用半導體工藝在石英基底上生長制作一層分光波導，芯片有一個輸入端和N個輸出端波導。然后在芯片兩端分別耦合輸入輸出光纖陣列。
外部由ABS盒子和方形鋼管，光纜及光纖連接頭。

PLC分光器技術指標/PLC分光器 編輯

1） 插入損耗。
光分路器的插入損耗是指每一路輸出相對于輸入光損失的dB數，其數學表達式為：Ai=-10lg Pouti/Pin ，其中Ai是指第i個輸出口的插入損耗；Pouti是第i個輸出端口的光功率；Pin是輸入端的光功率值。
2）  附加損耗。
附加損耗定義為所有輸出端口的光功率總和相對于輸入光功率損失的DB數。值得一提的是，對于光纖耦合器，附加損耗是體現器件制造工藝質量的指標，反映的是器件制作過程的固有損耗，這個損耗越小越好，是制作質量優劣的考核指標。而插入損耗則僅表示各個輸出端口的輸出功率狀況，不僅有固有損耗的因素，更考慮了分光比的影響。因此不同的光纖耦合器之間，插入損耗的差異并不能反映器件制作質量的優劣。
3）  分光比。
分光比定義為光分路器各輸出端口的輸出功率比值，在系統應用中，分光比的確是根據實際系統光節點所需的光功率的多少，確定合適的分光比（平均分配的除外），光分路器的分光比與傳輸光的波長有關，例如一個光分路在傳輸1.31 微米的光時兩個輸出端的分光比為50：50；在傳輸1.5μm的光時，則變?yōu)?0：30（之所以出現這種情況，是因?yàn)楣夥致菲鞫加幸欢ǖ膸挘捶止獗然静蛔儠r(shí)所傳輸光信號的頻帶寬度）。所以在訂做光分路器時一定要注明波長
