8系統(DDF)數字配線架-結構完美 安裝簡介
8系統數字配線架、10系統數字配線架、16系統數字配線架、20系統數字配線架、21系統數字配線架
國聚通信是一家專業生產和銷售各類鈑金產品的公司,集設計,生產,銷售和提供服務為一體。我們可根據您的要求進行設計,制造生產各類網絡機柜、服務器機柜、戶外防水機柜、操作臺、屏幕墻、電力柜、配線機柜、19英寸機架安裝的ODF光纖配線架、DDF數字配線架、MDF音頻配線架等系列產品。(均可根據您的要求定做!)
1.系列眾多:西門子、愛立信、AT&T、富士通、NEC、BNC等制式;75、120歐姆等不同阻抗系列、各種柜架體等多種組合供客戶選擇;
2. 性能:嚴格的結構設計、優質的金屬、非金屬材料、標準鍍金以及精湛、嚴格的工藝確保產品的性能穩定、可靠;
3. 結構:完整科學的的線纜結構,無論中間走線、兩側走線、前后跳線、架間跳線均更符合您的使用習慣,操作更加方便,完整的接地系統、多樣的固定方式、90度旋轉的單元體等細節完美的設計,確保客戶使用更加方便。
|
序號 |
產品名稱 |
規格型號 |
外形尺寸(高*寬*深) |
材質 |
|
1 |
機 架 |
FM-DDF |
2200*600*300 2000*600*300 |
|
|
2 |
單元體模塊 |
8系統 |
100*485*90 |
純銅 |
|
3 |
單元體模塊 |
10系統 |
100*485*90 |
純銅 |
|
4 |
單元體模塊 |
16系統 |
140*485*90 |
純銅 |
|
5 |
單元體模塊 |
20系統 |
140*485*90 |
純銅 |
|
6 |
單元體模塊 |
24系統 |
140*550*90 |
純銅 |
◇ 系列眾多:西門子、AT&T、富士通、NEC等制式;75、120歐姆等不同阻抗系列、各種柜架體等多種組合供客戶選擇;
◇ 性能方面:嚴格的結構設計、優質的金屬、非金屬材料、標準鍍金以及精湛、嚴格的工藝確保產品的性能穩定、可靠;
◇ 管理方面:完整科學的的線纜結構,無論中間走線、兩側走線、前后跳線、架間跳線均更符合您的使用習慣,操作更加方便;
◇ 細節方面:完整的接地系統、多樣的固定方式、90度旋轉的單元體等細節完美的設計,確保客戶使用更加方便。
依據標準科興公司生產的DDF產品是參照國內外同類產品的優點,嚴格遵循各種行業標準:
1. YD/T779-1999 《數字配線架》
2. YD/TP43-1998 《外導體、內徑為5.6mm、3.8mm及2.8mm射頻同軸連接器技術要求和體驗方法》










技術指標
1.環境要求:
1) 工作溫度: -5℃~+40℃
2) 貯存溫度: -25℃~55℃
3) 工作相對濕度: ≤85%(+30℃)
4) 貯存相對濕度: ≤75%
5) 大氣壓力: 70KPa~106Kpa
2.設備機架:
1) 機架高度:2000mm、2200mm、2600mm
2) 機架材料:鋁型材
3) 進纜方式:上進纜、下進纜
4) 操作方式:全正面操作
5) 機框顏色:世紀黃、電信灰
6) 接地方式:銅條
3.同軸連接器:
1) 特征阻抗:75Ω
2) 工作速率:2Mb/s、8 Mb/s、34 Mb/s、140 Mb/s、155 Mb/s(部分制式除外)
3) 絕緣電阻:>1000MΩ(500VDC)
4) 抗電強度:≥1000V(50HzAC)/min,不擊穿、無飛弧
5) 接觸電阻:外導體≤2.5mΩ(壓接),內導體≤10 mΩ
6) 介入損耗:≤0.3dB (50KHz~233MHz)
7) 回波損耗:≥18dB (50KHz~233MHz)
8) 回線間串音防衛度:≥70dB(50KHz~233MHz)
9) 拉脫力:>50N
10) 連接器壽命:≥1000次
11) 材料:黃銅、鈹青銅
12) 同軸連接器鍍金厚度:≥2um
國聚通信經營產品:
一、 總配系列(MDF):25回線保安排,32回線測試排,100回線保安排,128回線測試排,195回線寬帶模塊,256回線寬帶接線模塊,各類型保安單元,告警器,總配線架(柜)
二、柜) 光配系列(ODF):光纖適配器、熔纖盤,六位卡條(附件)、光纖跳線、尾纖、ODF配線箱、光纖面板、終端盒、光纖配線單元、光纖配線架(等
三、 數配系列(DDF):西門子數字配線架、同軸連接器等
四、綜合布線產品:網絡配線架、理線架、110跳線架,超5類、6類模塊、信息面板,卡接模塊,科隆模塊,不銹鋼背架,分線盒、網絡與通 信工具等。

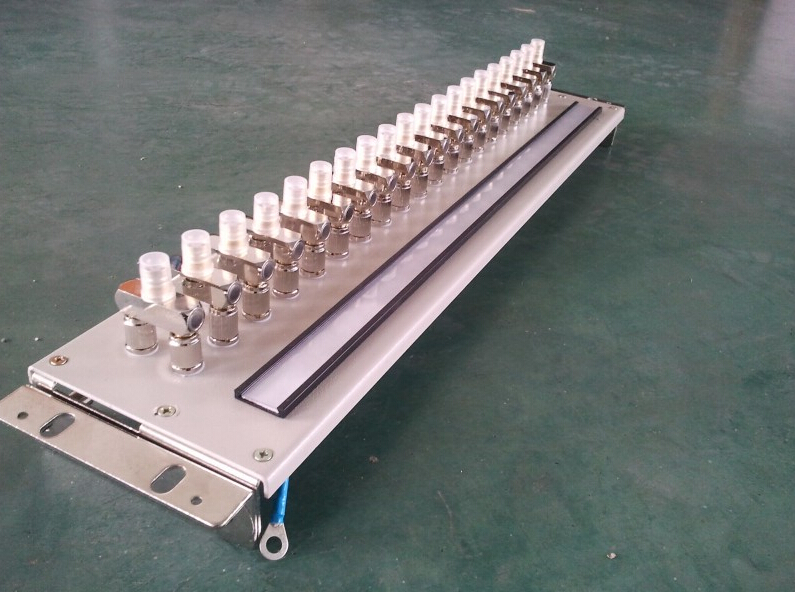

DDF數字配線架(8系統/10系統/16系統/20系統/24系統)
國聚通信! 質量!誠信為本!------
