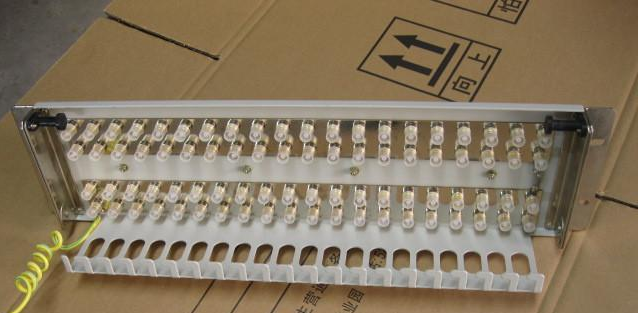

DDF數字配線架（圖文講解）
DDF（Digital Distribution frame）數字配線架
DDF數字配線架型號：8系統10系統16系統20系統
數字配線架又稱高頻配線架，在數字通信中越來越有優越性，它能使數字通信設備的數字碼流的連接成為一個整體，從速率2Mb/s～155Mb/s信號的輸入、輸出都可終接在DDF架上，這為配線、調線、轉接、擴容都帶來很大的靈活性和方便性。
數字配線架優點
數字配線架的機架采用特殊鋁型材作材料、強度高，重量輕，外形美觀。采用單元式結構，配置安裝靈活方便。機架為窄架結構，內有足夠的布線、貯線空間，電纜走線清晰美觀。
數字配線架的功能
配線功能：同速率、同阻抗、同方向、在數字配線架上收、發之間構成通信鏈路的連接方式。跳線功能：同速率、同阻抗、同方向、在數字配線架上任一收與任一發間進行互相連接的方式。轉接功能：同速率、同阻抗、不同方向、在數字配線架上任一收與任一發間進行互相連接的方式。測試功能：線序清晰，便于進行檢測或自環測試。
數字配線架的機械性能
1、拉脫力：同軸連接器與電纜連接后抗電纜拉伸力應大于50N；
2、機械耐久性：同軸連接器插拔1000次后，應符合行標2.3.1.3，2.3.1.7，2.3.1.8，2.4.2，2.4.3和6.2的規定，且接觸面仍有電鍍層，不得露出基底材料；
3、數字配線架所有零件采用的材料應具有防腐性能，如無防腐性能應做防腐處理；其物理、化學性能必須穩定；各種材料之間必須相容；
4、數字配線架所有非金屬材料結構件的燃燒性能應符合GB/T5169.7-1985標準中試驗A的要求；
5、導體彈性材料應采用鈹青銅、錫青銅；
6、同軸連接器內外導體接觸區域，應先鍍一中間層（過渡層）后，再鍍厚度金鈷合金。
數字配線架的電氣性能
1、工作速率：2Mbit/s、8Mbit/s、34Mbit/s、45Mbit/s、140Mbit/s、155Mbit/s；
2、特性阻抗：75Ω（標稱值）。
3、同軸連接器接觸電阻；外導體不大于2.5mΩ，經機械耐久性實驗后其增值不大于2.5mΩ；內導體不大于10mΩ，經機械耐久性試驗后其增值不大于10mΩ。
4、絕緣電阻：連接器內、外導體之間、內導體與單元板金屬件之間的絕緣電阻應大于1000MΩ，測量回路的直流電壓為500V±50V。
5、耐電壓：連接器內、外導體之間、內導體與單元板金屬件之間應能經受頻率為50Hz，有效值為1000V的交流電壓1min的作用而無擊穿、無飛弧。
6、回線間串音防衛度：不小于70dB（50kHz～233MHz）
7、介入損耗：不大于0.3dB（50kHz～233MHz）
8、回波損耗：不小于18dB（50kHz～233MHz）
數字配線架的環境要求
工作溫度：5℃～40℃；
相對濕度：不大于85％（30℃時）；
大氣壓力：70～106Kpa；
貯運濕度：-25℃～+55℃。
DDF數字配線架實用新型的一種數字配線架，其用于通訊設備間的信號配線和轉接，包括至少一配線子架模塊，以及一交叉連接單元，位于該配線子架模塊上，該交叉連接單元至少包括一組多個多選一繼電器，該多個多選一繼電器的至少一接入端口并接在一起，并與一單片機電連接，通過該單片機選擇可導通的繼電器，進行選擇該配線子架模塊上的輸出端子與輸入端子之間的導通；所述并接的接入端口與該配線子架模塊上的一側端子電連接；所述多選一繼電器的單一端與所述配線子架模塊上的另一側對應端子電連接。本實用新型產品可以通過單片機對該DDF架中的交叉連接單元中進行交叉和環回控制操作，簡單易行，操作簡單，失誤率低。
