50兆瓦光伏組件生產線設計方案--武漢三工光電設備制造有限公司可以根據客戶的特殊需求，為客戶定制設備。網上圖片僅供參考,設備價格面議。歡迎您的咨詢！您可以通過留言短信給我們，或者直接通過旺旺和我們聯系，我們將在第一時間回復您，您的咨詢就是對我們最大的支持和信任，我們將竭誠為您提供服務！三工光電的工程師將為每一位客戶提供一整套獨一無二的解決方案，我們將從加工質量、生產效率、生產成本、承受價位等方面作為參考因素并為客戶提供完整的太陽能晶硅電池板封裝線解決方案及交鑰匙工程。

聯 系 人: 王丹丹
廠家手機: 15671696592
廠家電話: 86-027-59722666-8012
廠家名稱：武漢三工光電設備制造有限公司

50兆瓦光伏組件生產線設計方案項目的構成

一產品方案及產量

根據目前市場容量及需求預測,項目建設規模確定為15MW/年，生產太陽能電池組件系列規格為1～280W，具體批次規格可根據市場需求情況進行調節。

二生產技術工藝

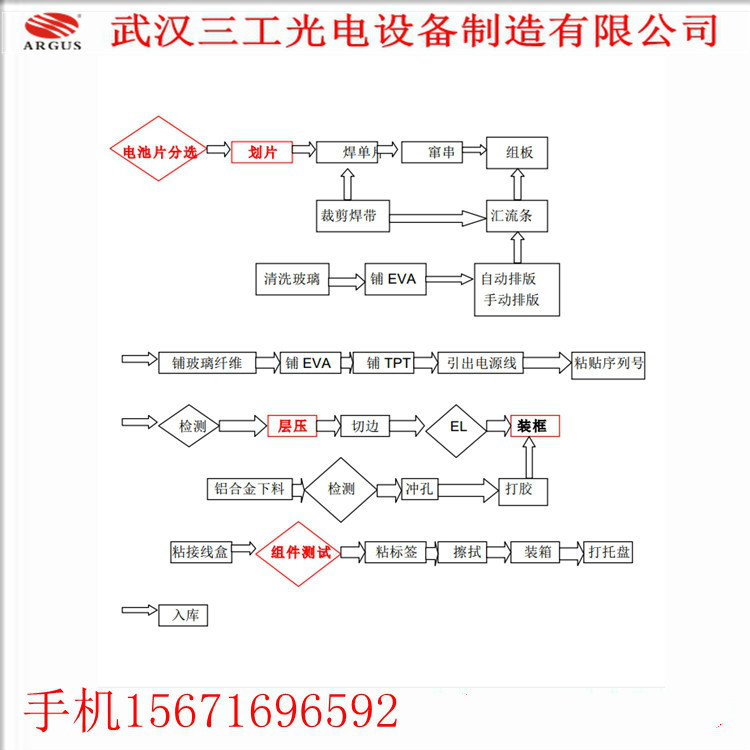

太陽能電池組件封裝工藝流程見圖一所示。

三主要設備

（1）主要生產設備：組件測試儀、EL組件缺陷測試儀、疊層臺、全自動層壓機、全自動層壓機、裝框機。

（2）主要檢測設備：單片測試儀、組件測試儀、

四生產環境配套

廠區總面積約4000平方米。其中生產廠房面積2300平方米。

對生產廠房的建設要求：

（1）除特殊要求外，廠房內光照度、溫度、濕度、大氣壓力、通風排放設施應能達到一般電子產品裝配用廠房要求。

 （2）焊接、組件疊層、層壓工作區廠房應為一般凈化廠房，室溫應為25℃-30℃。

（3）組件測試工位室溫為25℃±2℃。

依據上述要求及各工序的需要建設廠房有：原材料庫房、準備車間廠房、組件封裝線（潔凈廠房）、組件維修線（潔凈廠房）、成品庫等構成。

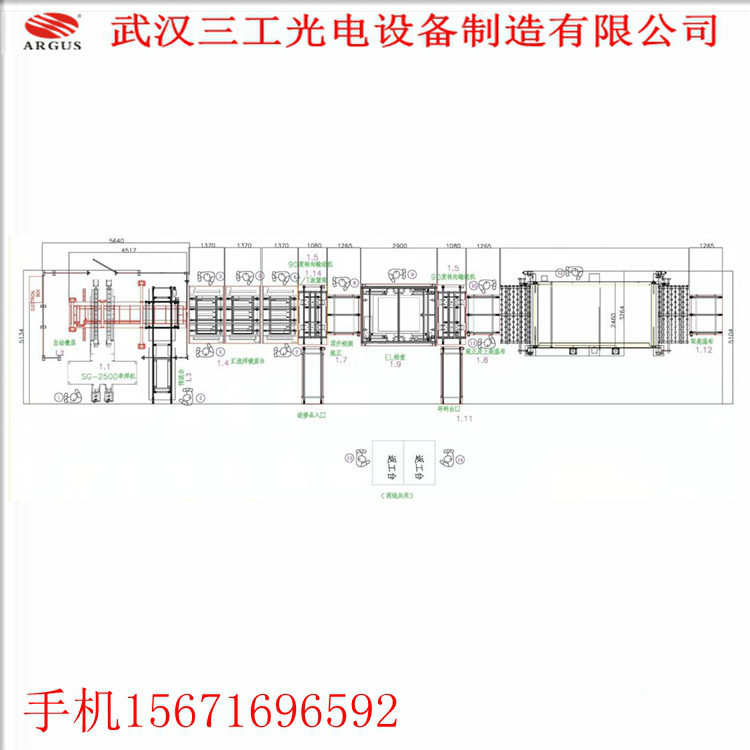

項目實施方案一組件封裝線主要設備配置方案

以功率為180W組件（采用125規格電池片，6×12=72片排布，外形尺寸為1580×808×50mm）為例，15MW生產線需封裝電池組件83334塊，消耗電池片總計6000048片。每年按250個工作日進行計算，要求日產334塊電池組件。若按每天16小時兩班工作制，則要求每小時生產21塊組件。

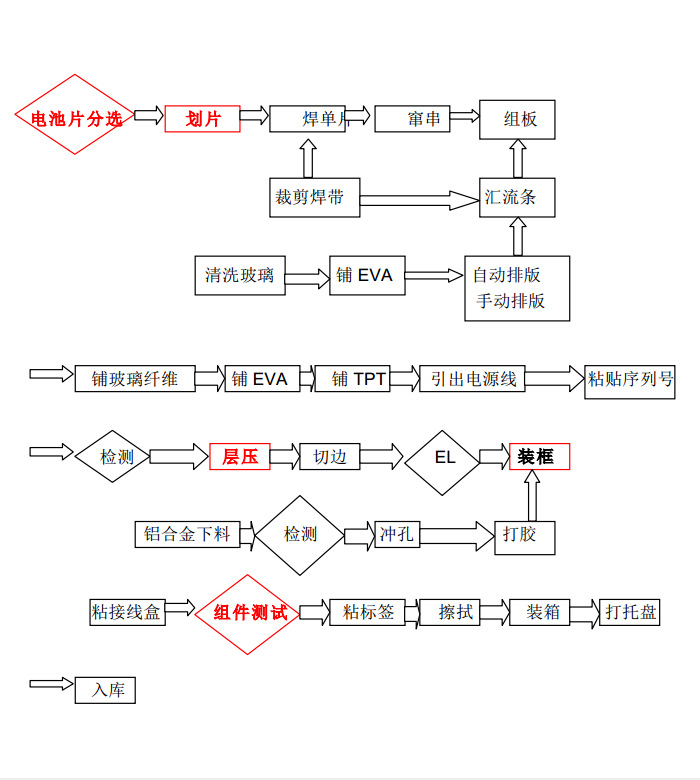

太陽能電池組件生產工藝流程：

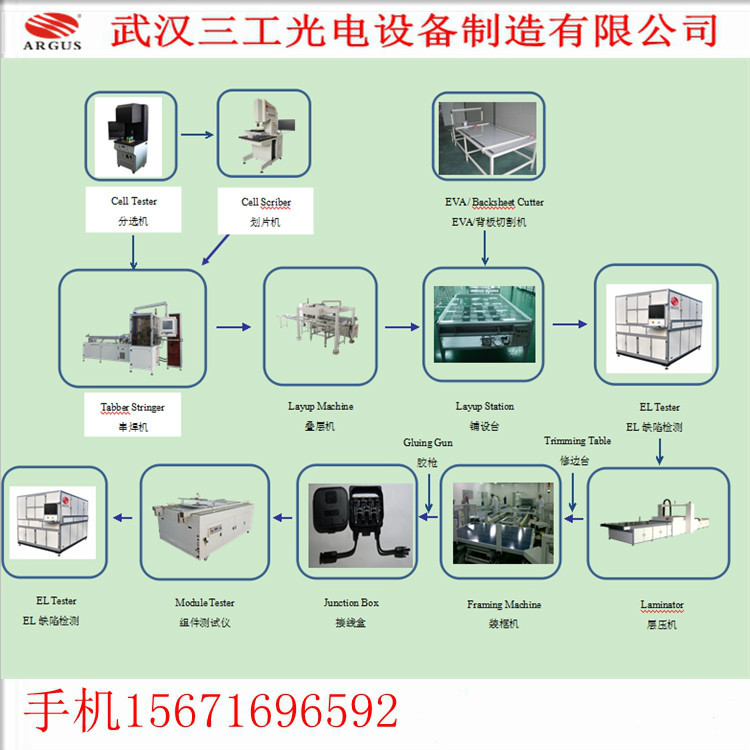

50兆瓦光伏組件生產線設計方案清單

組件測試儀

EL缺陷測試儀

串焊機

全自動層壓機

.............

更多產品請立即點擊我們的網站
http://sunic99.cn.alibaba.com
公司名稱：武漢三工光電設備制造有限公司
公司品牌：三工光電
英文品牌：SUNIC

阿里旺旺:

聯系人:王丹丹
手機:15671696592
電話:027-59722666-8012
阿里旺旺:sunic99
郵箱地址:sunicwdd@sunic.com.cn

相關配套設備推薦

串焊機

聯系方式

公司名稱：武漢三工光電設備制造有限公司

公司地址：中國湖北武漢東湖新技術開發區黃龍山北路4號

郵政編碼：430000

聯系人:王丹丹
手機:15671696592
電話:027-59722666-8012

武漢三工光電設備制造有限公司是一家專 業從事太陽能光伏激光應用設備及測試設備的生產知名廠家，我公司生產激光劃片機（用于太陽能電池片的切割與劃片）、太陽能電池分選機（用于太陽能電池單片 的短路電流、開路電壓、最大功率、填充因子、逆向電流等電性能指標測試）、太陽能組件測試儀（用于太陽能組件的最大功率、開路電壓、短路電流等電性能指標 測試）、全自動/半自動EL缺陷測試儀（用于測試太陽能電池、組件有無隱裂、碎片、虛焊、斷柵及不同轉換效率單片電池異常現象），串焊機（主要用于用于全 自動晶硅太陽電池組件中單晶、多晶電池片的串焊,適用于晶硅太陽電池片40mm×125mm到156mm×156mm的串聯焊接。）我公司深耕太陽能光伏 行業多年，可為您提供完整太陽能電池組件生產線咨詢解決方案。
