新鄉400*400鏈式分格論 分格輪廠家新鄉共成直銷電話/微信：13525008219郭廷勇 QQ：919092944常規型號之外的分隔輪，共成公司可根據貴公司需要為您定制，歡迎您來電或QQ 旺旺聯系：gczdsb
400*400鏈式分格輪（分格論）技術參數：
內徑：400mm，
高度：520，
功率：2.2kw
材質：鑄鐵 碳鋼 不銹鋼材質可根據需要而定

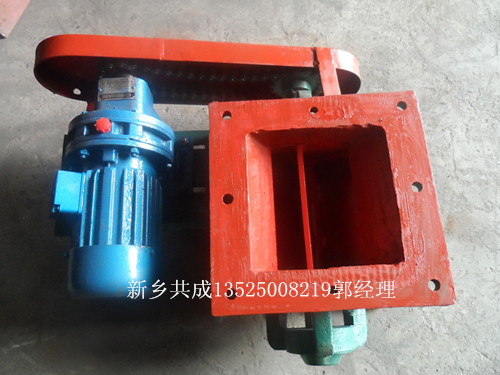

鏈式分格輪（分格論
鏈式分格輪（分格論）工作原理：
鏈式分格輪（分格論）、星形卸料器是一種定量給料設備，卸灰閥配用擺線針減速機，它通過減速機出軸直接與主軸剛性聯接，從而帶動主軸和葉輪旋轉。葉輪上裝有若干個葉輪片，其上裝有橡膠密封片，用壓板壓緊，密封片緊貼外殼內壁。當電機旋轉時，主軸、葉輪同時旋轉，物料從上部料倉通過進料口進入葉輪槽內，旋轉的葉輪把物料帶到出料口喂送出去。葉輪給料機給粉量的調節是靠改變電磁調速異步電動機的轉數來達到的。變速系統是由一級蝸輪與蝸桿付構成的。當變速時由蝸桿付通過安裝在同一主軸上的刮板，供給葉輪和測量葉輪帶著煤粉在供給葉輪殼內轉180°到供給葉輪殼缺口處，落到測量葉輪內的齒槽，測量葉輪再轉180°又把煤粉帶到下部體內的缺口處煤粉即落入出粉管中，按此過程就達到連續、均勻給粉和防止停機時煤粉自流的目的。
分格論卸料器
分格論卸料器、卸料閥是氣力輸送系統中的主要設備，對于正壓輸送系統或負壓輸送系統，葉輪給料機可以連續均勻地向輸送管供料，比較適用于正、負壓氣力輸送系統，脈沖除塵設備和精密喂料等場合。能起到供料、鎖住氣流的作用，由于轉子的低速度旋轉及轉子與殼體內腔的極小間隙，有效地阻止氣流的逆向流動，從而保證了系統內的氣壓穩定和物料的正常排出。
圓口6升卸料閥
1.軸承蓋 2.軸承 3.彈簧擋圈 4.快速拆卸螺栓 5.后端蓋 6.密封壓蓋 7.石棉盤根 8.葉輪及主軸 9.殼體 10.前端蓋 11.刀片壓板 12.彈性刀片 13.平鍵 14.減速機 15.電動機
碳鋼材質星行卸料器
分格論卸料器主要技術參數：
連接尺寸說明：A表示圓形法蘭外徑；B表示圓形法蘭螺栓孔尺寸；C表示圓形法蘭內徑；A1表示方形法蘭外徑，B1表示方形法蘭螺栓孔尺寸，C1表示方形法蘭內徑，H表示殼體高度。
|
YJD-型號 Type |
每轉體積 |
減速電機型號 | 轉速 | 工作溫度 | 重量 | 安裝聯接尺寸 | ||||||||
| KW | r/min | ℃ | Kg | A | B | C | A1 | B1 | C1 | H | L | N-Φ | ||
| 2型 | 2立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 80 | Φ240 | Φ200 | Φ150 | 240 | 200 | 150 | 240 | 870 | 8-Φ11 |
| 4型 | 4立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 100 | Φ280 | Φ240 | Φ180 | 280 | 230 | 180 | 280 | 910 | 8-Φ13 |
| 6型 | 6立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 120 | Φ300 | Φ260 | Φ200 | 290 | 250 | 200 | 300 | 930 | 8-Φ13 |
| 8型 | 8立升/轉 | XLD3-59-0.75 | 24 | ≤280 | 130 | Φ320 | Φ280 | Φ220 | 310 | 270 | 220 | 320 | 995 | 8-Φ13 |
| 10型 | 10立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 140 | Φ340 | Φ300 | Φ240 | 330 | 290 | 240 | 340 | 1030 | 8-Φ15 |
| 12型 | 12立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 150 | Φ360 | Φ320 | Φ260 | 350 | 310 | 260 | 360 | 1050 | 8-Φ15 |
| 14型 | 14立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 165 | Φ380 | Φ340 | Φ280 | 380 | 330 | 280 | 380 | 1070 | 8-Φ18 |
| 16型 | 16立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 175 | Φ400 | Φ360 | Φ300 | 400 | 350 | 300 | 400 | 1090 | 8-Φ18 |
| 18型 | 18立升/轉 | XLD3-59-1.5 | 24 | ≤280 | 210 | Φ420 | Φ380 | Φ320 | 420 | 370 | 320 | 420 | 1140 | 8-Φ18 |
| 20型 | 20立升/轉 | XLD3-59-1.5 | 24 | ≤280 | 230 | Φ440 | Φ400 | Φ340 | 440 | 390 | 340 | 440 | 1160 | 8-Φ18 |
| 26型 | 26立升/轉 | XLD4-59-1.5 | 24 | ≤280 | 300 | Φ500 | Φ460 | Φ400 | 510 | 450 | 400 | 520 | 1260 | 8-Φ18 |
| 30型 | 30立升/轉 | XLD4-59-2.2 | 24 | ≤280 | 350 | Φ540 | Φ500 | Φ440 | 540 | 490 | 440 | 560 | 1335 | 8-Φ18 |
| 40型 | 40立升/轉 | XLD4-59-/3 | 24 | ≤280 | 570 | Φ610 | Φ560 | Φ480 | 600 | 550 | 480 | 620 | 1470 | 16-Φ18 |
| 60型 | 60立升/轉 | XLD4-59-3 | 24 | ≤280 | 600 | Φ660 | Φ610 | Φ500 | 660 | 6610 | 500 | 680 | 1500 | 16-Φ18 |
| 80型 | 80立升/轉 | XLD5-59-4 | 24 | ≤280 | 490 | Φ670 | Φ620 | Φ540 | 670 | 620 | 540 | 720 | 1580 | 16-Φ18 |
| 100型 | 100立升/轉 | XLD5-59-4 | 24 | ≤280 | 900 | Φ740 | Φ680 | Φ600 | 730 | 680 | 600 | 800 | 1700 | 16-Φ18 |
| 250型 | 250立升/轉 | XLD6-59-5.5 | 24 | ≤280 | 1100 | 1060×900 | 960×800 | 860×700 | 1000 | 2050 |
22-Φ20 |
|||
