河南YJD-CX-6卸料鎖風裝置卸料閥

河南YJD-CX-6卸料鎖風裝置卸料閥 卸灰閥 閉風器生產廠家新鄉共成聯系電話：13525008219  QQ：919092944

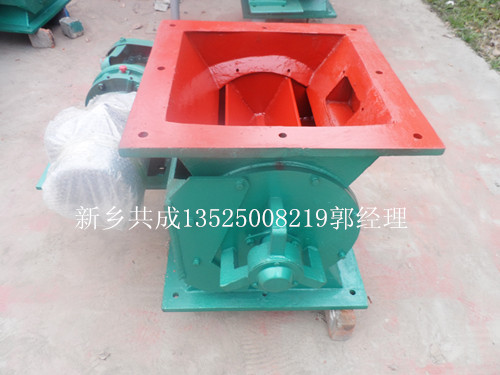

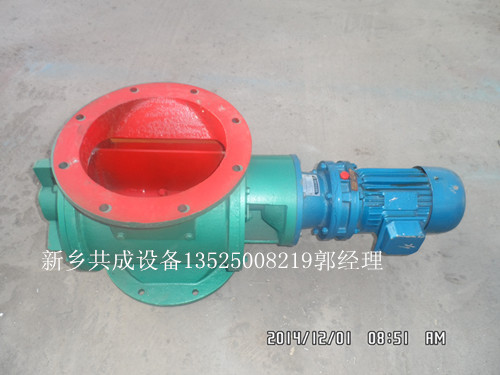

卸料鎖風裝置入料、出料口徑有方形、圓形供您選擇，如有特殊規格的卸料裝置、卸料閥，新鄉共成公司可為您單獨量身定制。

河南新鄉YJD-CX-6卸料鎖風裝置參數：
內經：200mm
高度:300mm
電機功率:0.75kw
重量：120kg


工作原理：
   星形卸料器是一種定量給料設備，卸灰閥配用擺線針減速機，它通過減速機出軸直接與主軸剛性聯接，從而帶動主軸和葉輪旋轉。葉輪上裝有若干個葉輪片，其上裝有橡膠密封片，用壓板壓緊，密封片緊貼外殼內壁。當電機旋轉時，主軸、葉輪同時旋轉，物料從上部料倉通過進料口進入葉輪槽內，旋轉的葉輪把物料帶到出料口喂送出去。葉輪給料機給粉量的調節是靠改變電磁調速異步電動機的轉數來達到的。變速系統是由一級蝸輪與蝸桿付構成的。當變速時由蝸桿付通過安裝在同一主軸上的刮板，供給葉輪和測量葉輪帶著煤粉在供給葉輪殼內轉180°到供給葉輪殼缺口處，落到測量葉輪內的齒槽，測量葉輪再轉180°又把煤粉帶到下部體內的缺口處煤粉即落入出粉管中，按此過程就達到連續、均勻給粉和防止停機時煤粉自流的目的。

1.軸承蓋    2.軸承    3.彈簧擋圈    4.快速拆卸螺栓    5.后端蓋   6.密封壓蓋    7.石棉盤根    8.葉輪及主軸    9.殼體    10.前端蓋  11.刀片壓板    12.彈性刀片    13.平鍵    14.減速機    15.電動機

安裝
只需將卸料器法蘭與設備法蘭對接即可，其余無需任何支架。總裝解體

⑴. 擰下前端蓋（10）與擺線針輪間的緊固螺栓，卸下擺線針輪減速機（14）與電機（15）。

⑴. 擰下前端蓋的緊固螺栓，用兩只快速拆卸螺栓把前端蓋拉出（注意：兩邊要平行）。

⑵. 擰下后端蓋（5）的緊固螺栓，用兩只快速拆卸螺栓把后端蓋與葉輪（8）一起拉出（注意：兩邊要平行），卸下后端蓋上的軸承蓋（1），取下軸用彈簧擋圈，沿軸間輕輕錘打葉輪軸，即可拆開后端蓋與葉輪，葉輪與軸是整體的。

 ⑶. 擰下葉片上的緊固螺栓，即可卸下彈性刀片（12）及壓板（11）（注：彈性刀片可進行自由調節）。

卸料鎖風裝置主要技術參數：

連接尺寸說明：A表示圓形法蘭外徑；B表示圓形法蘭螺栓孔尺寸；C表示圓形法蘭內徑；A1表示方形法蘭外徑，B1表示方形法蘭螺栓孔尺寸，C1表示方形法蘭內徑，H表示殼體高度。
YJD-CX-6卸料鎖風裝置組裝
組裝時按上述拆卸相反順序進行，注意以下幾點：

    清洗完的零件組裝前，應對滑動和滾動表面涂以潤滑油，以形成初潤滑條件。

1. 在拆卸中，如果毛氈被損壞應重新?lián)Q上，以免造成滲漏油，對耐油橡膠密封環要注意調整彈簧的松緊度，并涂滿油脂，以保證良好的密封性。
2. 石棉盤根（7）的調節，我廠在出廠前已作初步調節，如開機時發現漏氣（漏料），應將密封壓蓋（6）螺栓擰緊，直至不漏氣（漏料）為止。（注意：要平行適可而止，不可擰得太緊，以免損壞設備）
3. 刀片的調節，在工作中如發現設備的氣密性能減退，應檢查刀片同機體是否有縫隙。如有縫隙，應將壓板螺絲擰開、把刀片調整至貼緊機體內壁，再擰緊螺絲即可。因刀片同機體是軟接觸，故不必考慮被大顆粒卡死。
4. 整機裝配好后，應拆開電機風罩，轉動輸出軸，了解葉輪轉動情況，若確實無故障，即可正式試車運行。
   溫馨提示：
   河南YJD-CX-6卸料鎖風裝置卸料閥有方形、圓形入料出料口，共成公司也常為客戶定制非標碳鋼、不銹鋼、鑄鐵卸料閥，如有風壓請您在咨詢訂購時告知，這樣可為您選擇具有鎖風閉風性能的卸料閥、也稱為閉風器、關風機。
