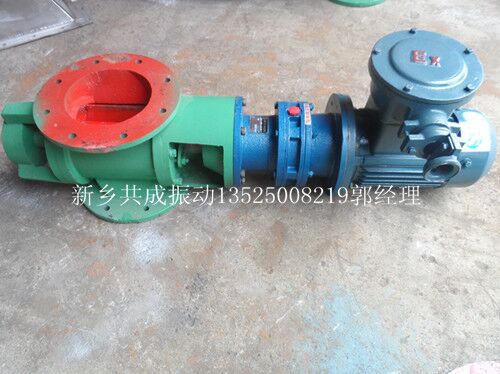

新鄉YJD-26型旋轉卸料閥 星型卸灰閥型號高度520mm，內經400*400、功率2.2kw材質鑄鐵 碳鋼 不銹鋼,卸料閥、卸灰閥咨詢訂購請聯系：0373-2513806 13525008219 QQ：919092944
產品介紹：
旋轉卸料閥 星型卸灰閥又稱之為YCD星型卸料器又名剛性葉輪給料機，電動卸灰閥，它由電機、齒差行星減速器（X）或針輪擺線減速機（Z）與轉龍式卸料器三部分組成。共有兩個系列，48種規格。進出口法蘭方形的為A型，圓形的B型。本卸料裝置是除塵設備排灰、送風和其它設備給料的主要設備，適用于粉狀物料和顆粒狀物料。為環保、治金、化工、糧食、食品等工業部門廣泛應用。
旋轉卸料閥 星型卸灰閥特點：
1、結構緊湊，造型美觀，使用方便。
2、運轉平穩，噪音低。
3、由于軸承、齒箱離開殼體一段距離，對于高溫、潤滑都有較大改善。
旋轉卸料閥 星型卸灰閥結構：
旋轉卸料閥 輸送物料的溫度可達280°C兩端軸承與葉輪有一定隔離，能防止超細粉料與軸承接觸。耐高溫型剛性葉輪給料機輸送物料的溫度可達500°C,采用鏈輪連接。剛性葉輪喂料機減速機和卸料器殼體有一定的距離。剛性葉輪喂料機組成及別稱.通常旋轉給料器的結構是由帶有數片葉片的轉子葉輪、殼體、密封件及減速器、電動機等組成鋼性葉輪給料機又稱旋轉給料器，鎖氣閥，星型卸灰閥，星型下料器，星型卸料器等名稱。
在運轉中較高兩端進料少，因此磨損耗小，比一般葉輪給料機具有明顯的節能功效；
2、兩端軸承挑出本體之外，軸承內不易進粉而免除不應有的磨損，改老式的滑動軸承為滾動軸承，使用極為可靠。
回轉鎖風喂料機(喂料器) 可配多種傳動裝置，用戶根據需要可配直聯型的擺線針輪減速機、齒輪減速電機，或電機、減速機分開安裝，直聯型的進出 料端接通后即可使用，極為方便，如配主調速電機可隨意控制給料數量。
1.軸承蓋 2.軸承 3.彈簧擋圈 4.快速拆卸螺栓 5.后端蓋 6.密封壓蓋 7.石棉盤根 8.葉輪及主軸 9.殼體 10.前端蓋 11.刀片壓板 12.彈性刀片 13.平鍵 14.減速機 15.電動機
旋轉卸料閥 星型卸灰閥工作原理：
河南新鄉鎖風喂料器(鎖風喂料機)配用擺線針減速機，它通過減速機出軸直接與主軸剛性聯接，從而帶動主軸和葉輪旋轉。葉輪上裝有若干個葉輪片，其上裝有橡膠密封片，用壓板壓緊，密封片緊貼外殼內壁。當電機旋轉時，主軸、葉輪同時旋轉，物料從上部料倉通過進料口進入葉輪槽內，旋轉的葉輪把物料帶到出料口喂送出去
旋轉卸料閥 卸灰閥主要技術參數：
連接尺寸說明：A表示圓形法蘭外徑；B表示圓形法蘭螺栓孔尺寸；C表示圓形法蘭內徑；A1表示方形法蘭外徑，B1表示方形法蘭螺栓孔尺寸，C1表示方形法蘭內徑，H表示殼體高度。
|
YJD-型號 Type |
每轉體積 |
減速電機型號 | 轉速 | 工作溫度 | 重量 | 安裝聯接尺寸 | ||||||||
| KW | r/min | ℃ | Kg | A | B | C | A1 | B1 | C1 | H | L | N-Φ | ||
| 2型 | 2立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 80 | Φ240 | Φ200 | Φ150 | 240 | 200 | 150 | 240 | 870 | 8-Φ11 |
| 4型 | 4立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 100 | Φ280 | Φ240 | Φ180 | 280 | 230 | 180 | 280 | 910 | 8-Φ13 |
| 6型 | 6立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 120 | Φ300 | Φ260 | Φ200 | 290 | 250 | 200 | 300 | 930 | 8-Φ13 |
| 8型 | 8立升/轉 | XLD3-59-0.75 | 24 | ≤280 | 130 | Φ320 | Φ280 | Φ220 | 310 | 270 | 220 | 320 | 995 | 8-Φ13 |
| 10型 | 10立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 140 | Φ340 | Φ300 | Φ240 | 330 | 290 | 240 | 340 | 1030 | 8-Φ15 |
| 12型 | 12立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 150 | Φ360 | Φ320 | Φ260 | 350 | 310 | 260 | 360 | 1050 | 8-Φ15 |
| 14型 | 14立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 165 | Φ380 | Φ340 | Φ280 | 380 | 330 | 280 | 380 | 1070 | 8-Φ18 |
| 16型 | 16立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 175 | Φ400 | Φ360 | Φ300 | 400 | 350 | 300 | 400 | 1090 | 8-Φ18 |
| 18型 | 18立升/轉 | XLD3-59-1.5 | 24 | ≤280 | 210 | Φ420 | Φ380 | Φ320 | 420 | 370 | 320 | 420 | 1140 | 8-Φ18 |
| 20型 | 20立升/轉 | XLD3-59-1.5 | 24 | ≤280 | 230 | Φ440 | Φ400 | Φ340 | 440 | 390 | 340 | 440 | 1160 | 8-Φ18 |
| 26型 | 26立升/轉 | XLD4-59-1.5 | 24 | ≤280 | 300 | Φ500 | Φ460 | Φ400 | 510 | 450 | 400 | 520 | 1260 | 8-Φ18 |
| 30型 | 30立升/轉 | XLD4-59-2.2 | 24 | ≤280 | 350 | Φ540 | Φ500 | Φ440 | 540 | 490 | 440 | 560 | 1335 | 8-Φ18 |
| 40型 | 40立升/轉 | XLD4-59-/3 | 24 | ≤280 | 570 | Φ610 | Φ560 | Φ480 | 600 | 550 | 480 | 620 | 1470 | 16-Φ18 |
| 60型 | 60立升/轉 | XLD4-59-3 | 24 | ≤280 | 600 | Φ660 | Φ610 | Φ500 | 660 | 6610 | 500 | 680 | 1500 | 16-Φ18 |
| 80型 | 80立升/轉 | XLD5-59-4 | 24 | ≤280 | 490 | Φ670 | Φ620 | Φ540 | 670 | 620 | 540 | 720 | 1580 | 16-Φ18 |
| 100型 | 100立升/轉 | XLD5-59-4 | 24 | ≤280 | 900 | Φ740 | Φ680 | Φ600 | 730 | 680 | 600 | 800 | 1700 | 16-Φ18 |
| 250型 | 250立升/轉 | XLD6-59-5.5 | 24 | ≤280 | 1100 | 1060×900 | 960×800 | 860×700 | 1000 | 2050 |
22-Φ20 |
|||
\
新鄉共成公司可按需為您定制非標的，碳鋼、不銹鋼、鑄鋼等材質的卸料器，根據物料特性、卸料量來選型。
咨詢電話：13525008219郭先生
QQ：919092944
