提升灰粉塊狀物料斗式提升機 垂直提升機

斗式提升機適用于輸送堆積密度小于1.5t/m3易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、糧食等。TH型斗式提升機用于各種散狀物料的垂直輸送。適用于輸送粉狀、粒狀、小塊狀物料，物料溫度在250℃以下。

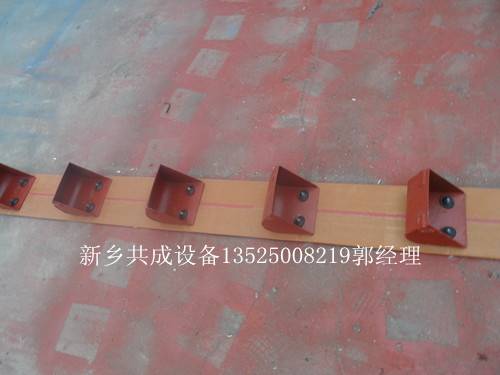

　　TH提升機備有二種料斗：ZH型(中深斗)一般適用于輸送濕的、易結塊、較難拋出的物料，如濕砂、型砂、化肥、堿肥、堿粉等。SH型(深斗)一般適用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。

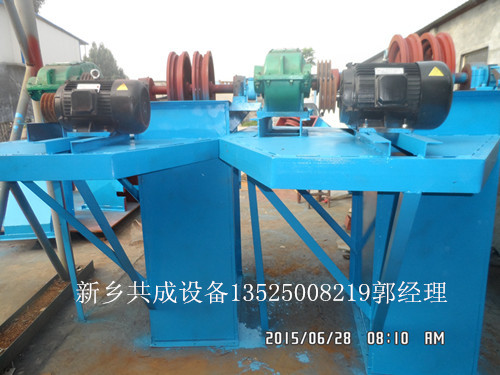

　　TH提升機傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺，聯軸器等，使結構緊湊、重量輕、而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。本機最大輸送量365m3/h,最大提升高度為50m。

TH型斗式提升機主要特點:
1.維護方便，壽命長。
2.機殼鋼板加厚、剛性好。
3.輸送物料的溫度最高可達250℃。
4.中節機殼具有單通道和雙通道兩種形式。
5.提升高度運行平穩可靠，噪音小，維護方便。
6.改進機型的提升輸送量比普通機型提高30%以上。
7.提升機環鏈采用低合金鋼鍛造，并經滲碳淬火處理，具有極高的抗拉強度和耐磨性能。




TH型斗式提升機技術參數表:

注釋:上表為TH型160、200、250型斗式提升機技術參數表,表中料斗容積為盛水容積,輸送　　　　　量按此斗容計算時為100%填充。

提升機型號規格		TH315		TH400       TH500			TH630
料斗形式		ZH	SH	ZH	SH          ZH	SH	ZH	SH
輸送量(100%)米3/時		35	59	58	94          73	118	114	185
料斗	料斗容積(盛水)升	3.75	6.0	5.9	9.5         9.3	15.0	14.6	23.6
	料斗間距(毫米)	512                                       688
鏈條	圓鋼直徑*節距(毫米)	θ18*64                                    θ22*86
	單條破斷載荷(千牛頓)	≥320                                     ≥480
單位長度牽引件重量(公斤/米)		25.64	26.58	31.0	31.9          41.5	44.2	49.0	52.3
傳動鏈輪轉速(轉/分)		42.5		37.6           35.8			31.8
輸送物料最大塊度(毫米)		35		40              50			660
