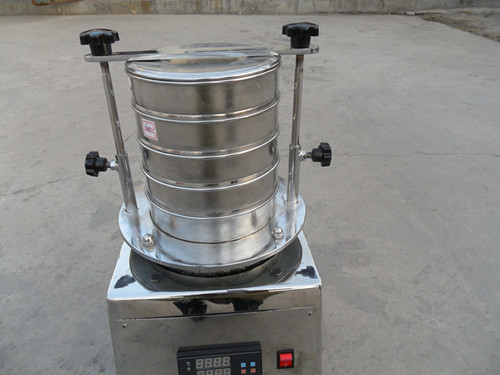

拍擊篩(檢驗篩)主要由機座、傳動部分、套篩固定裝置等部分組成。動力采用A02-7124電機，具有經濟指標優異等特點。通過聯軸器的傳遞，帶動兩組齒輪運動，分別使轉動立軸和凸輪軸轉動，引起篩子的往復運動和錘鐵的拍擊，運行精確，安全可靠，從而達到對物料進行篩分的目的。
試驗篩
實驗用拍擊篩(檢驗篩)基本原理如下：
電機帶動傳動主軸旋轉，通過固定在主軸上的16牙小斜齒輪和固定在傳動立軸的81牙大斜齒輪，使轉動立軸上的上下偏心輪隨立軸旋轉，帶動上下連桿使篩子往復擺動。同時固定在傳動立軸上的14牙小斜齒輪帶動凸輪軸上的26牙斜輪運動，使凸輪軸旋轉，其上的凸輪使頂桿升降推動錘鐵產生拍擊運動。
物料在篩子的往復運動和錘鐵的拍擊作用下，按篩孔大小進行篩分和檢查。
|
序號
|
名稱
|
單位
|
數值
|
|||
|
1
|
篩子直徑
|
毫米
|
φ200、φ100、φ75
|
|||
|
2
|
篩子層次
|
層
|
7
|
|||
|
3
|
200實驗篩
|
套
|
1
|
|||
|
4
|
旋轉次數
|
次/分
|
290±6
|
|||
|
5
|
拍擊次數
|
次/分
|
156±3
|
|||
|
6
|
拍擊高度
|
毫米
|
38±6
|
|||
|
7
|
底盤水平度
|
mm/min
|
≤0.6
|
|||
|
8
|
旋轉行程
|
毫米
|
25
|
|||
|
9
|
電動機
|
功率
|
千瓦
|
0.37
|
||
|
轉速
|
轉/分
|
1400
|
||||
|
10
|
外形尺寸
|
毫米
|
長×寬×高 433×432×785
|
|||
|
11
|
篩機重量
|
公斤
|
128
|
|||
