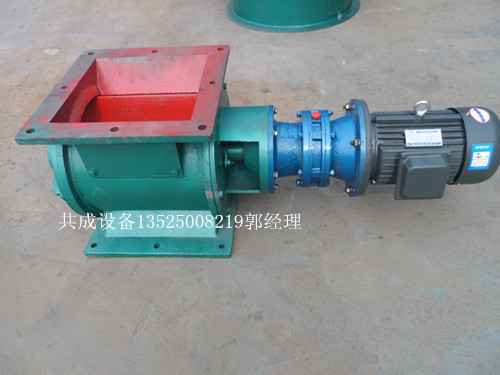

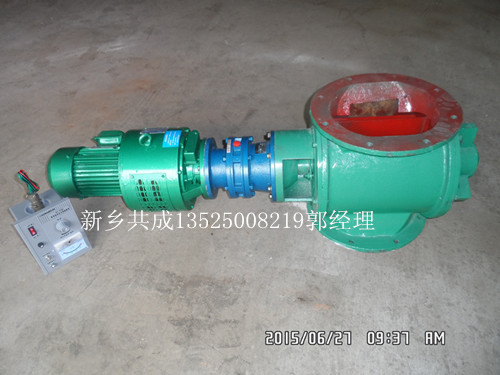

定時調速旋轉排料閥 新鄉卸料閥使用更加方便，卸料更均勻，卸料器廠家共成公司亦可按需為新老客戶定做不同規格材質的卸料閥，歡迎您撥打電話13525008219或是添加QQ919092944咨詢訂購。|
工作原理：
YJD-HX型旋轉排料閥 卸料閥常用在氣力輸出系統中,對于壓力輸出系統或負壓輸出系統,星型卸料器以均勻,連續地向輸料管供料,以保證氣力輸出管內的氣,固體比較穩定,從而使氣力輸送能正常工作,同時,又能將卸料器的上,下部氣壓隔斷起到鎖氣作用.因此, 星型卸料閥是氣力輸送系統中常用的重要部件.
YJD-HX型卸料器也用在收集物料系統中,作為料倉的卸料器,星型卸料器目前國內最先進的卸料裝置,常用在除塵系統中作為除塵系統的重要設備之一,它特別適用于粉塵,小顆粒物料深受環保,冶金,化工,糧食,水泥,筑路,干燥設備等工業行業的工程項目擇優選用.
旋轉排料閥 卸料閥的特點
1, 結構緊湊,造型美觀,使用方便。
2, 運轉平穩,噪音低。
3, 由于軸承,齒箱離開殼體一段距離,對于高溫,潤滑都有較大改善。
4, 可按用戶要求設計制造。
5, 產品在出廠前,以注有針輪擺線減速機專用潤滑脂,請定期檢查。
旋轉排料閥 卸料閥技術參數：
|
型號 Type |
每轉體積 Volume/ Rotation |
減速電機型號 (Speed-down motor model) |
轉速 （Rew） |
工作溫度 （Work temperature） |
重量 (Weight) |
安裝聯接尺寸 Installation Dimension | |||||||||||||
| KW | r/min | ℃ | Kg | A | B | C | A1 | B1 | C1 | H | L | L1 | N | D | D1 | P | N-Φ | ||
| 2型 | 2立升/轉 | XWD2-59-0.55 | 24 | ≤300 | 95 | Φ240 | Φ200 | Φ150 | 240 | 200 | 150 | 240 | 510 | 500 | 35 | Φ30 | 33 | 10 | 8-Φ11 |
| 4型 | 4立升/轉 | XWD2-59-0.55 | 24 | ≤300 | 110 | Φ280 | Φ240 | Φ180 | 280 | 230 | 180 | 280 | 535 | 545 | 35 | Φ30 | 33 | 10 | 8-Φ13 |
| 6型 | 6立升/轉 | XWD2-59-0.55 | 24 | ≤300 | 120 | Φ300 | Φ260 | Φ200 | 290 | 250 | 200 | 300 | 555 | 565 | 35 | Φ30 | 33 | 10 | 8-Φ13 |
| 8型 | 8立升/轉 | XWD2-59-0.75 | 24 | ≤300 | 150 | Φ320 | Φ280 | Φ220 | 320 | 270 | 220 | 320 | 655 | 585 | 35 | Φ30 | 33 | 10 | 8-Φ13 |
| 10型 | 10立升/轉 | XWD3-59-1.1 | 24 | ≤300 | 170 | Φ340 | Φ300 | Φ240 | 340 | 290 | 240 | 340 | 675 | 626 | 55 | Φ35 | 38 | 10 | 8-Φ15 |
| 12型 | 12立升/轉 | XWD3-59-1.1 | 24 | ≤300 | 180 | Φ360 | Φ320 | Φ260 | 350 | 310 | 260 | 360 | 695 | 645 | 55 | Φ35 | 38 | 10 | 8-Φ15 |
| 14型 | 14立升/轉 | XWD3-59-1.1 | 24 | ≤300 | 190 | Φ380 | Φ340 | Φ280 | 380 | 330 | 280 | 380 | 715 | 665 | 55 | Φ35 | 38 | 10 | 8-Φ18 |
| 16型 | 16立升/轉 | XWD3-59-1.1 | 24 | ≤300 | 210 | Φ400 | Φ360 | Φ300 | 400 | 350 | 300 | 400 | 735 | 685 | 55 | Φ35 | 38 | 10 | 8-Φ18 |
| 18型 | 18立升/轉 | XWD3-59-1.5 | 24 | ≤300 | 245 | Φ420 | Φ380 | Φ320 | 420 | 370 | 320 | 420 | 755 | 705 | 55 | Φ40 | 43.5 | 12 | 8-Φ18 |
| 20型 | 20立升/轉 | XWD3-59-1.5 | 24 | ≤300 | 260 | Φ440 | Φ400 | Φ340 | 440 | 390 | 340 | 440 | 775 | 725 | 55 | Φ40 | 43.5 | 12 | 8-Φ18 |
| 26型 | 26立升/轉 | XWD3-59-1.5 | 24 | ≤300 | 370 | Φ500 | Φ460 | Φ400 | 510 | 450 | 400 | 520 | 890 | 830 | 60 | Φ45 | 48.5 | 14 | 8-Φ18 |
| 30型 | 30立升/轉 | XWD3-59-2.2 | 24 | ≤300 | 385 | Φ540 | Φ500 | Φ440 | 540 | 490 | 440 | 560 | 930 | 850 | 60 | Φ45 | 48.5 | 14 | 8-Φ18 |
| 40型 | 40立升/轉 | XWD4-59-/3 | 24 | ≤300 | 585 | Φ610 | Φ560 | Φ480 | 600 | 550 | 480 | 620 | 980 | 1005 | 91 | Φ55 | 59 | 16 | 16-Φ18 |
| 60型 | 60立升/轉 | XWD4-59-3 | 24 | ≤300 | 620 | Φ660 | Φ610 | Φ500 | 660 | 610 | 500 | 680 | 1020 | 1040 | 91 | Φ55 | 59 | 16 | 16-Φ18 |
| 80型 | 80立升/轉 | XWD5-59-4 | 24 | ≤300 | 710 | Φ670 | Φ620 | Φ540 | 670 | 620 | 540 | 720 | 1130 | 1065 | 91 | Φ55 | 59 | 16 | 16-Φ18 |
| 100型 | 100立升/轉 | XWD5-59-4 | 24 | ≤300 | 920 | Φ740 | Φ680 | Φ600 | 730 | 680 | 600 | 800 | 1200 | 1145 | 91 | Φ65 | 69 | 18 | 16-Φ18 |
| 250型 | 250立升/轉 | XWD6-59-5.5 | 24 | ≤300 | 1150 | 1060×900 | 960×800 | 860×700 | 1000 | 1350 | 1405 | 91 | Φ65 | 69 | 18 | 22-Φ20 | |||
