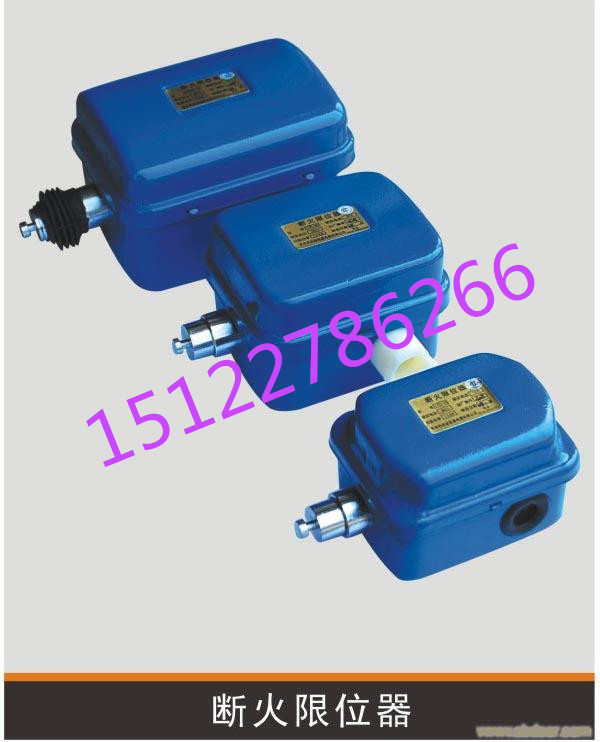

LX44-40/20斷火限位器|天津鋼絲繩電動葫蘆配件

LX44-40斷火限位器產品概述

LX44,LX101系列適用于交流50~60Hz；AC380V；DC220V；電流

3A~40A的電力線路中，作限制0.5~10噸的CD1、MD1型，一般用

途鋼絲繩式電動葫蘆作上升下降機械的限位保護之用。可直接

分?jǐn)嗵嵘妱?dòng)機的主回路。可代替LXZ1系列LX101系列。正常

工作在海拔2500M，環境溫度-25℃+40℃；環境溫度90%；防護

等級IP44。
符合IEC337-1.GB14048.5-2001標準。

產品型號與含義

LX44-3A、LX101-3A、LXZ1-3A、LXD1-3A、LX44-10A、LX101-

10A、LXZ1-10A、LXD1-10A、LX44-20A、LX101-20A、LXZ1-20A

、LXD1-20A、LX44-40A、LX101-40A、LXZ1-40A、LXD1-40A

LX44-40斷火限位器主要技術參數

1、額定工作電壓：交流380V，直流220V
2、機械壽命：1×10次
3、電壽命：0.5×10次
4、防護等級：IP44

LX44-40斷火限位器結構特征

1、限位器為保護式鋼板拉伸外殼，雙向限位。
2、限位器具有四對動斷觸頭，采用跳躍式快速動作，有動作桿受力直接帶動觸頭系通斷，觸頭布置見圖1

產品說明：行程開關，位置開關（又稱限位開關）的一種，是

一種常用的小電流主令電氣。利用生產機械運動部件的碰撞使

其觸頭動作來實現接通或分?jǐn)嗫刂齐娐罚_(dá)到一定的控制目的

。通常，這類開關被用來限制機械運動的位置或行程，使運動

機械按一定位置或行程自動停止、反向運動、變速運動或自動

往返運動等。在電氣控制系統中，位置開關的作用是實現順序

控制、定位控制和位置狀態的檢測。用于控制機械設備的行程

及限位保護。構造：由操作頭、觸點系統和外殼組成。在實際

生產中，將行程開關安裝在預先安排的位置，當裝于生產機械

運動部件上的模塊撞擊行程開關時，行程開關的觸點動作，實

現電路的切換。因此，行程開關是一種根據運動部件的行程位

置而切換電路的電器，它的作用原理與按鈕類似。
行程開關廣泛用于各類機床和起重機械，用以控制其行程、進

行終端限位保護。在電梯的控制電路中，還利用行程開關來控

制開關轎門的速度、自動開關門的限位、轎廂的上、下限位保

護。行程開關可以安裝在相對靜止的物體（如固定架、門框等

，簡稱靜物）上或者運動的物體（如行車、門等，簡稱動物）

上。當動物接近靜物時，開關的連桿驅動開關的接點引起閉合

的接點分?jǐn)嗷蛘邤嚅_(kāi)的接點閉合。由開關接點開、合狀態的改

變?nèi)タ刂齐娐泛蜋C(jī)構的動作。
