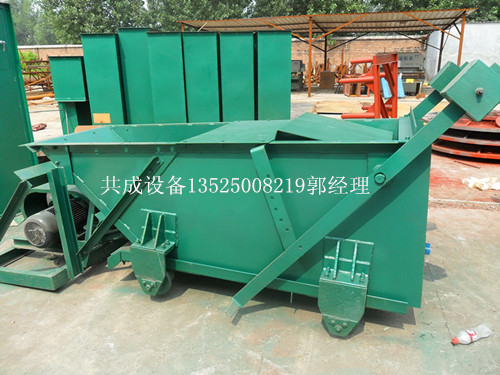

給煤機 K1型往復式給料機 給料設備原煤給料機13525008219 共成公司郭經理
一、往復式給煤機產品概述：
K型往復式給料機用于礦井和選煤廠中煤或其它磨琢性小,粘性小的松散粒狀物料的給料輸送,將儲料倉或料坑里的物料連續均勻地裝載到運輸設備或其它篩選設備中.
K型給料機由機架、底板（給料槽）、傳動平臺、漏斗、閘門、托輥組成，當電機開動后經彈性聯軸器,減速機、曲柄連桿機構拖動傾斜5度的底板,在輥上作直線往復運動,料均勻地卸到其它設備上.K型往復式給料機可根據需要設有帶漏斗、不帶漏斗兩種形式.
| K型往復式給料機是利用曲柄連桿機構拖動下傾5°的底板在輥上做直線往復運動,當電動機開動后，經彈性聯軸器、減速器、曲柄連軒機構拖動傾斜的底板在插輥上作直線往復運動，將煤均勻地卸到運輸機械或其它篩選設備上。從而把煤或其它磨琢性小,粘性不大的松散粒狀,粉狀物料從給料設備中均勻地卸到受料設備中。 |
二、往復式給煤機 工作原理:
K型往復式給料機是由機架、底板（給料槽）傳動平臺、漏斗閘門、托輥等組成。其傳動原理：當電動機開動后，經彈性聯軸器、減速器、曲柄連軒機構拖動傾斜的底板在插輥上作直線往復運動，將煤均勻地卸到運輸機械或其它篩選設備上。K型往復式給料機設有帶漏斗、帶調節閥門和不帶漏斗、不帶調節閥門兩種形式。該機適用于礦井和選煤廠，將煤碳經煤倉均勻地裝載到輸送機或其它篩選、貯存裝置上。
往復式給煤機 安裝示意圖:
三、往復式給煤機技術參數表：
| 型號規格 | K-0 | K-1 | K-2 | K-3 | K-4 | |||||||
| 給料能力 | 底板行程 | 曲柄位置 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 |
| 200mm | 4 | 100 | 90 | 150 | 135 | 225 | 200 | 330 | 300 | 590 | 530 | |
| 150mm | 3 | 75 | 67 | 112 | 100 | 170 | 150 | 247 | 220 | 440 | 395 | |
| 100mm | 2 | 50 | 45 | 75 | 68 | 133 | 100 | 165 | 150 | 295 | 268 | |
| 50mm | 1 | 25 | 22 | 39 | 34 | 55 | 50 | 83 | 75 | 148 | 132 | |
| 曲柄轉速(r/min) | 57 | 57 | 62 | 62 | 62 | |||||||
| 電動機 | 型 號 | YB160M1-8 | YB160M1-8 | YB160M1-8 | YB160M-8 | YB200L1-8 | ||||||
| Y160M1-8 | Y160M1-8 | Y160M1-8 | Y160M-6 | Y200L1-6 | ||||||||
| 功率(KW) | 4 | 4 | 4 | 7.5 | 18.5 | |||||||
| 轉速(r/min) | 720 | 720 | 720 | 970 | 970 | |||||||
| 減速機 | 型號 | JZQ-350 | JZQ-350 | JZQ-350 | JZQ-400 | JZQ-500 | ||||||
| 速比 | 12.64 | 12.64 | 12.64 | 15.75 | 15.75 | |||||||
| 允許最大粒度 | 含量10%以下 | 250 | 350 | 400 | 500 | 700 | ||||||
| 含量10%以上 | 200 | 300 | 350 | 450 | 550 | |||||||
| 設備重量 (Kg) | 帶料斗 |
1465
|
1626
|
1925
|
2505
|
3558
|
||||||
| 不帶料斗 |
1330
|
1480
|
1744
|
2255
|
3256 | |||||||
