旋轉下料閥 旋轉閥,河南新鄉YJD-26卸灰閥現貨供應400*400型卸料器13525008219 QQ;919092944
一、旋轉下料閥產品介紹：

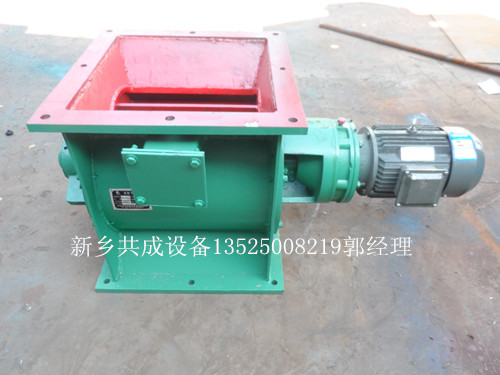

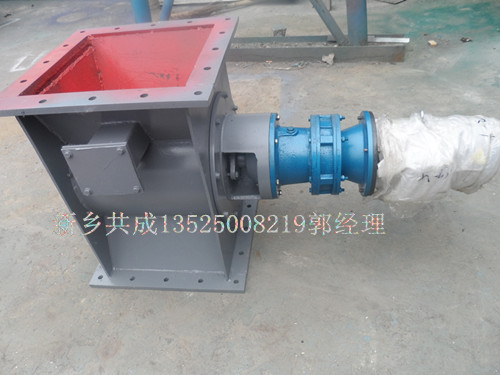

旋轉下料閥 旋轉閥,卸灰閥,回轉閥,YJD-AT26星型閥口徑為400*400方形、DN400圓形功率2.2kw材質為鑄鐵，可焊接碳鋼、不銹鋼。
結構與工作原理都是相同的；旋轉下料閥體內部有多個葉片的轉子，上部料倉的物料靠自重落下填充在葉片間的空隙中，物料隨轉子的旋轉在下部料口卸出。因轉子葉片間的空間是均勻一致的，轉子轉速既可以是恒速的，也可以是變速的，所以旋轉下料閥被廣泛的應用在環保、冶金、化工、糧食、水泥、筑路、等行業的粉狀、顆粒狀物料的卸料、供料和計量、配料的場合，更值得一提的是，隨著微電腦技術的發展，各行業對粉狀和顆粒狀物料的實時供給需求不斷增長,共成公司旋轉下料閥與變頻、調速裝置的結合成為實時供料的最理想方案。
二、旋轉下料閥的型號：
(一) 普通型 代號J表示
旋轉下料閥的上、下法蘭口基本是方形或圓形，也可以由用戶選定，普通型一般適用于無風力壓力。
(二)耐磨損葉輪 代號N表示
該型旋轉下料閥的特點是轉子葉片的端部用特殊耐磨材料制成，能保證葉片端部與殼內壁有良好接觸，并且磨損后可方便地調節葉片端部，使其仍然與殼體內壁保持良好接觸，如果用封閉型的轉子具有更好的鎖氣性能，耐磨損型主要適用琢磨性能較強的物料。
(三)耐高溫型 代號H表示
下料閥所輸送物料的溫度可達280℃，兩端軸承與葉輪有一定隔離，能防止超細粉料與軸承接觸。 溫度高于280度可選用鏈條式 耐溫卸料器。
三 、旋轉下料閥外形圖：
旋轉下料閥 旋轉閥,卸灰閥,主要技術參數：
|
YJD-型號 Type |
每轉體積 |
減速電機型號 | 轉速 | 工作溫度 | 重量 | 安裝聯接尺寸 | ||||||||
| KW | r/min | ℃ | Kg | A | B | C | A1 | B1 | C1 | H | L | N-Φ | ||
| 2型 | 2立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 80 | Φ240 | Φ200 | Φ150 | 240 | 200 | 150 | 240 | 870 | 8-Φ11 |
| 4型 | 4立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 100 | Φ280 | Φ240 | Φ180 | 280 | 230 | 180 | 280 | 910 | 8-Φ13 |
| 6型 | 6立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 120 | Φ300 | Φ260 | Φ200 | 290 | 250 | 200 | 300 | 930 | 8-Φ13 |
| 8型 | 8立升/轉 | XLD3-59-0.75 | 24 | ≤280 | 130 | Φ320 | Φ280 | Φ220 | 310 | 270 | 220 | 320 | 995 | 8-Φ13 |
| 10型 | 10立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 140 | Φ340 | Φ300 | Φ240 | 330 | 290 | 240 | 340 | 1030 | 8-Φ15 |
| 12型 | 12立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 150 | Φ360 | Φ320 | Φ260 | 350 | 310 | 260 | 360 | 1050 | 8-Φ15 |
| 14型 | 14立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 165 | Φ380 | Φ340 | Φ280 | 380 | 330 | 280 | 380 | 1070 | 8-Φ18 |
| 16型 | 16立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 175 | Φ400 | Φ360 | Φ300 | 400 | 350 | 300 | 400 | 1090 | 8-Φ18 |
| 18型 | 18立升/轉 | XLD3-59-1.5 | 24 | ≤280 | 210 | Φ420 | Φ380 | Φ320 | 420 | 370 | 320 | 420 | 1140 | 8-Φ18 |
| 20型 | 20立升/轉 | XLD3-59-1.5 | 24 | ≤280 | 230 | Φ440 | Φ400 | Φ340 | 440 | 390 | 340 | 440 | 1160 | 8-Φ18 |
| 26型 | 26立升/轉 | XLD4-59-1.5 | 24 | ≤280 | 300 | Φ500 | Φ460 | Φ400 | 510 | 450 | 400 | 520 | 1260 | 8-Φ18 |
| 30型 | 30立升/轉 | XLD4-59-2.2 | 24 | ≤280 | 350 | Φ540 | Φ500 | Φ440 | 540 | 490 | 440 | 560 | 1335 | 8-Φ18 |
| 40型 | 40立升/轉 | XLD4-59-/3 | 24 | ≤280 | 570 | Φ610 | Φ560 | Φ480 | 600 | 550 | 480 | 620 | 1470 | 16-Φ18 |
| 60型 | 60立升/轉 | XLD4-59-3 | 24 | ≤280 | 600 | Φ660 | Φ610 | Φ500 | 660 | 6610 | 500 | 680 | 1500 | 16-Φ18 |
| 80型 | 80立升/轉 | XLD5-59-4 | 24 | ≤280 | 490 | Φ670 | Φ620 | Φ540 | 670 | 620 | 540 | 720 | 1580 | 16-Φ18 |
| 100型 | 100立升/轉 | XLD5-59-4 | 24 | ≤280 | 900 | Φ740 | Φ680 | Φ600 | 730 | 680 | 600 | 800 | 1700 | 16-Φ18 |
| 250型 | 250立升/轉 | XLD6-59-5.5 | 24 | ≤280 | 1100 | 1060×900 | 960×800 | 860×700 | 1000 | 2050 | 22-Φ20 | |||
單級減速比和輸出軸轉速：
