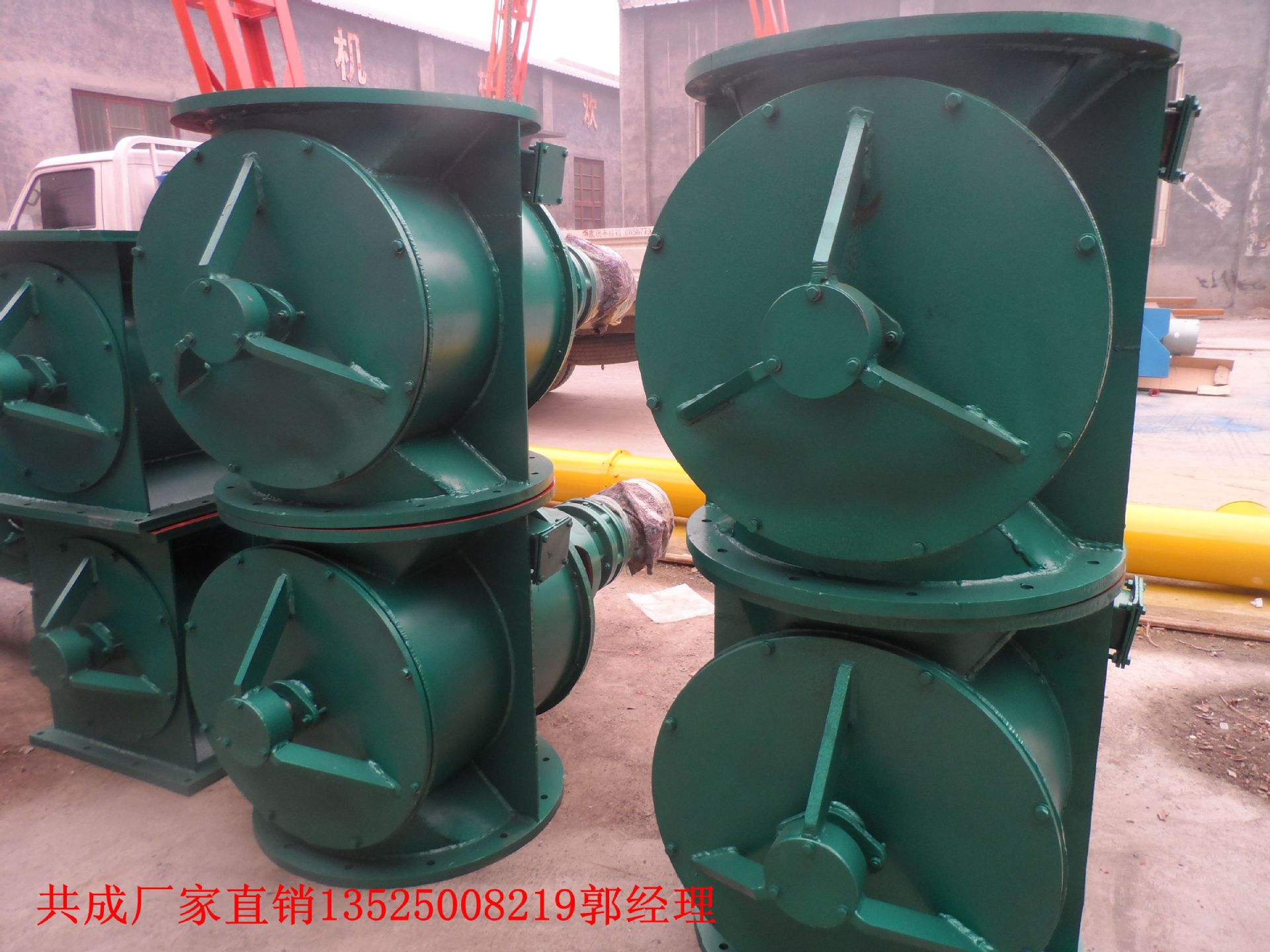

回轉下料器 回轉鎖風閥 回轉卸料器 主要技術參數：
|
YJD-型號 Type |
每轉體積 |
減速電機型號 | 轉速 | 工作溫度 | 重量 | 安裝聯接尺寸 | ||||||||
| KW | r/min | ℃ | Kg | A | B | C | A1 | B1 | C1 | H | L | N-Φ | ||
| 2型 | 2立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 80 | Φ240 | Φ200 | Φ150 | 240 | 200 | 150 | 240 | 870 | 8-Φ11 |
| 4型 | 4立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 100 | Φ280 | Φ240 | Φ180 | 280 | 230 | 180 | 280 | 910 | 8-Φ13 |
| 6型 | 6立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 120 | Φ300 | Φ260 | Φ200 | 290 | 250 | 200 | 300 | 930 | 8-Φ13 |
| 8型 | 8立升/轉 | XLD3-59-0.75 | 24 | ≤280 | 130 | Φ320 | Φ280 | Φ220 | 310 | 270 | 220 | 320 | 995 | 8-Φ13 |
| 10型 | 10立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 140 | Φ340 | Φ300 | Φ240 | 330 | 290 | 240 | 340 | 1030 | 8-Φ15 |
| 12型 | 12立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 150 | Φ360 | Φ320 | Φ260 | 350 | 310 | 260 | 360 | 1050 | 8-Φ15 |
| 14型 | 14立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 165 | Φ380 | Φ340 | Φ280 | 380 | 330 | 280 | 380 | 1070 | 8-Φ18 |
| 16型 | 16立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 175 | Φ400 | Φ360 | Φ300 | 400 | 350 | 300 | 400 | 1090 | 8-Φ18 |
| 18型 | 18立升/轉 | XLD3-59-1.5 | 24 | ≤280 | 210 | Φ420 | Φ380 | Φ320 | 420 | 370 | 320 | 420 | 1140 | 8-Φ18 |
| 20型 | 20立升/轉 | XLD3-59-1.5 | 24 | ≤280 | 230 | Φ440 | Φ400 | Φ340 | 440 | 390 | 340 | 440 | 1160 | 8-Φ18 |
| 26型 | 26立升/轉 | XLD4-59-1.5 | 24 | ≤280 | 300 | Φ500 | Φ460 | Φ400 | 510 | 450 | 400 | 520 | 1260 | 8-Φ18 |
| 30型 | 30立升/轉 | XLD4-59-2.2 | 24 | ≤280 | 350 | Φ540 | Φ500 | Φ440 | 540 | 490 | 440 | 560 | 1335 | 8-Φ18 |
| 40型 | 40立升/轉 | XLD4-59-/3 | 24 | ≤280 | 570 | Φ610 | Φ560 | Φ480 | 600 | 550 | 480 | 620 | 1470 | 16-Φ18 |
| 60型 | 60立升/轉 | XLD4-59-3 | 24 | ≤280 | 600 | Φ660 | Φ610 | Φ500 | 660 | 6610 | 500 | 680 | 1500 | 16-Φ18 |
| 80型 | 80立升/轉 | XLD5-59-4 | 24 | ≤280 | 490 | Φ670 | Φ620 | Φ540 | 670 | 620 | 540 | 720 | 1580 | 16-Φ18 |
| 100型 | 100立升/轉 | XLD5-59-4 | 24 | ≤280 | 900 | Φ740 | Φ680 | Φ600 | 730 | 680 | 600 | 800 | 1700 | 16-Φ18 |
| 250型 | 250立升/轉 | XLD6-59-5.5 | 24 | ≤280 | 1100 | 1060×900 | 960×800 | 860×700 | 1000 | 2050 |
22-Φ20 |
|||
工作原理：
回轉下料器 回轉鎖風閥 星型卸灰閥給粉量的調節是靠改變電磁調速異步電動機的轉數來達到的。變速系統是由一級蝸輪與蝸桿付構成的。當變速時由蝸桿付通過安裝在同一主軸上的刮板，供給葉輪和測量葉輪帶著煤粉在供給葉輪殼內轉180°到供給葉輪殼缺口處，落到測量葉輪內的齒槽，測量葉輪再轉180°又把煤粉帶到下部體內的缺口處煤粉即落入出粉管中，按此過程就達到連續、均勻給粉和防止停機時煤粉自流的目的。
