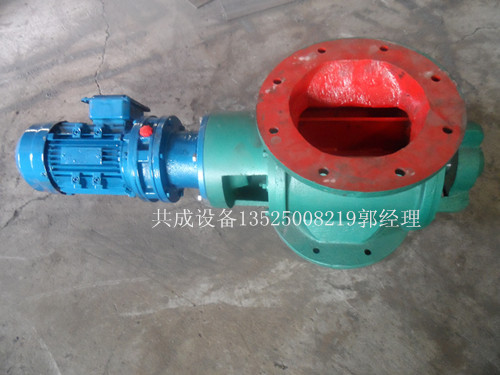

廠家供應粉料卸料器 YJD-XAT星形卸灰閥
粉料卸料器 YJD-XAT星形卸灰閥化工、糧食、水泥等行業定量自動卸料、給料的常用設備，和料倉等設備配套使用。它把運轉部分與物料接觸的箱體部分分離開來，可以安全的把軸承運轉和油封系統不受交溫影響而正常工作,此類產品不但耐高溫,還可以針對由于吸溫性物料和金屬性粉末的輸送和接受，具有很好的效果因為這類物體有穿透性，穿透油封裝置物料直入軸承，導致運轉不受而損壞機械,正是有外裝的特點,它不會和物料接觸。
星型卸灰閥它所輸送物料的溫度可達280°C兩端軸承與葉輪有一定隔離，能防止超細粉料與軸承接觸。耐高溫型卸料器輸送物料的溫度可達500°C,采用鏈輪連接，減速機和卸料器殼體有一定的距離。
工作原理及特點：
（1）通過采用行星轉動原理，輸入輸出在同一軸線上，而且有與電機直聯一體的獨特性,因而結構緊湊造型美觀新穎、體積 小、重量輕。
（2）運轉可靠平穩、噪音低、故障少、壽命長、齒合件采用球墨鑄鐵與軸承鋼等。使用性能好、耐磨性高。
（3）軸承、齒箱、遠離閥體、避免高溫灰塵的影響，前后端蓋密封性能好，防止灰塵外泄，延長機動件、潤滑系統的使用壽命。
（4）本機具有過載能力強，耐沖擊慣性力矩小，適用于起動頻繁和反正轉。
（5）用戶如需特種規格，電機、鏈輪傳動等卸料器，可與共成公司聯系，均可制做。

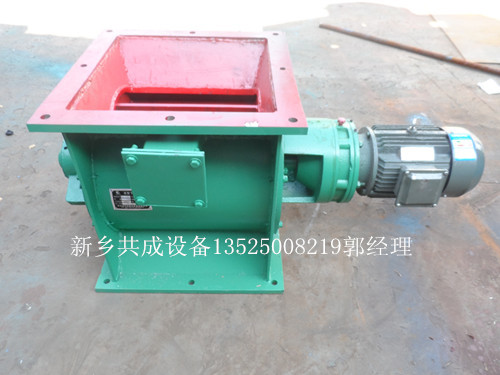

廠家供應YJD-A星形卸灰閥 卸料閥
星形卸灰閥 卸料閥主要技術參數：
連接尺寸說明：A表示圓形法蘭外徑；B表示圓形法蘭螺栓孔尺寸；C表示圓形法蘭內徑；A1表示方形法蘭外徑，B1表示方形法蘭螺栓孔尺寸，C1表示方形法蘭內徑，H表示殼體高度。
|
YJD-型號 Type |
每轉體積 |
減速電機型號 | 轉速 | 工作溫度 | 重量 | 安裝聯接尺寸 | ||||||||
| KW | r/min | ℃ | Kg | A | B | C | A1 | B1 | C1 | H | L | N-Φ | ||
| 2型 | 2立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 80 | Φ240 | Φ200 | Φ150 | 240 | 200 | 150 | 240 | 870 | 8-Φ11 |
| 4型 | 4立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 100 | Φ280 | Φ240 | Φ180 | 280 | 230 | 180 | 280 | 910 | 8-Φ13 |
| 6型 | 6立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 120 | Φ300 | Φ260 | Φ200 | 290 | 250 | 200 | 300 | 930 | 8-Φ13 |
| 8型 | 8立升/轉 | XLD3-59-0.75 | 24 | ≤280 | 130 | Φ320 | Φ280 | Φ220 | 310 | 270 | 220 | 320 | 995 | 8-Φ13 |
| 10型 | 10立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 140 | Φ340 | Φ300 | Φ240 | 330 | 290 | 240 | 340 | 1030 | 8-Φ15 |
| 12型 | 12立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 150 | Φ360 | Φ320 | Φ260 | 350 | 310 | 260 | 360 | 1050 | 8-Φ15 |
| 14型 | 14立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 165 | Φ380 | Φ340 | Φ280 | 380 | 330 | 280 | 380 | 1070 | 8-Φ18 |
| 16型 | 16立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 175 | Φ400 | Φ360 | Φ300 | 400 | 350 | 300 | 400 | 1090 | 8-Φ18 |
| 18型 | 18立升/轉 | XLD3-59-1.5 | 24 | ≤280 | 210 | Φ420 | Φ380 | Φ320 | 420 | 370 | 320 | 420 | 1140 | 8-Φ18 |
| 20型 | 20立升/轉 | XLD3-59-1.5 | 24 | ≤280 | 230 | Φ440 | Φ400 | Φ340 | 440 | 390 | 340 | 440 | 1160 | 8-Φ18 |
| 26型 | 26立升/轉 | XLD4-59-1.5 | 24 | ≤280 | 300 | Φ500 | Φ460 | Φ400 | 510 | 450 | 400 | 520 | 1260 | 8-Φ18 |
| 30型 | 30立升/轉 | XLD4-59-2.2 | 24 | ≤280 | 350 | Φ540 | Φ500 | Φ440 | 540 | 490 | 440 | 560 | 1335 | 8-Φ18 |
| 40型 | 40立升/轉 | XLD4-59-/3 | 24 | ≤280 | 570 | Φ610 | Φ560 | Φ480 | 600 | 550 | 480 | 620 | 1470 | 16-Φ18 |
| 60型 | 60立升/轉 | XLD4-59-3 | 24 | ≤280 | 600 | Φ660 | Φ610 | Φ500 | 660 | 6610 | 500 | 680 | 1500 | 16-Φ18 |
| 80型 | 80立升/轉 | XLD5-59-4 | 24 | ≤280 | 490 | Φ670 | Φ620 | Φ540 | 670 | 620 | 540 | 720 | 1580 | 16-Φ18 |
| 100型 | 100立升/轉 | XLD5-59-4 | 24 | ≤280 | 900 | Φ740 | Φ680 | Φ600 | 730 | 680 | 600 | 800 | 1700 | 16-Φ18 |
| 250型 | 250立升/轉 | XLD6-59-5.5 | 24 | ≤280 | 1100 | 1060×900 | 960×800 | 860×700 | 1000 | 2050 |
22-Φ20 |
|||
星型卸灰閥它所輸送物料的溫度可達280°C兩端軸承與葉輪有一定隔離，能防止超細粉料與軸承接觸。耐高溫型卸料器輸送物料的溫度可達500°C,采用鏈輪連接，減速機和卸料器殼體有一定的距離。
