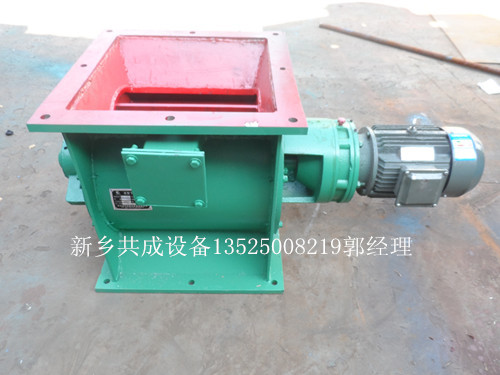

新鄉共成機械廠家直銷 除塵設備排灰 YJD-B型下料器 星型卸料器 密封好卸灰量大閉風器、關風機,卸料閥共有兩個系列,60種規格.進出口法蘭方形的為A型,圓形的為B型.
星形卸料閥是由帶有數片葉片的轉子葉輪、殼體、密封件及針綸擺線減速機、電動機等組成,星型卸料器又稱旋轉給料器,卸灰閥、鎖氣閥,星型卸料閥、,星型下料器等名稱。
廠家直銷 除塵設備排灰YJD-B型下料器 星型卸料器閥體采用一體鑄造，葉片耐磨性好,葉片與傳動軸鋼型連接結構緊湊工作可靠,輕便節能.閥體和葉輪可用普通鋼板和不銹鋼焊制。
星形卸料器、下料器工作原理:
卸料器工作時粉塵靠重力落入殼體,充滿上面和側面的星形葉片空格.葉片轉子由電動機通過減速機轉動軸帶動,葉輪轉到下部粉塵靠自重卸下.這種星型卸料器一般都安裝在除塵器灰斗下部,為保證連接處的嚴密不漏風,在卸料器的上部應經常保持(儲存)一定高度的粉塵.因?yàn)槿~輪轉動時,卸完粉塵后葉輪轉上的那一面經常是沒有粉塵的,所以容易使空氣漏入.為了保持一定高度的灰柱,而且不致卸空,最好在灰斗內裝設料位信號設施,并與卸塵閥的電動機建立連鎖.
星形卸料器 下料器特點:
1.結構緊湊,造型美觀,使用方便.
2.運轉平穩,噪音低.
3.由于軸承、齒箱離開殼體一段距離,對于高溫、潤滑都有較大改善.
4.新鄉共成也可按用戶要求設計制造直連式、鏈條傳動星型卸料器.
5.新鄉共成機械13525008219下料器采用00號減速機專用潤滑脂,請定期檢查,加油.
星形卸料器 下料器主要技術參數：
連接尺寸說明：A表示圓形法蘭外徑；B表示圓形法蘭螺栓孔尺寸；C表示圓形法蘭內徑；A1表示方形法蘭外徑，B1表示方形法蘭螺栓孔尺寸，C1表示方形法蘭內徑，H表示殼體高度。
|
YJD-型號 Type |
每轉體積 |
減速電機型號 | 轉速 | 工作溫度 | 重量 | 安裝聯接尺寸 | ||||||||
| KW | r/min | ℃ | Kg | A | B | C | A1 | B1 | C1 | H | L | N-Φ | ||
| 2型 | 2立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 80 | Φ240 | Φ200 | Φ150 | 240 | 200 | 150 | 240 | 870 | 8-Φ11 |
| 4型 | 4立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 100 | Φ280 | Φ240 | Φ180 | 280 | 230 | 180 | 280 | 910 | 8-Φ13 |
| 6型 | 6立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 120 | Φ300 | Φ260 | Φ200 | 290 | 250 | 200 | 300 | 930 | 8-Φ13 |
| 8型 | 8立升/轉 | XLD3-59-0.75 | 24 | ≤280 | 130 | Φ320 | Φ280 | Φ220 | 310 | 270 | 220 | 320 | 995 | 8-Φ13 |
| 10型 | 10立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 140 | Φ340 | Φ300 | Φ240 | 330 | 290 | 240 | 340 | 1030 | 8-Φ15 |
| 12型 | 12立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 150 | Φ360 | Φ320 | Φ260 | 350 | 310 | 260 | 360 | 1050 | 8-Φ15 |
| 14型 | 14立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 165 | Φ380 | Φ340 | Φ280 | 380 | 330 | 280 | 380 | 1070 | 8-Φ18 |
| 16型 | 16立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 175 | Φ400 | Φ360 | Φ300 | 400 | 350 | 300 | 400 | 1090 | 8-Φ18 |
| 18型 | 18立升/轉 | XLD3-59-1.5 | 24 | ≤280 | 210 | Φ420 | Φ380 | Φ320 | 420 | 370 | 320 | 420 | 1140 | 8-Φ18 |
| 20型 | 20立升/轉 | XLD3-59-1.5 | 24 | ≤280 | 230 | Φ440 | Φ400 | Φ340 | 440 | 390 | 340 | 440 | 1160 | 8-Φ18 |
| 26型 | 26立升/轉 | XLD4-59-1.5 | 24 | ≤280 | 300 | Φ500 | Φ460 | Φ400 | 510 | 450 | 400 | 520 | 1260 | 8-Φ18 |
| 30型 | 30立升/轉 | XLD4-59-2.2 | 24 | ≤280 | 350 | Φ540 | Φ500 | Φ440 | 540 | 490 | 440 | 560 | 1335 | 8-Φ18 |
| 40型 | 40立升/轉 | XLD4-59-/3 | 24 | ≤280 | 570 | Φ610 | Φ560 | Φ480 | 600 | 550 | 480 | 620 | 1470 | 16-Φ18 |
| 60型 | 60立升/轉 | XLD4-59-3 | 24 | ≤280 | 600 | Φ660 | Φ610 | Φ500 | 660 | 6610 | 500 | 680 | 1500 | 16-Φ18 |
| 80型 | 80立升/轉 | XLD5-59-4 | 24 | ≤280 | 490 | Φ670 | Φ620 | Φ540 | 670 | 620 | 540 | 720 | 1580 | 16-Φ18 |
| 100型 | 100立升/轉 | XLD5-59-4 | 24 | ≤280 | 900 | Φ740 | Φ680 | Φ600 | 730 | 680 | 600 | 800 | 1700 | 16-Φ18 |
| 250型 | 250立升/轉 | XLD6-59-5.5 | 24 | ≤280 | 1100 | 1060×900 | 960×800 | 860×700 | 1000 | 2050 | 22-Φ20 | |||
溫馨提示：
下料器、星型卸灰閥 卸料閥常規型號之外，可按需定做，并焊接不同規格的普剛、不銹鋼材質的卸料器。
咨詢訂購電話：0373-2513806 13525008219郭經理 下料器鏈接網址：http://www.xxgcjx.com，共成設備歡迎您登陸網站瀏覽查詢您所需的振動篩、提升機、倉壁振動器。
