聚盛VGM行星齒輪減速機PG系列MF090SL1-5-17-90VGM減速機、臺灣VGM減速機、臺灣VGM行星式減速機、VGM精密減速機、臺灣VGM精密行星式減速機、聚盛行星式減速機、聚盛精密行星式減速機VGM MF090SL1-5-17-90東莞市帝仁精密機電有限公司專業銷售臺灣VGM行星式減速機，減速機品種齊全、價格合理重信用、守合同、保證產品質量，多品種經營特色薄利多銷100%原裝正品，假一罰百。專業提供VGM減速機PG系列，VGM減速機PG-F系列，VGM減速機MF-S系列，VGM減速機MF-X系列，VGM減速機MF-H系列，VGM直角減速機MFL系列，VGM直角減速機MFT系列，100%原裝正品，假一罰百。
VGM行星減速機廣泛應用于：
航空、半導體設備、醫療器材、機器人、機械手、通訊設備、制藥設備、印刷設備、包裝機械、紡織機械、自動倉儲、停車設備、量測設備、工作母機、精密監控系統、車輛工業、塑料設備、金屬、化工、礦業、農漁、醫療、裝填、自動控制系統等多個行業。
配用伺服馬達或步進馬達功率：80W~20KW
適用伺服馬達或步進馬達品牌：松下，三菱，三洋，多摩川，安川，西門子，臺達等國內外品牌
VGM行星減速機MF-S系列比數：
MF070S機型型號：
單段：MF070SL1-3，MF070SL1-4，MF070SL1-5，MF070SL1-7
雙段：MF070SL2-9，MF070SL2-12，MF070SL2-15，MF070SL2-16，MF070SL2-20，MF070SL2-21，MF070SL2-25，MF070SL2-28，MF070SL2-35，MF070SL2-49
三段：MF070SL3-27，MF070SL3-36，MF070SL3-45，MF070SL3-48，MF070SL3-60，MF070L3-75，MF070SL3-80，MF070SL3-100
MF090S機型型號：
單段：MF090SL1-3，MF090SL1-4，MF090SL1-5，MF090SL1-7
雙段：MF090SL2-9，MF090SL2-12，MF090SL2-15，MF090SL2-16，MF090SL2-20，MF090SL2-21，MF090SL2-25，MF090SL2-28，MF090SL2-35，MF090SL2-49
三段：MF090SL3-27，MF090SL3-36，MF090SL3-45，MF090SL3-48，MF090SL3-60，MF090SL3-75，MF090SL3 0，MF090SL3-100
MF120S機型型號：
單段：MF120SL1-3，MF120SL1-4，MF120SL1-5，MF120SL1-7
雙段：MF120SL2-9，MF120SL2-12，MF120SL2-15，MF120SL2-16，MF120SL2-20，MF120SL2-21，MF120SL2-25，MF120SL2-28，MF120SL2-35，MF120SL2-49
三段：MF120SL3-27，MF120SL3-36，MF120SL3-45，MF120SL3-48，MF120SL3-60，MF120L3-75，MF120SL3-80，MF120SL3-100
MF150S機型型號：
單段：MF150SL1-3，MF150SL1-4，MF150SL1-5，MF150SL1-7，MF150SL1-10
雙段：MF150SL2-9，MF150SL2-12，MF150SL2-15，MF150SL2-16，MF150SL2-20，MF150SL2-21，MF150SL2-25，MF150SL2-28，MF150SL2-30，MF150SL2-35，MF150SL2-40，MF150SL2-49，MF150SL2-50，MF150SL2-70，MF150SL2-100
三段：MF150SL3-27，MF150SL3-36，MF150SL3-45，MF150SL3-48，MF150SL3-60，MF150SL3-75，MF150SL3-80，MF150SL3-90
MF180機型型號：
單段：MF180SL1-3，MF180SL1-4，MF180SL1-5，MF180SL1-7，MF180SL1-10
雙段：MF180SL2-9，MF180SL2-12，MF180SL2-15，MF180SL2-16，MF180SL2-20，MF180SL2-21，MF180SL2-25，MF180SL2-28，MF180SL2-30，MF180SL2-35，MF180SL2-40，MF180SL2-49，MF180SL2-50，MF180SL2-70，MF180SL2-100
三段：MF180SL3-27，MF180SL3-36，MF180SL3-45，MF180SL3-48，MF180SL3-60，MF180SL3-75，MF180SL3-80，MF180SL3-90
VGM減速機MF-S系列技術規格表
| MF-S 技術規格 | ||||||||
| 規格 | 單位 | 段數 | 減速比 | MF070S | MF090S | MF120S | MF150S | MF180S |
| 額定輸出扭矩 | Nm | L1 | 3 | 25 | 80 | 190 | 450 | 1,050 |
| 4 | 34 | 90 | 230 | 520 | 1,120 | |||
| 5 | 30 | 86 | 220 | 500 | 1,100 | |||
| 7 | 25 | 82 | 200 | 480 | 1,080 | |||
| 10 | ─ | ─ | ─ | 450 | 1,050 | |||
| L2 | 9 | 25 | 80 | 200 | 480 | 1,080 | ||
| 15 | 25 | 80 | 200 | 480 | 1,080 | |||
| 20 | 34 | 90 | 230 | 520 | 1,120 | |||
| 25 | 30 | 86 | 220 | 500 | 1,100 | |||
| 35 | 30 | 86 | 220 | 500 | 1,100 | |||
| 40 | ─ | ─ | ─ | 450 | 1,120 | |||
| 49 | 25 | 80 | 200 | 480 | 1,080 | |||
| 70 | ─ | ─ | ─ | 450 | 1,080 | |||
| 100 | ─ | ─ | ─ | 450 | 1,050 | |||
| L3 | 27 | 34 | 90 | 230 | 520 | 1,120 | ||
| 36 | 25 | 80 | 200 | 480 | 1,080 | |||
| 45 | 25 | 80 | 200 | 480 | 1,080 | |||
| 48 | 25 | 80 | 200 | 480 | 1,080 | |||
| 60 | 25 | 80 | 200 | 480 | 1,080 | |||
| 75 | 25 | 80 | 200 | 480 | 1,080 | |||
| 80 | 34 | 90 | 230 | 520 | 1,120 | |||
| 100 | 34 | 90 | 230 | ─ | ─ | |||
| 急停扭矩 | Nm | L1,L2,L3 | 3~100 | 2.5倍額定輸出扭矩 | ||||
| 額定輸入轉速 | rpm | L1,L2,L3 | 3~100 | 3,000 | 3,000 | 2,000 | 2,000 | 2,000 |
| 輸入轉速 | rpm | L1,L2,L3 | 3~100 | 4,500 | 4,500 | 3,000 | 3,000 | 3,000 |
| 標準背隙 | arcmin | L1 | 3~10 | ≤10~15 | ≤10~15 | ≤10~15 | ≤8~12 | ≤8~12 |
| L2 | 9~100 | ≤16~20 | ≤16~20 | ≤16~20 | ≤10~14 | ≤10~14 | ||
| 扭轉剛性 | Nm/arcmin | L1,L2,L3 | 3~100 | 4 | 13 | 35 | 64 | 135 |
| 容許徑向力 | N | L1,L2,L3 | 3~100 | 1,790 | 1,920 | 3,770 | 6,290 | 9,910 |
| 容許軸向力 | N | L1,L2,L3 | 3~100 | 930 | 1,010 | 2,075 | 3,210 | 5,800 |
| 平均使用壽命 | hr | L1,L2,L3 | 3~100 | 20,000 | ||||
| 全負載時效率 | % | L1 | 3~10 | ≥ 96% | ||||
| L2 | 9~100 | ≥ 93% | ||||||
| L3 | 27~100 | ≥ 90% | ||||||
| 重量 | kg | L1 | 3~10 | 1.5 | 3.2 | 5.0 | 8.5 | 37.0 |
| L2 | 9~100 | 1.9 | 4.0 | 7.2 | 9.9 | 46.4 | ||
| L3 | 27~100 | 2.2 | 5.0 | 8.2 | 12.3 | |||
| 使用溫度 | °C | L1,L2,L3 | 3~100 | - 10°C ~ + 90oC | ||||
| 潤滑 | L1,L2,L3 | 3~100 | 全合成潤滑油脂 | |||||
| 安裝方向 | L1,L2,L3 | 3~100 | 任意方向 | |||||
| 噪音值 | dBA | L1,L2,L3 | 3~100 | ≤70 | ≤70 | ≤70 | ≤74 | ≤74 |
| 1. 上述單段齒輪箱(未比數)相關規格,主要為使用各型號5比齒輪箱所測得之數據. | ||||||||
| 2. 減速比 : i = 輸入轉速/輸出轉速. | ||||||||
| 3. 背隙值 : 為在2%額定輸出扭矩下測試所得之數據. | ||||||||
| 4. 徑向力及軸向力 : 施力於出力軸中心位置,週期負載時間50%,轉速100rpm,條件下所測得之數據. | ||||||||
| 5. 運轉負載週期<60%狀況下,平均使用壽命如列表數據值; 負載週期>=60%之連續運轉狀況下,平均使用壽命可能會降低至正常值的50%以下. | ||||||||
|

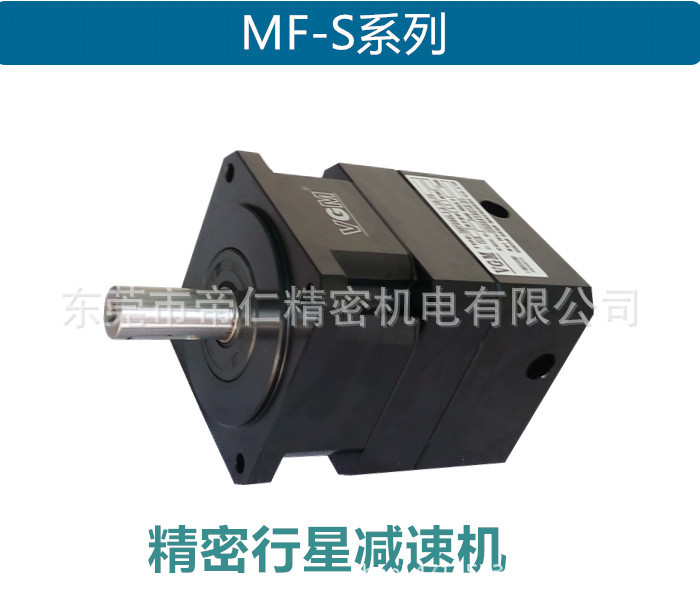

6. 噪音值 : 距離1公尺,空載運轉,額定輸入轉速,條件下所測得之數據. VGM行星減速機產品圖 |
||||||||
VGM行星減速機詳細介紹
臺灣聚盛VGM行星減速機分六大系列：
1．臺灣聚盛VGM經濟型行星減速機PG系列（圓形不帶法蘭）
2．臺灣聚盛VGM經濟型行星減速機PG-F系列（圓形帶法蘭）
3．臺灣聚盛VGM加強型行星減速機MF--S系列（方形）
4．臺灣聚盛VGM普通型行星減速機MF系列（方形）
5．臺灣聚盛VGM精密行星減速機MF-X系列（圓形帶法蘭）
6．臺灣聚盛VGM超精密行星減速機MF--H系列（方形，150～180機型的機身為圓形）
一．PG系列具體型號：
PG60L1，PG60L2（減速機數比3～100）
PG120L1，PG120L2，PG120L3（減速機數比3～1000）
二．PG-F系列具體型號：
PG60FL1，PG60FL2（減速機數比3～100）
PG90FL1，PG90FL2，PG90L3（減速機數比3～1000）
PG120FL1，PG120FL2，PG120L3（減速機數比3～1000）
三．MF-S系列具體型號：
MF070SL1，MF070SL2，MF070SL3（減速機數比3～100）
MF090SL1，MF090SL2，MF090SL3（減速機數比3～1000）
MF120SL1，MF120SL2，MF120SL3（減速機數比3～1000）
MF150SL1，MF150SL2，MF150SL3（減速機數比3～1000）
MF180SL1，MF180SL2（減速機數比3～1000）
四．MF系列具體型號：
MF090L1，MF090L2，MF090L3（減速機數比3～1000）
五．MF-X系列具體型號：
MF60XL1，MF60XL2，MF60XL3（減速機數比3～100）
MF90XL1，MF90XL2，MF90XL3（減速機數比3～1000）
MF120XL1，MF120XL2，MF120XL3（減速機數比3～1000）
MF150XL1，MF150XL2，MF150XL3（減速機數比3～1000）
MF180XL1，MF180XL2（減速機數比3～1000）
六．MF--H系列具體型號：
MF60HL1，MF60HL2，MF60HL3（減速機數比3～100）
MF90HL1，MF90HL2，MF90HL3（減速機數比3～1000）
MF120HL1，MF120HL2，MF120HL3（減速機數比3～1000）
MF150HL1，MF150HL2，MF150HL3（減速機數比3～1000）
MF180HL1，MF180HL2（減速機數比3-100）
產品特點：
1，獨特多段減速比，高效率輸出扭力之行星齒輪式減速裝置是伺服馬達、步進馬達等精密傳動機構的組合。
2，專利內齒環設計，確保而用與低噪音。
3，密閉式全油封設計確保潤滑油脂不泄漏。
4，低耗損精密齒輪設計傳動效率高速98％。
5，適合NEMA馬達按裝標準規范，安裝容易。
6，同級產品中體積小，適合有限之設備空間。
7，高精度低背隙3-5弧分，標準型6-10弧分皆可供應。
8，內部組件采用經熱處理之高強度合金鋼材，足堪應付嚴峻的惡劣工作環境。
VGM行星減速機安裝方式
VGM減速機選擇及注意事項：
表格上的使用功率，為市面上使用伺服機種。
減速機的適用性很高，工作系數都能維持1.2以上，但在選用上也可以依自己需要來決定。
其重點有二
1-1. 選用伺服電機出力軸徑不能大于表格上使用軸徑，例如：MF070S使用軸徑￠14mm
1-2. 若經扭力計算工作，轉矩可以滿足平常運轉，但在伺服全額輸出時，有不足現象時，我們可以在電機側之驅動器做限流控制或在機械軸上做扭力保護，此項的工作絕對必要的。
其他：
a-1.安裝場地：油品的確認：在訂購時，這類產品軟化油屬半固態不需換油工作，但必須注意在0℃以下使用，應事先告知我們，以便添加防凍劑。于酸堿場所，亦須告知我們，加裝防護措施。
a-2.伺服電機：在訂貨時應告知工廠，伺服電機所需銜接法蘭及軸的尺寸。
a-3.減速機的安裝：減速機本體是一個非常精密的產品，所以在安裝上必須小心，嚴禁撞擊或是以鐵錘敲打軸心或是任一部位。
潤滑
減速機為密封式這幾，不需換油。
油品屬半固態合成油
周圍使用溫度：0~+40℃
臺灣聚盛VGM行星減速機：VGM行星減速機PG系列，VGM行星減速機PG-F系列，VGM行星減速機MF-S系列，VGM行星減速機MF系列，VGM行星減速機MF-X系列，VGM行星減速機MF-H系列，六大系列，產品規格齊全，經濟·精密·堅固，選擇性佳，適配各廠牌伺服電機與步進電機。減速機機身外殼采用高強度鋁合金，外形光滑、精致、輕盈，且具有具備高強硬度，防護能力強。密封式設計，鋰基復合全合成潤滑油脂，使用期終身免潤滑。高轉矩，無震動，低回程間隙，低噪音，長壽命，安裝方便，高性價比，交貨期快捷：配伺服電機全系列產品10～15天交貨。
