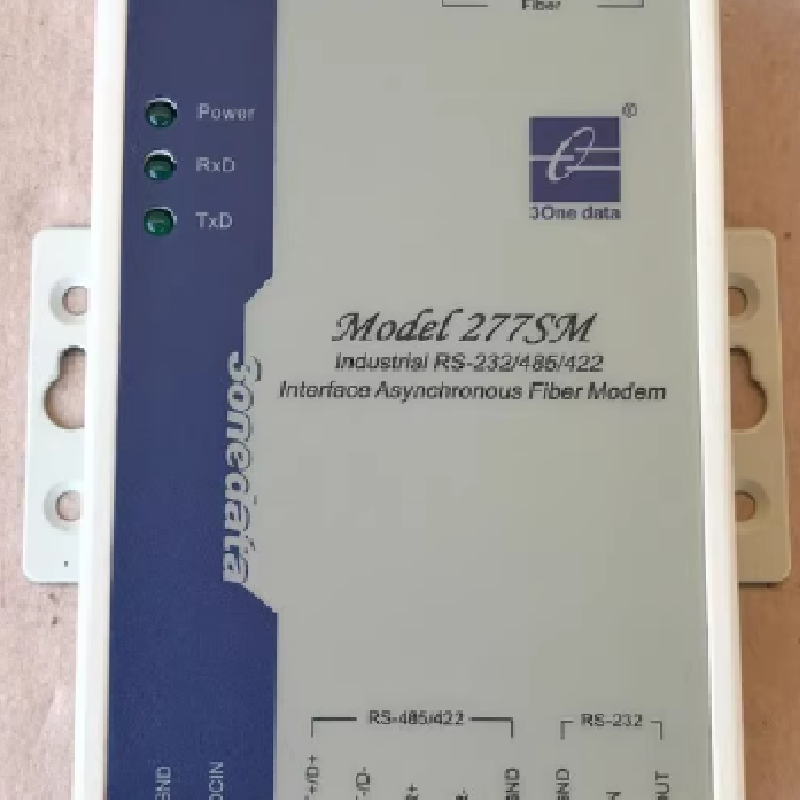

3ONEDATA 277SM/SC 三旺多模雙纖光電轉換器、光纖收發器TEL:13910098771
3onedata MODEL277 MODEL277A MODEL277B RS-232/485/422 SC/ST/FC可選2KM多模20/40/60/80/100/120km單模 單模單纖 單模雙纖 串口光纖調制解調器 光纖收發器
壁掛式或DIN-Rail導軌式安裝
1路RS-232/485/422串口轉光的串口光纖調制解調器
支持1路RS-232、RS-485/422或3IN1串口轉1路光口
***的通信編碼及時鐘恢復技術，***遠距離數據準確傳輸
獨特的“零延時自動轉發”技術
串口波特率自動偵測技術
支持5VDC、12-48VDC、-48VDC和220VAC四種電源方案
MODEL277系列使RS-232/485/422串口信號轉換成光信號的串口光纖調制解調器。該系列有3款產品可供選擇，支持1路RS-232、RS-485/422或3IN1串口轉1路光口，采用壁掛式或DIN-Rail導軌式安裝方式，能滿足不同應用現場的需求。
本系列采用***的通信編碼及時鐘恢復技術能夠***避免傳輸數據出錯；采用獨特的“零延時自動轉發”技術，增強了接口的抗干擾能力，達到真正的零延時；能夠進行波特率自動偵測，即使設備的串行信號波特率改變了，仍然可以實現RS-232或RS-485/422到光的轉換傳輸。Model277系列可廣泛用于各種工業控制、過程控制、交通控制和智能小區等場合，特別適合銀行、電力及對電磁干擾環境有特殊要求的部門和系統。
規 格
| 項目 | 參數 |
|---|---|
|
光纖接口 |
接口數量：1路 接口形式：SC/ST/FC可選 傳輸距離： l 多模：2km l 單模：20/40/60/80/100/120km
傳輸波長： l 多模：1310nm l 單模：1310nm或1550nm |
|
串口 |
標準：EIA RS-232C、RS-485、RS-422 串口數量：1路RS-232、RS-485/422或3IN1串口 RS-232信號：OUT、IN、GND RS-485信號：D+、D-、GND RS-422信號：T+、T-、GND、R+、R- 波特率：300bps-115200bps MODEL277接口形式：RS-232/485/422串口，采用8位5.08mm間距接線端子 MODEL277A接口形式：RS-232串口，DB9母頭 MODEL277B接口形式：RS-485/422串口，采用5位5.08mm間距接線端子 方向控制：RS-485方向采用數據流向自動控制技術 負載能力：RS-485/422端支持32點輪詢環境（可定制128點） 傳輸距離：RS-232，15m；RS-485/422，1200m RS-485上下拉電阻：4.7kΩ |
|
指示燈 |
電源指示燈、光口接收數據和告警指示燈、光口發送數據指示燈 |
|
電源 |
MODEL277 l 輸入電源：12~48VDC l 連接方式：2位5.08mm間距接線端子
MODEL277A、MODEL277B三種電源方案可選 l 外置電源：5VDC，采用DC圓頭連接，MODEL277B產品支持2.0A的過流保護 l 內置電源：-48VDC，采用3位5.08mm間距接線端子； 220VAC，采用3孔交流插座帶開關 |
|
工作環境 |
MODEL277： l 工作溫度：-40~75℃ l 存儲溫度：-40~75℃ l 相對濕度：5%～95%（無凝露）
MODEL277A、MODEL277B： l 工作溫度：-10~60℃ l 存儲溫度：-40~85℃ l 相對濕度：5%~95%（無凝露） |
|
機械結構 |
外殼：IP30防護等級，金屬外殼 安裝：掛壁式或導軌式（另購導軌配件） MODEL277尺寸（寬×高×深）：100mm×69mm×22mm
MODEL277A、MODEL277B尺寸（寬×高×深）： l 外置電源：94mm×70.6mm×26mm l 內置電源：173.2mm×115mm×30mm |
|
認證 |
CE、FCC、RoHS |
|
質保 |
3年 |
訂購信息
|
可選型號 |
光口 |
RS-232 |
RS-485/422 |
3IN1 (RS-232/485/422) |
電源 |
|
MODEL277 |
1 |
─ |
─ |
1 |
12~48VDC |
|
MODEL277A |
1 |
1 |
─ |
─ |
5VDC、-48VDC、220VAC可選 |
|
MODEL277B |
1 |
─ |
1 |
─ |
|
