配置概述

Snapmirror用于在不同NetApp之間（或者同一臺）做卷的鏡像復制，是NetApp長期以來較為成熟的容災解決方案，通常來講，兩套NetApp之間要實現Snapmirror至少需要滿足以下條件：

兩臺NetApp均購買了高級軟件包授權（Premium Lisence），其中包含了Snapmirror在內的多個高級功能

兩臺NetApp之間網絡互通（Snapmirror網絡路由可達）

目的端Ontap的版本必須大于等于源端，同時跨度不能太大，以下是部分官方的互操作列表：

但經實際生產環境測試，通過CLI，即使版本跨度很大（本文案例Ontap9.1至9.9），Snapmirror依然能夠正常使用！

以下是源端和目的端具體版本：

NetApp Release 9.1: Fri Dec 23 04:09:51 UTC 2016

NetApp Release 9.9.1P2: Thu Aug 19 13:53:06 UTC 2021

1

2

配置流程

在完成前期準備工作后，大致的Snapmirror創建思路如下：

前期準備工作

前期準備工作主要包括確認兩套NetApp的授權，源端及目的端需要做Mirror的相關信息的確認，具體需要如下信息，主要是確認源與目的端卷的路徑Cluster:SVM:Vol

首先源端應是已在正常使用的卷，目的端前期準備工作包括：

存儲初始化配置

創建目的端的SVM

創建源端和目的端的Snapmirror網絡，這個可直接在WebUI創建，確認LIF角色為集群間，創建完成后確認兩端Snapmirror網絡路由可達

完成相關準備工作后，即可進入正式配置

集群對等配置

先進入源端配置，主要配置對端IP及配對密碼

psns::> cluster peer create -peer-addrs xx.xx.xx.185,xx.xx.xx.186

Notice: Choose a passphrase of 8 or more characters. To ensure the authenticity of the peering relationship, use a phrase or sequence of characters that

        would be hard to guess.

Enter the passphrase:

Confirm the passphrase:

1

2

3

4

5

6

7

再進入目的端配置，與源端一樣配置IP及配對密碼，這里需要特別注意，由于老版本不支持加密，新版Ontap默認是加密的，因此需要手動取消

FAS2750::> cluster peer create -peer-addrs 137.40.142.191,137.40.142.192 -encryption-protocol-proposed none

Notice: Use a generated passphrase or choose a passphrase of 8 or more characters. To ensure the authenticity of the peering relationship, use a phrase or

        sequence of characters that would be hard to guess.

Enter the passphrase:

Confirm the passphrase:

1

2

3

4

5

6

7

配置完成后在兩端均可確認集群對等狀態

FAS2750::> cluster peer show

Peer Cluster Name         Cluster Serial Number Availability   Authentication

------------------------- --------------------- -------------- --------------

psns                      1-80-136245           Available      ok

1 entries were displayed.

1

2

3

4

5

Vserver對等配置

同樣先進入源端進行配置，配置源到目的的SVM信息

psns::> vserver peer create -peer-cluster FAS2750 -peer-vserver SVM-CIFS -vserver svm-cifs -applications snapmirror

Info: [Job 15977] &＃39;vserver peer create&＃39; job queued

psns::> vserver peer show

            Peer        Peer                           Peering        Remote

Vserver     Vserver     State        Peer Cluster      Applications   Vserver

----------- ----------- ------------ ----------------- -------------- ---------

svm-cifs    SVM-CIFS    initializing FAS2750           snapmirror     SVM-CIFS

1 entries were displayed.

1

2

3

4

5

6

7

8

9

10

在目的端能看到源端發起的配對請求，選擇接受

FAS2750::> vserver peer accept -vserver SVM-CIFS -peer-vserver svm-cifs

Info: [Job 157] &＃39;vserver peer accept&＃39; job queued

FAS2750::> vserver peer show

            Peer        Peer                           Peering        Remote

Vserver     Vserver     State        Peer Cluster      Applications   Vserver

----------- ----------- ------------ ----------------- -------------- ---------

SVM-CIFS    svm-cifs    peered       psns              snapmirror     svm-cifs

1 entries were displayed.

1

2

3

4

5

6

7

8

9

10

11

確認兩端的Vserver配置正常

Snapmirror配置

這里補充一步，正常UI界面配置Snapmirror任務的時候目的端的卷是自動創建，但在命令行中我并未找到相關命令（知道的朋友可以在留言里交流下），因此我選擇了手動創建Mirror卷

手動創建卷需要注意幾點：

容量必須大于等于源卷

由于用作Mirror卷，因此類型不能是RW，必須是DP

FAS2750::> vol create -vserver SVM-CIFS -volume FAS2750_CIFS -aggregate DATA -size 6TB -state online -security-style ntfs -type DP

[Job 158] Job succeeded: Successful

FAS2750::> vol show

Vserver   Volume       Aggregate    State      Type       Size  Available Used%

--------- ------------ ------------ ---------- ---- ---------- ---------- -----

FAS2750-01

          vol0         aggr0_FAS2750_01

                                    online     RW      151.3GB    117.4GB   18%

FAS2750-02

          vol0         aggr0_FAS2750_02

                                    online     RW      151.3GB    117.8GB   18%

SVM-CIFS  FAS2750_CIFS DATA         online     DP          6TB     6.00TB    0%

SVM-CIFS  SVM_CIFS_root

                       DATA         online     RW          1GB    971.2MB    0%

SVM-NFS   FAS2750_NFS  DATA         online     RW       4.21TB     2.95TB   26%

SVM-NFS   SVM_NFS_root DATA         online     RW          1GB    971.1MB    0%

6 entries were displayed.

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

進入目的端進行配置，根據初期計劃創建Snapmirror任務

FAS2750::> snapmirror create -source-cluster psns -source-vserver svm-cifs -source-volume CIFS_6TB -destination-cluster FAS2750 -destination-vserver SVM-CIFS -destination-volume FAS2750_CIFS

Operation succeeded: snapmirror create for the relationship with destination "SVM-CIFS:FAS2750_CIFS".

FAS2750::> snapmirror show

                                                                       Progress

Source            Destination Mirror  Relationship   Total             Last

Path        Type  Path        State   Status         Progress  Healthy Updated

----------- ---- ------------ ------- -------------- --------- ------- --------

svm-cifs:CIFS_6TB

            XDP  SVM-CIFS:FAS2750_CIFS

                              Uninitialized

                                      Idle           -         true    -

1 entries were displayed.

1

2

3

4

5

6

7

8

9

10

11

12

13

14

初始化MSnapmirror任務

FAS2750::> snapmirror initialize -destination-path SVM-CIFS:FAS2750_CIFS

Operation is queued: snapmirror initialize of destination "SVM-CIFS:FAS2750_CIFS".

FAS2750::> snapmirror show

                                                                       Progress

Source            Destination Mirror  Relationship   Total             Last

Path        Type  Path        State   Status         Progress  Healthy Updated

----------- ---- ------------ ------- -------------- --------- ------- --------

svm-cifs:CIFS_6TB

            XDP  SVM-CIFS:FAS2750_CIFS

                              Uninitialized

                                      Transferring   0B        true    03/31 15:58:11

1 entries were displayed.

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

任務驗證

CLI和WebUI中均可查看當前的傳輸進度

FAS2750::> snapmirror show

                                                                       Progress

Source            Destination Mirror  Relationship   Total             Last

Path        Type  Path        State   Status         Progress  Healthy Updated

----------- ---- ------------ ------- -------------- --------- ------- --------

svm-cifs:CIFS_6TB

            XDP  SVM-CIFS:FAS2750_CIFS

                              Uninitialized

                                      Transferring   8.84GB    true    03/31 16:02:33

2 entries were displayed.

1

2

3

4

5

6

7

8

9

10

11

WebUI

完成后狀態顯示正常，后期根據實際的需求，數據變化量，帶寬等綜合考量配置合適的Snapmirror策略即可

Netapp SnapMirror和 SnapVault限制傳入傳出流量

4-5

客戶現場使用netapp snapmirror功能后每當傳輸數據開始時,外網流量占用很大,影響到了正常業務使用需求。考慮限制snapmirror傳出流量。 解決方案: 根據netapp 官方文檔https://docs.netapp.com/us-en/ontap/data-protection/snapmirror-global-...

vol copy、ndmpcopy以及snapmirror在數據遷移中應用的區別_ndmp copy...

4-16

snapmirror 1 : 支持塊級拷貝,可以在網絡中遷移數據(大量數據) 2: 當異步mirror時snapmirror從源卷或qtree復制snapshot images 到partner目標卷或qtree,源卷到目標卷每隔一定的時間進行 3: 當同步mirrorror時,snapmirror以源卷復制...

netapp學習（十一）---Snapmirror

 352

snapmirror有兩個條件：（1）、目的卷是restricted，（2）目的卷大小大于或等于源卷 下面開始實驗 1、在目的端使目的卷restricted DataOnTap2> vol restrict vol1 Volume &＃39;vol4&＃39; is now restricted. 2、如果執行下面這句命令時報錯，DataOnTap2&amp...

新 PRTG 發布！兩個新傳感器和所有語言文件的更新。

yukicyy的博客

 135

PRTG 22.4.80.1553 現已在穩定發布頻道中可用！此版本附帶實驗性NetApp SnapMirror v2傳感器、實驗性端口v2 傳感器和所有語言文件的更新。

Netapp snapmirror 同步數據的狀態恢復_netapp檢查同步情況

4-1

Netapp snapmirror 同步數據的狀態恢復 由于存儲的搬遷,snapmirror 的狀態設置為break狀態,當存儲在新的機房安裝好了后,進行如下的恢復! 1: 查看恢復前的數據同步狀態: WH-FAS8020A> snapmirrorstatus...

...ONTAP平臺Snapshot副本和SnapMirror災備介紹_snapshot snapmirror-CSD...

4-14

SnapMirror 是一種災難恢復技術,可用于從主存儲故障轉移到位于不同地理位置的遠程站點上的二級存儲。顧名思義,SnapMirror 會在二級存儲上為您的工作數據創建一份副本或鏡像,這樣,在主站點發生災難時,您仍可繼續提供數據。

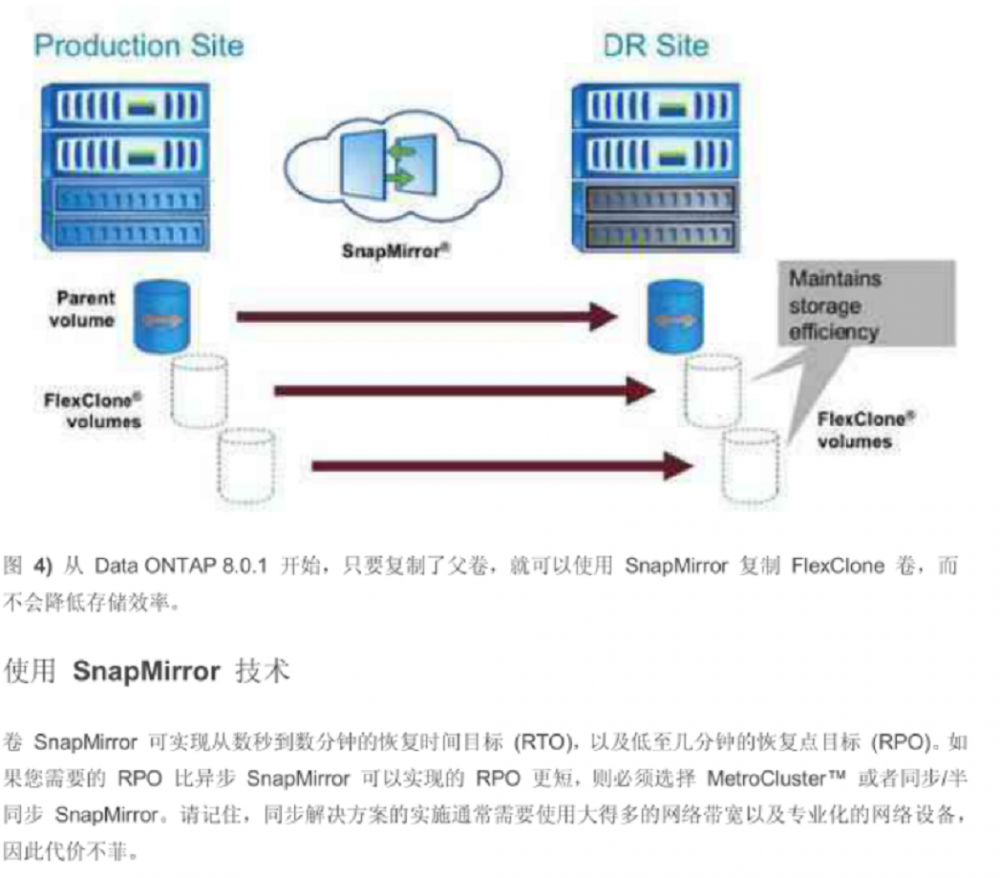

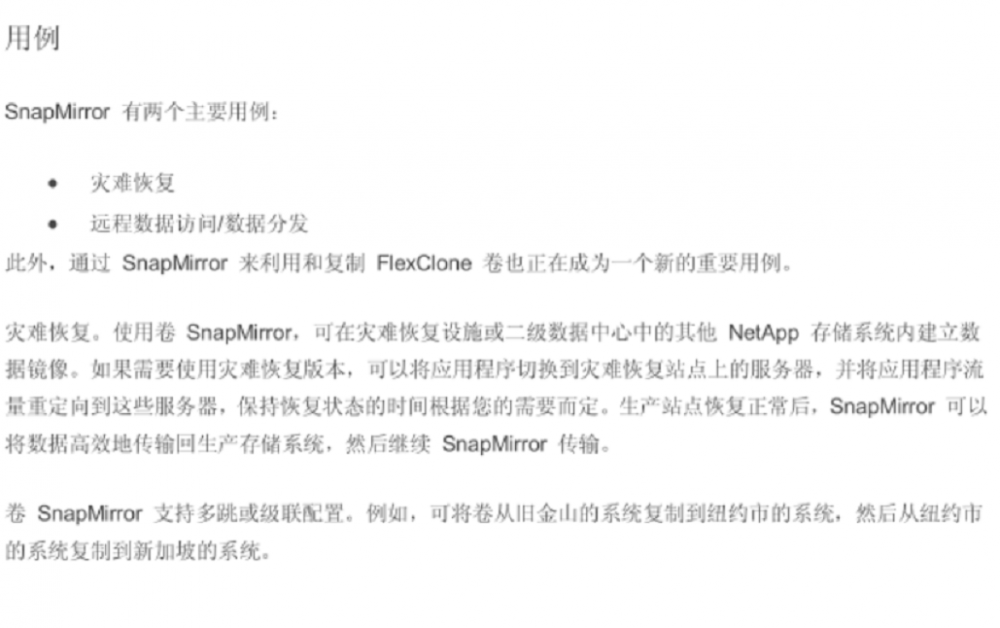

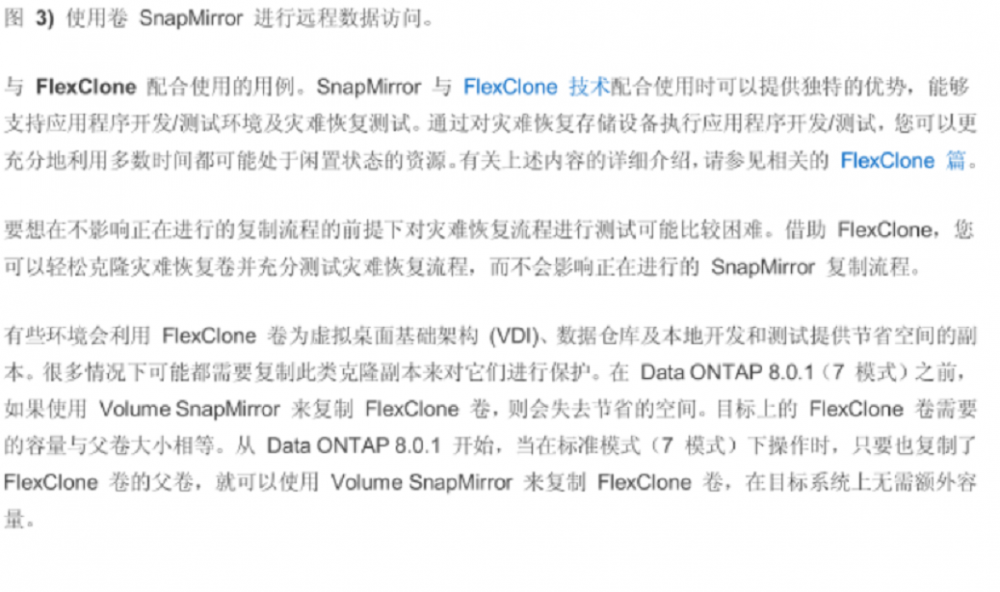

災備，兩地三中心

Snapmirror也分為同步和異步模式。在異步模式下，Snapmirror針對源卷每隔一段時間做一次快照，通過比對兩次Snapshot的變化數據地 址，從而將這些變化的數據傳輸?shù)竭h(yuǎn)程存儲系統對應的卷中。這種思想的本質其實也是批量傳送，對源卷的Snapshot就相當于一次Suspend， 比對兩份快照的變化數據地址，就相當于記錄Bitmap。

對于多立存儲系統之間一致性組保證方面，NetApp是基于主機VSS實現的。其Snapmanager產品（與EMC的Replication        Manager類 似），作為一個Requestor向VSS發送快照請求，VSS將Suspend對應的應用程序的IO，這樣，不管這個應用程序需要讀寫的卷分布于單個存儲 系統還是多個存儲系統，所有的系統都有足夠的時間來對相應的卷進行快照操作。作為VSS的Provider，Snapdriver作為快照代理，將向所有對 應的存儲系統發起快照請求。快照完成后，Snapmanger可以調用Snapmirror對變化的數據進行傳輸。針對多主機之間的一致性組實現，尚未有 解決方案。

對于同步模式，Snapmirror是利用Catchup模式實現的。Snapmirror首先進入異步模式，即數據復制的Session建立之后，立即生成快 照，然后初次數據傳遞過程需要傳遞源卷上所有被這份Snapshot所占用的數據，需要比較長的時間。傳完后再次做Snapshot，比對兩次 Snapshot中變化的數據地址，再次同步。就這樣一直進行下去，當達到一定的Gap閾值時，系統進入同步復制階段，針對源卷的每一個寫IO在 進入本地日志鏈后立即同步到遠程，遠程系統接收到寫IO之后，先將其存放于Vol0下面的日志鏈文件中，然后在后臺將日志讀出重放，從而寫 入對應的卷。

由于WAFL的快照方式與其他廠商的常規設計不同，所以在比對兩份Snapshot的時候并不是按照本書第16章中介紹的機制進行的。WAFL 的每份Snapshot其實就是一份真實的文件系統MetaData         Tree。這個Tree中記錄了整個物理存儲空間的Bitmap，AFS以及每個Snapshot都會有 自己的Bitmap，通過下列規則比對兩份Bitmap即可得出變化的數據地址。規則1：后面的Bitmap中為1的但是前面Bitmap中為0的位，則表明這 個地址對應的數據發生了更改。規則2：后面Bitmap中為1并且前面Bitmap中也為1的位，表明這個地址對應的數據是兩份Snapshot共用的，一 定也沒有變化過。規則3：不可能存在后面Bitmap中為0而前面Bitmap中為1的數據。因?yàn)閃AFl從來不覆蓋正在被某Snapshot占用的數據。

雖然EMC的MirrorView也同樣是采用比對快照的方式進行數據復制，但是其本質上有區別。NetApp在數據復制到遠程之后，快照也就自然 而然地生成了，因?yàn)閃AFl的快照本身就是一個卷的全部?jī)?nèi)容，而傳統的Snapshot，源卷是源卷，相關的映射表和其他元數據等都存在于源卷額 外的存儲空間，即這些映射表里記錄的是源卷的數據變化而不是記錄自己所占用空間的變化，更不會將自己占用的空間的數據變更同步到遠 程，所以EMC的MirrorView在同步完一批數據之后需要在遠程系統創建一份快照。而WAFl在同步完一批數據之后，只需要進行一個叫做“Jump Ahead”的操作即可，即，將容災卷上的AFS入口指針指向最新的Snapshot入口指針，并且刪除前一份Snapshot。當然這份Snapshot就是剛被同 步過來的數據所自然形成的而不是待同步完成后期制作的。
