外接口控制，先導控制式溢流型減壓閥將進口高壓主油路壓力調節減至口1所需的減壓壓力，同時具備從口1到油箱（口3）的全流量溢流功能。外接口（口4）可以接入其它先導級控制閥或2通閥實現遠程控制。
-
口3處的壓力直接以1:1的比例增加到閥的設定值上，且壓力不能超出3000 psi（210 bar）。
-
先導式操作閥在減壓與溢流模式間過渡時具有極低的死區。
-
的進口壓力由調節范圍決定。范圍D, E, N和Q 是由進口和減壓口間壓力降2000 psi (140 bar)來測試。范圍A, B和H是由進口和減壓口間壓力降3000 psi (210 bar)來測試。范圍C和W是由進口壓力5000 psi (350 bar)來測試。
-
先導式操作閥具有非常平坦的壓力/流量特性，良好的穩定性和極低的滯回。
-
從減壓壓力口（口1）到進口（口2）的反向液流可能導致主閥芯關閉。如果油路中需要反向自由流，可以考慮在油路中加入單向閥。
-
通過控制外控口（口4）的壓力，閥的有效設定值可以低于公稱設定值。
-
利用Sun浮動結構減少由于過量安裝扭矩或插孔/插裝閥加工誤差帶來的內部零件粘結的可能性。
注意：技術參數可能因產品配置而不同。請查看產品配置部分。
|

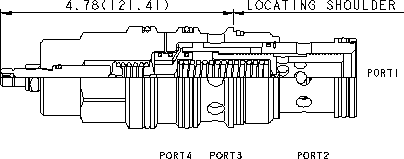

插孔
|
T-24A
|
|
系列
|
4
|
|
通流能力
|
320 L/min.
|
|
操作壓力
|
350 bar
|
|
工廠默認的設定值
|
blocked control port (dead headed)
|
|
控制先導流量
|
0,25 - 0,33 L/min.
|
|
調節 - 從最小設定到設定的順時針圈數
|
5
|
|
閥頭部安裝六角尺寸
|
41,3 mm
|
|
閥安裝扭矩
|
474 - 508 Nm
|
|
調節螺栓的內六角尺寸
|
4 mm
|
|
鎖緊螺母六角尺寸
|
15 mm
|
|
鎖緊螺母力矩
|
9 - 10 Nm
|
|
型號重量
|
1.59 kg.
|
|
Seal kit - Cartridge
|
Buna: 990024007
|
|
Seal kit - Cartridge
|
Polyurethane: 990024002
|
|
Seal kit - Cartridge
|
Viton: 990024006
|
