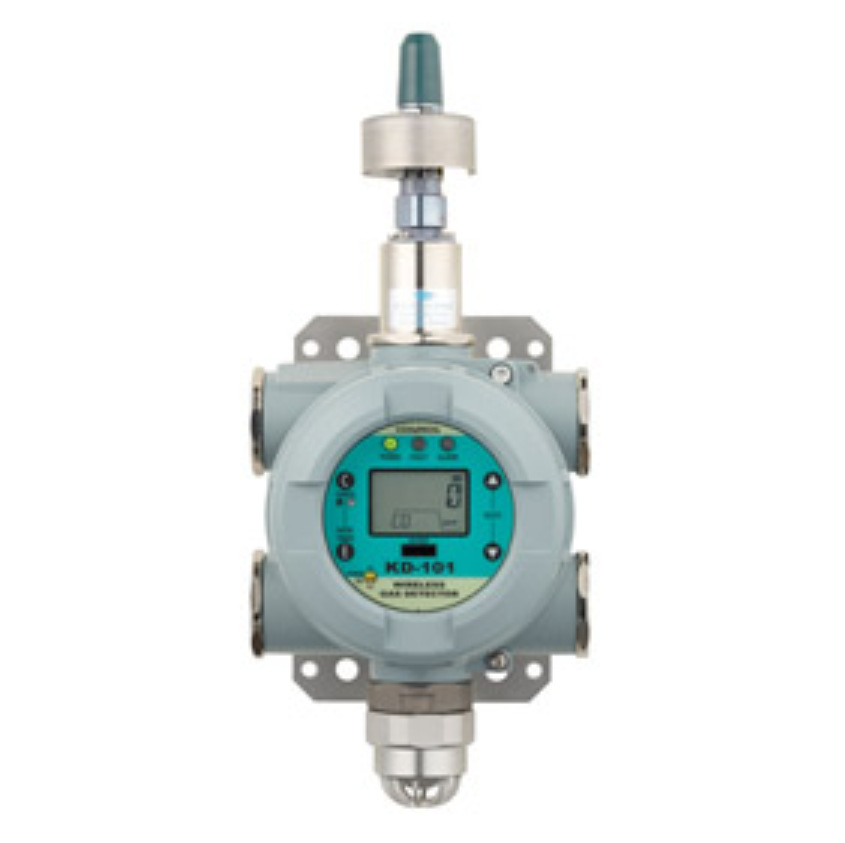

新宇宙New cosmos工業固定氣體檢測報警裝置無線氣體檢測部KD-101
新宇宙New cosmos工業固定氣體檢測報警裝置無線氣體檢測部KD-101
新宇宙New cosmos工業固定氣體檢測報警裝置無線氣體檢測部KD-101
KD-100A/B/M 規格
| 類型表達式 | KD-100A | KD-100B | KD-100M |
| 檢測原理 | 熱射線半導體 | 接觸式燃燒式 | 無傳感器（4-20mA 信號轉換） |
| 檢測氣體 | 易燃氣體、有毒氣體 | － | |
| 檢測方法 | 擴散公式 | ||
| 檢測范圍 | 根據規格 | ||
| 警報設定值 | 根據規格 | ||
| 報警精度 |
易燃氣體：同一條件下警報設定值的±25% 毒性氣體：同一條件下警報設定值的±30% |
||
| 報警延遲 |
易燃氣體：30秒以內 為警報設定值濃度的1.6倍的氣體：警報設定值濃度的1.6倍的氣體為60秒以內※1 |
||
| 報警顯示 |
氣體報警 紅色 LED 閃爍和 LCD 顯示 /故障報警（傳感器故障、電源電壓異常等） 黃色 LED 閃爍/亮起和 LCD 顯示 |
氣體報警 紅色 LED 閃爍和 LCD 顯示 /故障警報（電源電壓異常等） 黃色 LED 閃爍/亮起和 LCD 顯示 |
|
| 無線通信（無線模塊規格） |
無線電模塊格式：WMI-1 通信協議：ISA100.11a（IEC 62734） 頻率：2400~2483.5MHz 通信速率：250kbps 無線電輸出功率：高達 12dBm 日本國內標準 認證規則第 2 條第 1 款第 19 項 工作溫度和濕度范圍：-40 至 +70°C，0 至 100%RH（無冷凝） 防爆結構：Ex ia IIC T4 X |
||
| 外部輸出 |
觸點輸出：3個電路（氣體報警觸點（1級、2級）、故障觸點） 無電壓1c觸點/自動復位或自保持 額定負載為AC250V 3A或DC30V 3A（電阻負載） ·氣體濃度模擬信號DC4-20mA輸出 故障報警時為0.5mA以下 模擬信號負載電阻為300Ω以下，包括布線電阻 |
||
| 外部輸入 | － |
4-20mA 模擬輸出 可連接型號： KD-12、PD-12 系列 |
|
| 氣體濃度顯示 | LCD：數字 4 位顯示 | ||
| 防爆結構 | 主體：Ex d [ia] IIC T5 | ||
| 保護等級 | IP65 | ||
| 兼容電纜 | 電纜外徑：φ9~15 | ||
| 電源：CVV-S 1.25 至 5.5° | |||
| 其他：CVV-S 1.25 至 2.0° | |||
| 工作溫度和濕度范圍*2 | 溫度：-10~+50°c | 溫度：-20~+50°c | |
| 濕度：10 至 90% RH（0 至 50°C） | 濕度：10 至 90% RH（0 至 50°C） | ||
| 電源 | DC24V (DC18V～35V) | ||
| 功耗 | 高達 3.5W | 高達 2.5W | |
| 外形尺寸 | H338×W146×D160mm（電纜接地除外） | H342×W146×D160mm（電纜接地除外） | |
| 質量※3 | 約 3.7 千克 | 約 3.3 千克 | |
※1：高壓氣體安全法規定的檢測警報設備的結構或理論上延遲30秒的特定氣體（氨、一氧化碳等氣體）
※2：溫度和濕度沒有急劇變化，且不結露。
※3：電纜接地、閉鎖單元除外。 每個電纜接地的產品質量為 330g，每個閉合單元的重量為 150g。
KD-100D/O/R 規格
| 類型表達式 | KD-100D | KD-100O | KD-100R | |
| 檢測原理 | 恒定電位電解式 | 加爾巴尼電池供電 | 非分散紅外 | |
| 檢測氣體 | 一氧化碳 | 硫化氫 | 氧氣 | 甲烷、丙烷 |
| 檢測方法 | 擴散公式 | |||
| 檢測范圍 |
0～75ppm、 0～100ppm、 0～150ppm、 0～200ppm、 0～250ppm、 0～300ppm、 0～500ppm |
0～30ppm、 0～50ppm |
0～25.0vol％ | 0～100%LEL |
| 警報設定值 |
滿量程 75ppm，100ppm： 1 級報警 25ppm 2 級報警 50ppm 滿量程 150~500ppm： 1 級報警 50ppm 2 級報警 100ppm |
滿量程 30ppm，50ppm： 1 級報警 10ppm 2 級報警 20ppm |
1 級報警 18.0vol% 2 級報警 18.0vol% |
1 級報警 25%LEL 2 級報警 50% LEL |
| 報警精度 | 相同條件下警報設定值的±30% | ±0.7vol% 以內 | 相同條件下警報設定值的±25% | |
| 報警延遲 | 報警設定值濃度1.6倍的氣體在30秒以內 | 濃度為10.0vol%時達到18.0vol%的時間：5秒以內（20±2°c） |
報警設定值濃度的 1.6倍的氣體在 30秒以內 |
|
| 報警顯示 |
氣體報警 紅色 LED 閃爍和 LCD 顯示 /故障警報（傳感器故障等） 黃色 LED 閃爍/亮起和 LCD 顯示 |
|||
|
無線通信 （無線模塊規格） |
無線模塊格式：WMI-1 通信協議：ISA100.11a（IEC62734） 頻率：2400~2483.5MHz 通信速率：250kbps 無線輸出功率：大12dBm 日本國內適用標準 認證規則第2條第1款第19號 使用溫度濕度范圍：-40~+ 70°C，0-100%RH（無冷凝） 防爆結構：Exia IIC T4 X |
|||
| 外部輸出 |
觸點輸出：3個電路（氣體報警觸點（1級、2級）、故障觸點） 無電壓1c觸點/自動復位或自保持 額定負載為AC250V 3A或DC30V 3A（電阻負載） ·氣體濃度模擬信號DC4-20mA輸出 故障報警時為0.5mA以下 模擬信號負載電阻為300Ω以下，包括布線電阻 |
|||
| 氣體濃度顯示 | LCD：數字 4 位顯示 | |||
| 防爆結構 | Ex db［ia Ga］IIC T5 Gb | |||
| 保護等級 | IP65 | |||
| 兼容電纜 | 電纜外徑：φ9~15 | |||
| 工作溫度和濕度范圍*1 |
溫度：-10~+40°C 濕度：30~85%RH（0~40°C） |
溫度：-20~+50°C 濕度：10~90%RH（0~50°C） |
||
| 電源 | DC24V （DC18V 至 35V） 高達 0.3A | |||
| 功耗 | 高達 2.3W | 高達 2.5W | ||
| 外形尺寸 | H338×W146×D160mm（電纜接地除外） | |||
| 質量※2 | 約 3.7 千克 | |||
※1：溫度和濕度無突然變化，不結露。
※2：電纜接地、閉鎖單元除外。 每個電纜接地的產品質量為 330g，每個閉合單元的重量為 150g。
KD-101D/O/R 規格
| 類型表達式 | KD-101D | KD-101O | KD-101R | |
| 検知原理 | 定電位電解式 | ガルバニ電池式 | 非分散赤外線式 | |
| 検知対象ガス | 一酸化炭素 | 硫化水素 | 酸素 | メタン、プロパン |
| 検知方式 | 拡散式 | |||
| 検知範囲 |
0～75ppm、 0～100ppm、 0～150ppm、 0～200ppm、 0～250ppm、 0～300ppm、 0～500ppm |
0～30ppm、 0～50ppm |
0～25.0vol％ | 0～100%LEL |
| 警報設定値 |
フルスケール75ppm、100ppmの場合： 1段警報 25ppm 2段警報 50ppmフルスケール150～500ppmの場合： 1段警報 50ppm 2段警報 100ppm |
フルスケール30ppm、50ppmの場合： 1段警報 10ppm 2段警報 20ppm |
1段警報 18.0vol％ 2段警報 18.0vol％ |
1段警報 25%LEL 2段警報 50%LEL |
| 警報精度 | 同一條件下にて警報設定値の±30% | ±0.7vol％以內 | 同一條件下にて警報設定値の±25％ | |
| 警報遅れ | 警報設定値濃度の1.6倍のガスにて30秒以內 | 10.0vol％の濃度にて18.0vol％に達するまでの時間：5秒以內（20±2℃） |
警報設定値濃度の 1.6倍のガスにて 30秒以內 |
|
| 警報表示 |
?ガス警報 赤LED點滅及びLCD表示 ?故障警報（センサ故障等） 黃LED點滅／點燈およびLCD表示 |
|||
|
無線通信 （無線モジュール仕様） |
無線モジュール形式：WMI-1 通信プロトコル：ISA100.11a（IEC62734） 周波數：2400～2483.5MHz 通信レート：250kbps 無線出力電力：大12dBm 日本國內適合規格 証明規則第2條第1項第19號 使用溫濕度範囲：-40～+70℃、0～100％RH（結露しないこと） 防爆構造：Ex ia IIC T4 X |
|||
| 外部輸出 |
觸點輸出：1 個電路（與氣體報警（第二級）聯動）（根據規格） 無電壓 a 觸點/自動復位或自保持/閂鎖類型 /額定負載（大）： 非防爆 DC30V 1A 或 AC125V 0.3A（電阻和負）防爆 DC30V 1A（電阻負載） * 防爆區域可連接的設備的電源規格：SELV 或電池 |
|||
| 氣體濃度顯示 | LCD：數字 4 位顯示 | |||
| 防爆結構 | Ex db［ia Ga］IIC T5 Gb | |||
| 保護等級 | IP65 | |||
| 兼容電纜 | 電纜外徑：φ9~15 | |||
| 工作溫度和濕度范圍*1 |
溫度：-10~+40°C 濕度：30~85%RH（0~40°C） |
溫度：-20~+50°C 濕度：10~90%RH（0~50°C） |
||
| 電源 | 硫酰氯鋰電池：2個 | |||
| 電池壽命 | 大約兩年 | 大約一年 | ||
| 外形尺寸 | H338×W146×D160mm（電纜接地除外） | |||
| 質量※2 | 約 3.7 千克 | |||
※1：溫度和濕度無突然變化，不結露。
※2：電纜接地、閉鎖單元除外。 每個電纜接地的產品質量為 330g，每個閉合單元的重量為 150g。
