BZA10-5/127-1

礦用隔爆型控制按鈕簡單介紹

1.BZA10-5/127-1，1個控制按鈕，用于單向點動按鈕（也可當做急停按鈕）。（或稱為單聯按鈕）當點動按鈕使用時：控制回路接常開觸頭，即按下接通控制回路即可啟動。當急停按鈕使用時：控制回路接常閉觸頭，即按下斷開控制回路即可急停。

2.BZA10-5/127-2，2個控制按鈕，用于單向起動。（或稱為雙聯按鈕）

3.BZA10-5/127-3，3個控制按鈕，用于可逆起動。（或稱為三聯按鈕）

適用范圍：
1、適用于有瓦斯及煤塵爆炸危險的煤礦井下，在交流50HZ、電壓127V的直流電路中，對信號、電磁起動器、接觸器、繼電器及其它電氣線路等裝置進行遠程控制之用。

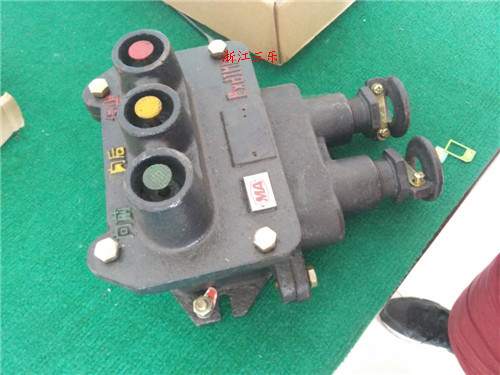

產品結構說明：

1.本系列控制按鈕材質為鑄鐵材料，由接線腔和主腔兩部分組成。

2.上蓋裝有紅、綠兩色控制按鈕。紅色：停止按鈕。綠色：啟動按鈕。

3.接線腔有4個接線端子和內接地螺栓，主腔裝有3個LA型控制按鈕，外殼底部設有外接地螺栓和固定孔。

4.殼體與上蓋、殼體與接線盒：是以平面隔爆接合面通過螺栓等緊固件連接；

5.接線柱按鈕控制桿：是以圓筒隔爆接合面通過緊固件與殼體上蓋相連；

6.引入裝置用于引進電源電纜。
