pei基礎創新1010-1000琥珀色耐溫耐熱耐腐蝕pei塑料咖啡壺pei塑料

1010
PEI | 聚醚酰亞胺
沙伯基礎(原GE)
規格級別: 注塑
基本性能額定值單位測試方法
吸水率ASTM D-570
(24小時.73℉) 0.250 %
(平衡,73℉) 1.25 %
物理性能額定值單位測試方法
泰伯磨耗量10 mg/1000次ASTM D-1044
模具收縮率5-7 in/inE-3 ASTM D-955
固體比重1.27 ASTM D-792
機械性能額定值單位測試方法
洛氏硬度109 Psi ASTM D-785
屈服撓曲強度22000 Psi ASTM D-790
IZOD無缺口沖擊強度25.0 ft-lb/in ASTM D-4812
屈服抗拉伸長7.0 % ASTM D-638
屈服抗拉強度15200 Psi ASTM D-638
IZOD缺口沖擊強度0.6 ft-lb/in ASTM D-256
撓曲模量480000 Psi ASTM D-790
斷裂抗拉伸伸長60.0 % ASTM D-638
電氣性能額定值單位測試方法
體積電阻率1×10 Ω.cm ASTM D-257
介電常數3.15 ASTM D-150
損耗因數 (1KHz) 0.0013 ASTM D-150
介電強度 (62mils) 830 V/mil ASTM D-149
熱性能額定值單位測試方法
熱指數UL746B
170 °C
170 °C
170 °C
熱變形溫度 (66Psi) 405 ℉ ASTM D-648
線膨脹系數ASTM E-831
3 E-5/in/in℉
- E-5/in/in℉
維卡軟化點426 ℉ ASTM D-1525
熱變形溫度 (264Psi) 387 ℉ ASTM D-648
燃燒性V-0 class UL 94

PEI特性

PEI中文名聚醚酰亞胺，Polyetherimide簡稱PEI，是琥珀色透明固體，不添加任何添加劑就有固有的阻燃性和低煙度，氧指數為47%，燃燒等級為UL94-V-0級，密度為1.28~1.42g/cm3。PEI具有很強的高溫穩定性，即使是非增強型的PEI，仍具有很好的韌性和強度。因此利用PEI優越的熱穩定性可用來制作高溫耐熱器件。具有優良的機械性能、電絕緣性能、耐輻照性能、耐高低溫及耐磨性能，并可透過微波。PEI還有良好的阻燃性、抗化學反應以及電絕緣特性。玻璃化轉化溫度很高，達215℃。PEI還具有很低的收縮率及良好的等方向機械特性。加入玻璃纖維、碳纖維或其他填料可達到增強改性的目的；也可和其它工程塑料組成耐熱高分子合金，可在-160～180℃的工作溫度下長期使用。水解穩定性很好,耐高溫,耐蒸汽；聚醚酰亞胺具有很好的抗紫外線、Y射線性能。

PEI應用

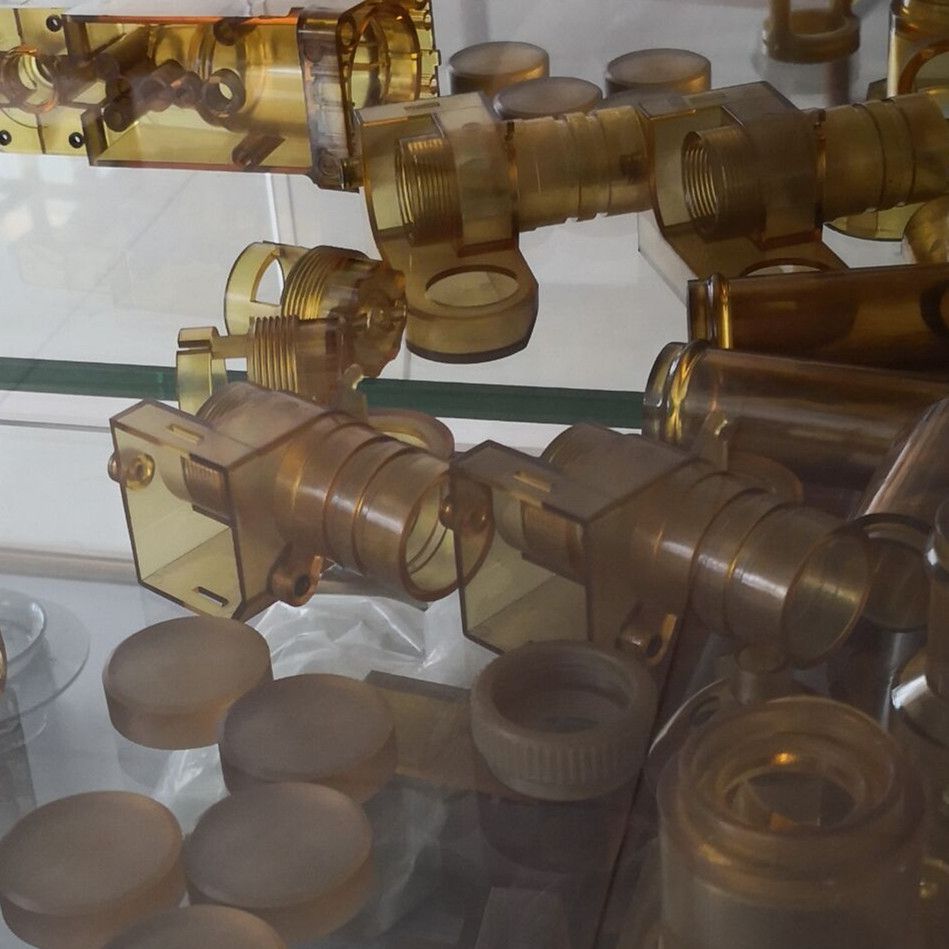

電氣/電子應用、高端連接器(光纖電訊器材)醫療器材、托盤、水泵壓力部件(反復沖洗、高溫殺菌)汽車發動機罩下的應用、適合薄壁設計高溫照明聚光圈及反射鏡、燈杯、緊固件飲食服務（可烘烤）、食品設備、公共炊具核電站(內部件零件及電線電纜)飛機、航空器、飛行器(內部件零件及電線電纜)。

PEI加工工藝

可注射、擠出、吹塑成型等方法加工多形狀復雜制品

干燥溫度：130度干燥6小時、或180度干燥4小時。

模具溫度：50-120度、保壓5至10秒、冷卻5至10秒

注塑溫度：325-410度料筒溫度330-340度、壓力為49-98MPA

以上僅供參考
