◆構造采用密集型設計
◆性能具有電子式多保護功能
◆電流調整范圍可達到(10:1)
◆電流表功能,可自動檢測電流值
◆LED燈通過閃爍狀態指示跳閘原因
◆高精度,能夠提供更好的功能保護
◆手動即時復位/電動遠距離復位
◆通過保護器自檢功能,可檢測保護器是否處于正常狀態
◆具有較強的環境適應性,可適用于不同場合
◆產品低能耗,電源電流僅250mA,可節省運行成本近90%
◆失效-安全工作方式(無電壓釋放),使保護器更加可靠。
EOCR-SS是超小型定時限動作特性的過電流繼電器。利用主回路相線穿過兩個互感器(CT)取得電流感應信號。當負載異常時,經內部繼電器動作切斷控制回路電源,達到保護負載的目的。它具有體積小、重量輕、抗干擾、無噪音、性能可靠、保護功能強、安裝使用方便等優點。主要適用于電機、設備等的過載保護。
一.功能介紹:
1.具有過電流、缺相、堵轉等保護功能。
2.利用三種不同型號(05、30、60)可在0.1~60A范圍內實現保護。若超過60A(800A)需配外部互感器組合使用。
3.起動延時、動作延時、過負荷值可分別設定。
4.工作電源為180~480VAC(24V、36V、110V、660V電源定購生產)。

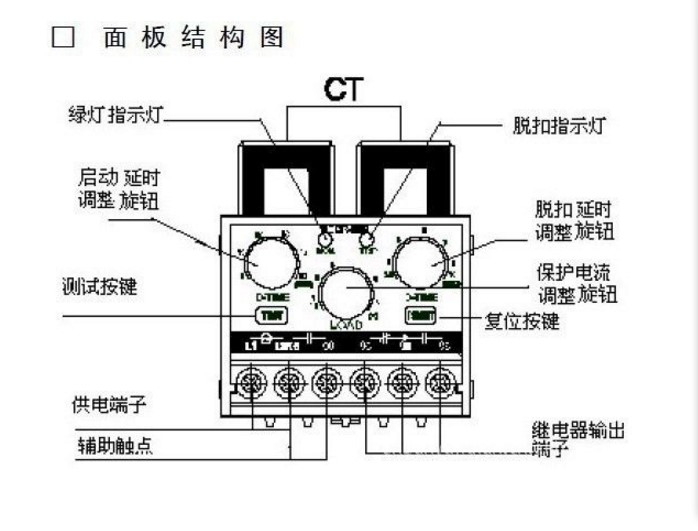

5.兩指示燈(LED)分別顯示電源狀態(綠)及動作狀態(紅)。
6.繼電器動作后,可用手動復位(按RESET鈕)及斷電方式復位。
7.本產品有二種不同的電流型號0.5-6A5-70A
二.設置方法
