廣州流量計，純水流量計，浙江金華渦輪流量計

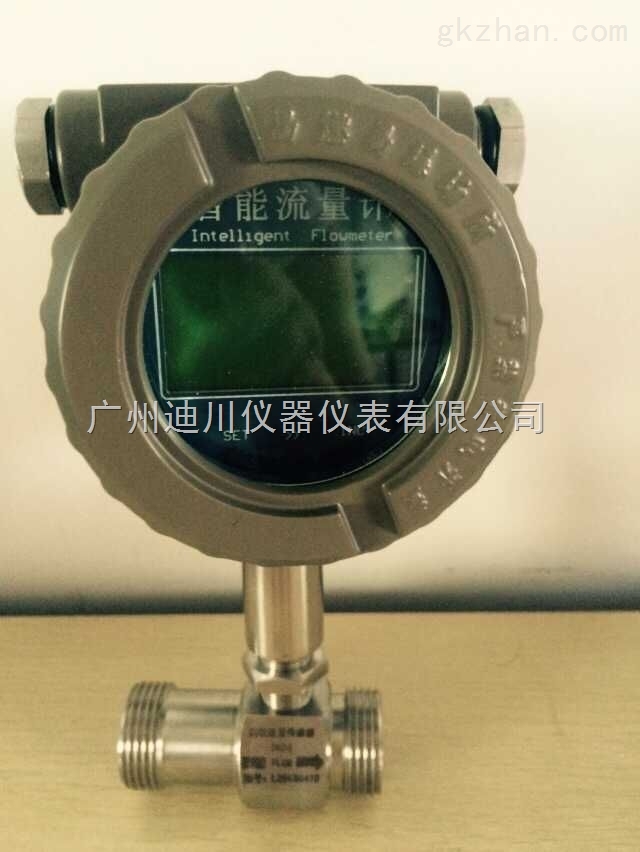

品名稱：LWGYN脈沖型渦輪流量計
一、概述：
LWGYN渦輪流量計是由渦輪流量傳感器與顯示儀表組成，是本廠采用國外先進技術生產制造的，是液體計量最理想的流量計之一。流量計具有結構簡單、精確度高、安裝維修使用方便等特點。該產品廣泛用于石油、化工、冶金、供水、造紙、環保、食品等領域，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套使用，可以進行自動定量控制、超量報警等用途；
二、產品特點：
■傳感器為硬質合金軸承止推式，不僅保證精度，并且提高耐磨性能；
■結構簡單、牢固以及拆裝方便；
■測量范圍寬，下限流速低；
■壓力損失小，重復性好，精確度高；
■具有較高的抗電磁干擾和抗振動能力；
三、工作原理：
流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k;
式中：
f——脈沖頻率[Hz]；
k——傳感器的儀表系數[1/m3]，由校驗單給出。
Q——流體的瞬時流量（工作狀態下）[m3/h]；[1/L]為單位；
3600——換算系數；
每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量；
四．主要技術性能：
■公稱通徑：（4～200）mm基本參數見表一；
■介質溫度：（-20～80）℃、（-20～120）℃；
■環境溫度：（-20～55）℃；
■準 確 度：±0.2%、±0.5%、±1%；
■檢出器信號傳輸線制：三線制電壓脈沖（三芯屏蔽電纜）；
■輸出電壓幅值：高電平≥8V，低電平≤0.8V；
■傳輸距離：傳感器至顯示儀表的距離可達1000米；
■本體材質：304、(316L)；
■葉輪材質：2Cr13（鍍鈦處理、雙相鋼）；
■軸承材質：硬質合金；
■連接方式：螺紋、法蘭、法蘭夾裝、衛生卡箍接口；
■法蘭標準：國家標準；
■工作壓力：1.6～2.5MPa(10-25MPa高壓需定做加工)；
■防護等級：IP65；防爆等級：ExdIIBT6；
表一
|
|
LWGY□ |
□□□ |
□ |
□ |
□ |
說 明 |
|||
|
類 型 |
LWGYN |
|
|
|
|
流量傳感器脈沖輸出三線制，+12VDC，+24VDC供電； |
|||
|
LWGYB |
|
|
|
|
現場顯示型3.2V10AH鋰電池供電； |
||||
|
LWGYC |
|
|
|
|
現場顯示帶4～20mA(脈沖輸出)，+24V供電； |
||||
|
LWGYA |
|
|
|
|
流量變送器4～20mA輸出，+24V供電，無顯示； |
||||
|
公 稱 通 徑 |
4 |
|
|
|
正常流量范圍 m3/h |
0.04～0.25 |
擴展流量范圍 m3/h |
0.04～0.4 |
|
|
6 |
|
|
|
0.1～0.6 |
0.06～0.6 |
||||
|
10 |
|
|
|
0.2～1.2 |
0.15～1.5 |
||||
|
15 |
|
|
|
0.6～6 |
0.4～8 |
||||
|
20 |
|
|
|
0.8～8 |
0.45～9 |
||||
|
25 |
|
|
|
1～10 |
0.5～10 |
||||
|
32 |
|
|
|
1.5～15 |
0.75～15 |
||||
|
40 |
|
|
|
2～20 |
1～20 |
||||
|
50 |
|
|
|
4～40 |
2～40 |
||||
|
65 |
|
|
|
7～70 |
3.5～70 |
||||
|
80 |
|
|
|
10～100 |
5～100 |
||||
|
100 |
|
|
|
20～200 |
10～200 |
||||
|
125 |
|
|
|
25～250 |
12.5～250 |
||||
|
150 |
|
|
|
30～300 |
15～300 |
||||
|
200 |
|
|
|
80～800 |
40～800 |
||||
|
防 爆 |
|
|
|
無標記，為非防爆型 |
|||||
|
B |
|
|
防爆型 |
||||||
|
精度 等級 |
A |
|
精確度0.2級 |
||||||
|
B |
|
精確度0.5級 |
|||||||
|
C |
|
精確度1.0級 |
|||||||
|
渦輪 類型 |
A |
正常流量范圍 |
|||||||
|
B |
擴展流量范圍 |
||||||||
|
說明： DN4～DN10管徑螺紋連接或焊接，配有前后直管段和過濾器,最大壓力為6.3MPa。 DN15～DN40管徑的傳感器為螺紋連接，壓力為2.5MPa。 DN50～DN200管徑的傳感器為法蘭連接, 壓力為1.6Mpa。 DN15～DN40管徑可選配前后直管段或活接頭，材質分碳鋼和不銹鋼。 DN15～DN40管徑如需法蘭連接，訂貨時說明。 ★高壓型及特殊要求訂貨時說明。 |
|||||||||
五．使用：
■使用時，應保持被測液體清潔，不含纖維和顆粒等雜質。
■傳感器在開始使用時，應先將傳感器內緩慢的充滿液體，然后再開啟出口閥門（閥門應安裝在流量計后端），嚴禁傳感器處于無液體狀態時受到高速流體的沖擊。
■傳感器的維護周期一般為半年。檢修清洗時，請注意勿損傷測量腔內的零件，特別是葉輪。裝配時請看好導向件及葉輪的位置關系。
■傳感器不用時，應清洗內部液體，吹干后且在傳感器兩端加上防護套，防止塵垢進入，然后置于干燥處保存。（此項非常重要）
■配用的過濾器應定期清洗，不用時應清洗內部的液體，同傳感器一樣，加防塵套，置于干燥處保存。
■傳感器的傳輸電纜可架空或埋地敷設（埋地時應套上鐵管。）
■在傳感器安裝前，先與顯示儀表或示波器接好連線，通電源，用口吹或手撥葉輪，使其快速旋轉觀察有無顯示，當有顯示時再安裝傳感器。若無顯示，應檢查有關各部分，排除故障。
