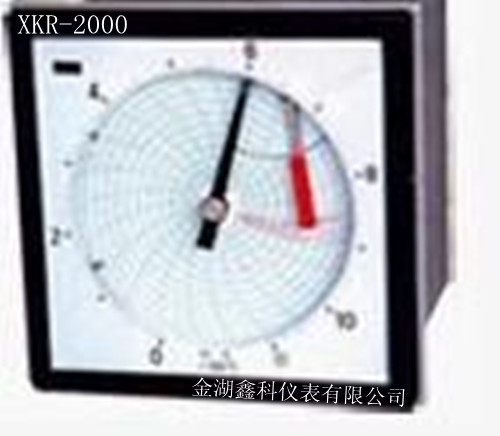

中園圖數顯記錄儀

XKYJ-101系列中園圖記錄儀可以在化工、冶金、鋼鐵、機械、石油、發電、水泥等工礦企業及科研單位，用于對被測對象進行自動測量顯示記錄，如果帶有不同類型的附加裝置，還能對被測對象進行各種自動調節。
可配用各種變送器，是一種中等尺寸的弧線電機式記錄儀表，具有體積小、重量輕、性能可靠、刻度清晰、結構簡單、維修方便等優點。
一、XKYJ101、DCR92、DCR52、XKYJ-101、XWG系列數顯中圓（園）圖記錄儀，是我們引進和吸收國內外先進技術在原電子電位差計的基礎上研制的最新專利產品。

二、 XKYJ-101系列中園圖記錄儀主要技術特性
1、工作條件：環境溫度0-50℃，相對溫度5-90%。
2、電 源：-220V 50Hz
3、顯示基本誤差限：不超過電量程的±0.5%。
4、記錄基本誤差限：不超過電量程的±1%。
5、顯示回差：不超過電量程的0.25%。
6、記錄回差：不超過電量程的0.5%。
7、記錄全程響應時間為1秒。
8、上下限報警/控制系統。手動設定：切換誤差±1%，繼電器角電容量250V、5V。
9、絕緣強度：電源—訊號，電源—地，訊號—地均為20MΩJ。
10、絕緣強度：電源—訊號，電源—地均勻1KV/分鐘，訊號—地為500V/分鐘。
11、外形尺寸：280×280×150mm 開孔尺寸：260×260mm。
三、工作原理
如下圖所示，被測參數首先轉換成直流電訊號，輸入到訊號模塊，進行線性化處理，經差分放大器放大到1VDC左右，然后傳輸到如下三個回路當中，第一回進入記錄系統，通過與參比電位器相比較，輸出正或負的偏差訊號，然后，經功放級驅動弧線電機移動，直接托動記錄筆和參比滑線電阻達到新的平衡，從而形成一個沒有任何附加傳動的快速響應的閉循環平衡系統。伺服電路的速度反饋電路，進一步改善了快速相應特性，從而實現了無振蕩、無噪聲、無傳動變差以及快速相應記錄的特點。
第二回路輸入到三位半數碼管，對輸入的訊號進行數碼液晶顯示，其最大顯示容量為±1999。
第三回路輸入到上、下報警電路系統，用戶通過手動實現該系統上、下限報警如下圖2所示，當顯示訊號低于下限設定點時則下限繼電器吸合，從而實現下限報警，當顯示訊號高于上限設定點時，則上限繼電器吸合，從而實現上限報警（上下限報警具有常開與常閉觸電輸出的特點）
四 XKYJ-101系列種類見表1：

XKYJ-101系列中園圖記錄儀系列儀表分度號及測量范圍見表2：

例如：K；0-1100℃儀表校驗
輸入0mV訊號，調RV₃，使數顯0℃。
輸入45.108mV訊號，調RV₈，使數顯1100℃。
同理，輸入訊號，調RV₁，RV₆進行記錄校驗。
2、熱電偶訊號的儀表在不具備補償導線/冰點條件下時，可直接用銅線連接進行校難如下圖：
由于待驗儀表具有冷端補償電阻，因此輸入的訊號，要進行室溫（冷端）修正。
例如：S；0-1600℃的儀表校驗
測量室溫20℃（相應熱電勢為0.113mV），因此輸入訊號應將室溫訊號減去，即輸入16.777-0.113=16.664mV，調RV₈，使顯示1600℃，輸入-0.133mV，調RV₃，使始點顯示為0℃。
3、mV、mA、V訊號的儀表，可直接用銅導線連接校驗。
4、熱電阻訊號的儀表，用三線法接標準電阻箱進行校驗。
例如：Pt100 0-150℃的儀表
輸入100Ω，RV₅使始點顯示為0℃。
輸入157.33Ω，調RV₈使始點顯示為150℃。
同理，調整RV₁，RV₆校驗記錄。

五 XKYJ-101系列數顯中園圖記錄儀現場安裝
如下圖所示，采用嵌入法，將儀表安裝在儀表盤上，接好接地線和220V電源線。注意熱電偶到儀表之間的訊號線，是采用和熱電偶相對應的補償導線，按正負極性接好（不允許用銅線代接）；熱電阻到儀表之間的訊號線要求具有較小且相同阻值的連接線，若有差導可在小阻值的導線上呂入電阻予以匹配，繼電器連接注意上下限的常開觸點和常閉觸點選擇接入，拔下壓線帽，將記錄紙裝入，記錄筆插在記錄筆桿上。

六、XKYJ-101系列中園圖記錄儀儀表裝箱單
1、XKYJ-101系列儀表一臺。
2、使用說明書一份。
3、記錄紙30張。
4、記錄筆兩支。
5、產品合格證一份。
七、 XKYJ-101系列中園圖記錄儀附加說明
1、為保證儀表正常使用，使用前應裝儀表電源開關（儀表中門右下角）關閉，待電爐通電正常后再打開儀表電源。
2、現場周圍應避免靠近電機、變壓器等強大的磁場。
3、對現場串模干擾或共模干擾大的場所，除儀表設計有符合國家要求的抗干擾的能力外，現場信號端應采取抗干擾處理措施盡可能減少干擾量。
