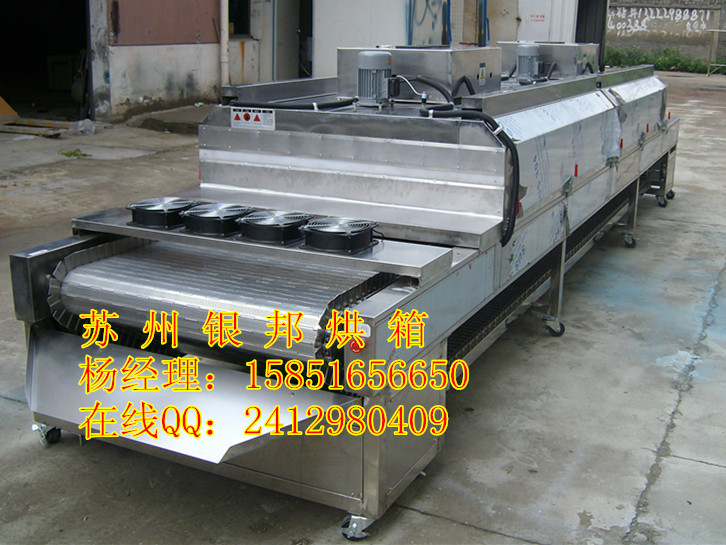

定制隧道式烘干線，隧道式電熱爐，隧道式烘干箱，板鏈傳動隧道爐

產品簡介：本機的傳動主要采用不銹鋼鏈條或不銹鋼網帶，用于不同物料生產，可根據不同要求任意調節適宜速度運行。隧道烘箱采用電加熱方式，并分三段獨立加熱，三段烘道溫度人工設定，自動控溫。原理是由風機把風送至安裝在烘箱內風道壁上的電加熱元件，加熱為熱風并經導流板從底部進入烘道烘干產品，熱風與產品熱交換后攜帶大量潮氣經頂部排潮口排出烘箱外。產品運行是從烘箱一端進入，由鏈條、齒輪、滾筒托架使產品運行，產品烘干或定型后從另一端出來。由調速電機來調整運行速度，以達到理想的干燥效果和產量。本機運行具有平穩，操作簡便，熱效率高等優點，是產品加工生產廠家的首選設備。

蘇州銀邦節能電熱設備有限公司研發實力雄厚，制造經驗豐富，工藝裝備先進，品質可靠，售后服務周到，深受用戶信賴。我們堅信品質就是企業的生命。定制隧道式烘干線，隧道式電熱爐，隧道式烘干箱，板鏈傳動隧道爐

【廠家技術服務熱線：楊經理 15851656650  ；  在線QQ：2412980409】

案例分析介紹：

作式尺寸：長*寬*高6000*1000*150mm（出料口高為200mm）出口高度可調

外部約尺寸：長*寬*高7000*1250*1100mm高度不含上面電機為1100mm,加上電機為1400mm

加熱箱，共3段，每段加熱為30KW

溫度參數：

常用工作溫度：0-200℃

最 高 溫 度： 240℃

均 勻 性 能：在設定200℃進行測試時，溫度公差為±2℃

測   試  點：距內膽材料至少100毫米，封口至少100毫米

測 試 時 間：到達設定溫度（恒溫狀態）后至少 10  分鐘

結構與材料：

結    構：主體采用50*50加厚方管，立柱采用50*50方鋼，塑膠墊M12/90L調整腳

外殼材料：1.5毫米厚度的A3冷板  。

內膽材料：1.5毫米厚度的SUS304不銹鋼

風道材料：1.5毫米厚度的SUS304不銹鋼

增強材料：5#與6#角鋼和1.5毫米厚度槽型冷壓鋼板加強四角，門口邊內采用8號槽鋼和底頂焊接使箱體堅固耐用，為減少熱量的外逃（隧道烘箱的進料口和出料口都使用耐高溫閘門）方面調節

涂裝材料；外殼采用環保自干電腦灰，顏色可選（建議電腦灰）。

保溫材料：厚度120毫米硅酸鋰棉，保溫性能良好。

傳送結構：

傳送動力：采用1/2HP。臺制晟邦減速電機，速比1：100臺變速器1/2HP調速控制（速比可調），可調速范圍是1。5---8M/MIN,晟邦750W變頻器。

傳送帶：耐高溫鐵氟龍。

控制箱結構：

數量：3段加熱箱，（每段加熱箱都可以調節溫度）箱體用高溫連接板密封，免跑熱氣現象

循環系統：

熱風循環：循環采用強壓離心送風，均勻性好，空箱不超過±5℃。

鼓風電機：長軸耐高溫電動機帶離心風葉2套。(每段2套電機)

電機功率：370W/380V*6臺浙江騰龍電機股份有限公司出品

加熱系統：

溫控裝置：3套MXT7000P。PID智能溫控儀表，自動恒溫控溫，精度可達到±0.1度

測溫裝置：K型鉑電阻溫度傳感裝置，測溫精確

電流電壓：380V*3 三相四線，50HZ

電器元件：全部采用著名品牌正泰電器。
