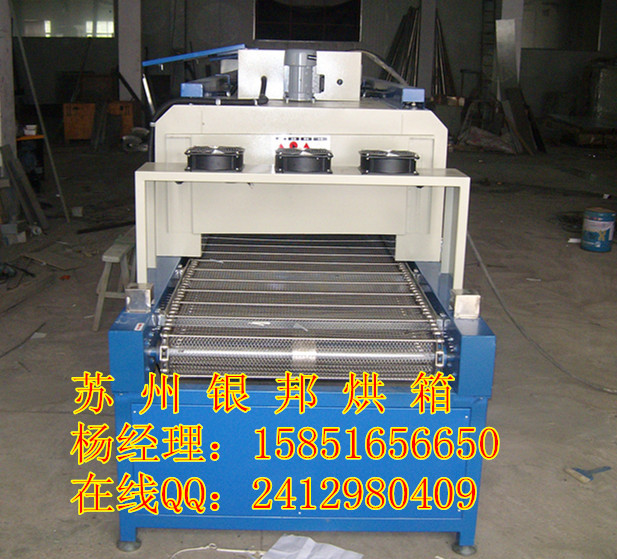

小型隧道爐，隧道式烘箱，小型流水線隧道式烘箱

烘箱名稱

品名：電加熱隧道烘干箱

型號： LY-SD型（電加熱）

小型隧道爐，隧道式烘箱，小型流水線隧道式烘箱。廠家技術服務熱線：楊經理 15851656650 ；在線QQ：2412980409

規格尺寸：

工作式尺寸：長*寬*高2500*1000*500mm（出料口高為150mm）出口高度可調

外部約尺寸：長*寬*高3100*1300mm*1100高度不含上面電機為1100mm,加上電機為1400mm

溫度參數：

常用工作溫度：室溫-55℃

最 高 溫度： 550℃

均 勻 性能：在設定100℃進行測試時，溫度公差為±3℃

測   試  點：距內膽材料至少100毫米，封口至少100毫米

測 試 時間：到達設定溫度（恒溫狀態）后至少 10  分鐘

結構與材料：

結    構：主體采用50*50加厚方管，立柱采用50*50方鋼，塑膠墊M12/90L調整腳

外殼材料：1.5毫米厚度的A3冷板  。

內膽材料：1.5毫米厚度的SUS304不銹鋼

風道材料：1.5毫米厚度的SUS304不銹鋼

增強材料：5#與6#角鋼和1.5毫米厚度槽型冷壓鋼板加強四角，門口邊內采用8號槽鋼和底頂焊接使箱體堅固耐用，為減少熱量的外逃（隧道烘箱的進料口和出料口都使用耐高溫閘門）方面調節

涂裝材料；外殼采用環保自干電腦灰，顏色可選（建議電腦灰）。

保溫材料：厚度120毫米硅酸鋰棉，保溫性能良好。

傳送結構：

傳送動力：采用1/2HP。臺制晟邦減速電機，速比1：100臺變速器1/2HP調速控制（速比可調），可調速范圍是1。5---8M/MIN,晟邦750W變頻器。

傳送帶：耐高溫鐵氟龍。

循環系統：

熱風循環：循環采用強壓離心送風，均勻性好，空箱不超過±5℃。

鼓風電機：長軸耐高溫電動機帶離心風葉2套。(每段2套電機)

加熱系統：

溫控裝置： MXT7000P。PID智能溫控儀表，自動恒溫控溫，精度可達到±0.1度

測溫裝置：K型鉑電阻溫度傳感裝置，測溫精確

電流電壓：380V三相四線，50HZ

電器元件：全部采用著名品牌正泰電器。

加熱電機：370W*2

禁止事項：

設備限制：不可在潮濕環境使用

安全系統：

電源保護：總電源相續和缺相保護。

風機過載：風機過載保護，過電流保護

技術監督及保障

制造商設計完成后，報價及技術參數必須經用戶審定認可方可投入生產。生產過程中用戶有權在必要時候進行監造生產

運費方式

生產廠家負責運到客戶工廠，費用有我廠承擔。

附件系統：

產品說明書：一份，合格證，保修單（壹年保修）終身維護。

生產周期：預付款到，25個工作日交貨。

付款方式：付款方付款方式：簽定合同付50%預付款，生產完畢發貨前付清尾款。

如客戶有與本方案不同意見及特殊的技術要求，雙方可進一步協商。
