- 產(chǎn)品
- 供應(yīng)
- 公司
- 新聞
|
|
||||||||||||||||||||||||||||
NS312耐蝕合金
NS312概述
NS312是早期發(fā)展的鎳-鉻-鐵基固溶強(qiáng)化合金，具有良好的耐高溫腐蝕和抗氧化性能、優(yōu)良的冷熱加工和焊接工藝性能，在700℃以下具有滿意的熱強(qiáng)性和高的塑性。合金可以通過(guò)冷加工得到強(qiáng)化，也可以用電阻焊、溶焊或釬焊連接，可供應(yīng)冷軋薄板、熱軋厚板、帶材、絲材、棒材、圓餅、環(huán)坯、環(huán)形鍛件等，適宜制作在1100℃以下承受低載荷的抗氧化零件。

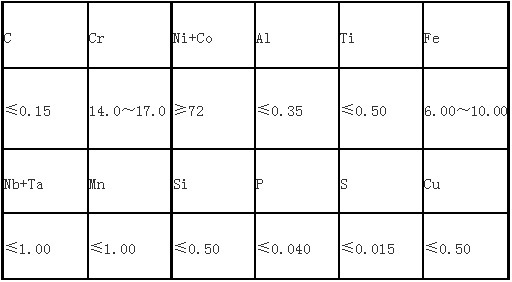

NS312化學(xué)成分
NS312品種規(guī)格與供應(yīng)狀態(tài)
可供應(yīng)各種規(guī)格的板材、棒材、鍛件、帶材、絲材、圓餅、環(huán)坯、環(huán)形鍛件。棒材以鍛軋狀態(tài)、表面磨光或車光供應(yīng)；圓餅和環(huán)坯以鍛態(tài)供應(yīng)；環(huán)件以固溶狀態(tài)供應(yīng)；板材經(jīng)固溶、堿酸洗、矯直和切邊后供應(yīng)；帶材經(jīng)冷軋、固溶、去氧化皮交貨；絲材以固溶酸洗盤狀或直條狀、固溶直條細(xì)磨光狀態(tài)交貨。
NS312熔煉與鑄造工藝
合金采用下列工藝之一進(jìn)行熔煉：(1)非真空感應(yīng)熔煉加電渣重熔；(2)電弧爐熔煉加電渣重熔；(3)真空熔煉。
NS312應(yīng)用概況與特殊要求
該合金在國(guó)外有成熟的使用經(jīng)驗(yàn)，在國(guó)內(nèi)已制成航天發(fā)動(dòng)機(jī)零部件，通過(guò)試飛試驗(yàn)，在航空上也開始使用。
NS312熔化溫度范圍 1370～1430℃。

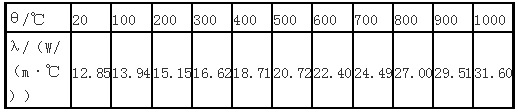

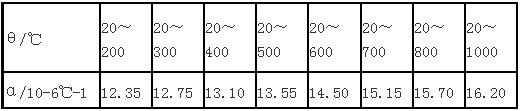

NS312熱導(dǎo)率
NS312電性能
NS312抗氧化性能

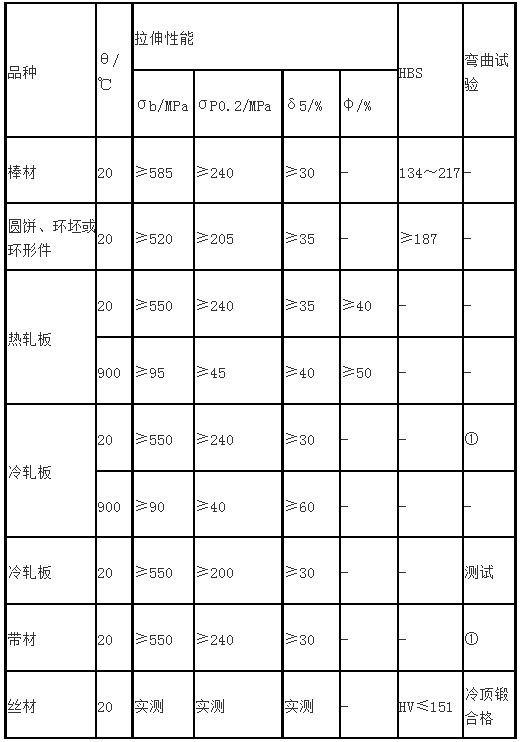

NS312力學(xué)性能
NS312組織結(jié)構(gòu)
4.1 NS312相變溫度
4.2 NS312時(shí)間-溫度-組織轉(zhuǎn)變曲線
4.3 NS312合金組織結(jié)構(gòu) 合金在1120℃處理2h后，僅有TiN氮化物和Cr7C3型碳化物，在870℃經(jīng)1500h長(zhǎng)期時(shí)效后，組織中仍然是Cr7C3和TiN，說(shuō)明合金的組織是穩(wěn)定的。
NS312工藝性能與要求
5.1 NS312成形性能 合金具有良好的熱加工性能，鋼錠鍛造加熱溫度為1110～1140℃；終鍛溫度不小于950℃，板坯軋制加熱溫度為1130～1170℃，精軋加熱溫度為1090～1130℃。成品固溶處理溫度為1010～1050℃。
5.2 NS312焊接性能 合金焊接性能良好，可用電弧焊、氬弧焊、電阻焊和釬焊等各種方法連接，大型或復(fù)雜的焊接結(jié)構(gòu)件在熔焊后應(yīng)在870℃退火1h，以消除焊接應(yīng)力。
5.3 NS312零件熱處理工藝 零件的熱處理工藝應(yīng)按相應(yīng)的材料標(biāo)準(zhǔn)的熱處理制度進(jìn)行。薄板和帶材零件的退火處理應(yīng)在保護(hù)氣氛中進(jìn)行。
