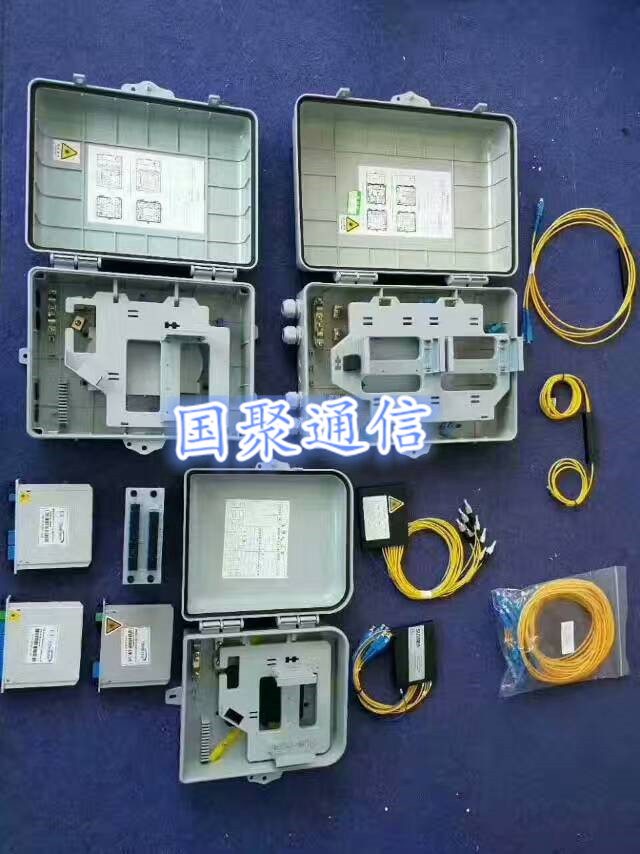

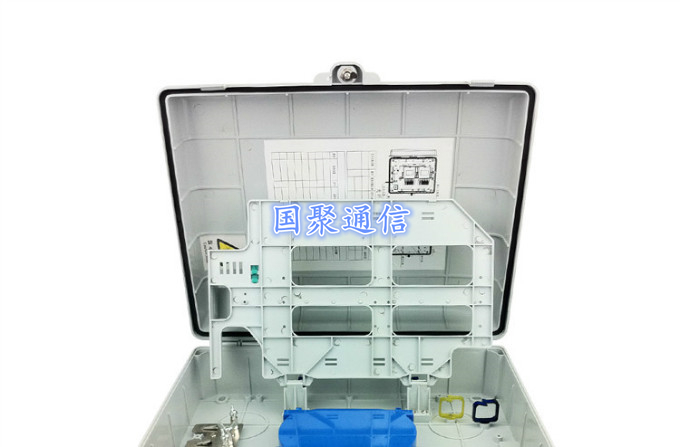

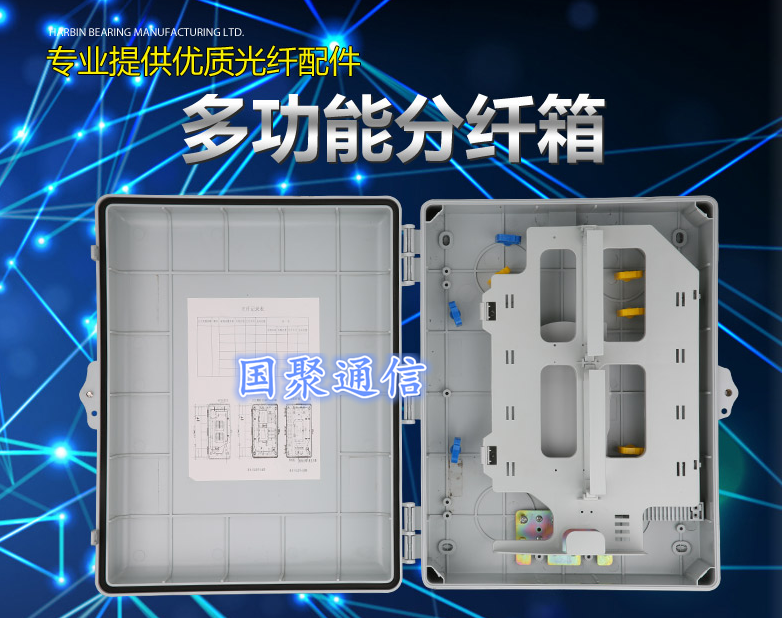

塑料48芯光纖分纖箱室外放水（演示產品細節圖）

http://www.vooec.com/b2b/chenwei0001.html

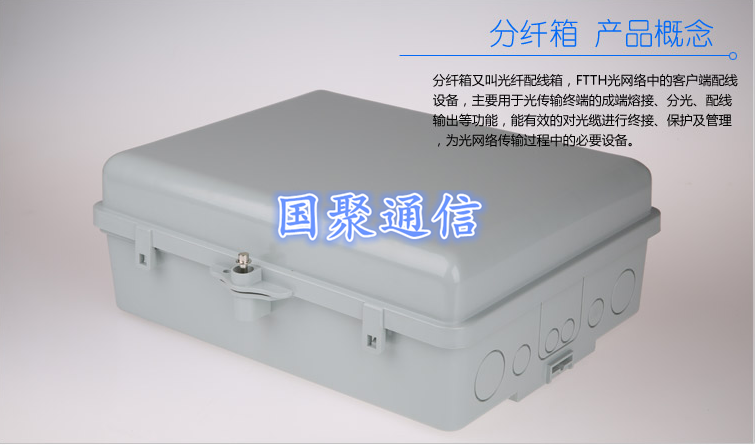

塑料48芯光纖分纖箱室外放水（演示產品細節圖）—光纖配線箱、光纖分線箱、光纖樓道箱光纖配線箱適用于光纜與光通信設備的配線連接，通過配線箱內的適配器，用光跳線引出光信號，實現光配線功能。適用于光纜和配線尾纖的保護性連接，也適用于光纖接入網中的光纖終端點采用。 ??連接器插拔耐久性壽命>1000次。 ??全程曲率半徑控制，保證在任何位置光纖的曲率半徑大于 30mm。 ??對每一路光纖均作出明確的標識，從而避免了維護過程中拆卸可能導致的混亂。 ??阻燃：符合 GB5169.7 實驗A 要求。塑料48芯光纖分纖箱《國聚通信專業生產》移動，鐵通，聯通，電信。專用《室外，室內，壁掛式，嵌墻式，落地式》光纖分線箱，光纖入戶箱，分路器箱，配線箱，室外光纜分支箱，光纖熔接分線箱，光纜光纖交接箱，光纖熔配一體化分線箱，光纖分線箱，光纜分線箱，光纖配線箱，光纜配線箱等等， 通信設備箱材質冷軋板 SMC ABS 不銹鋼型號：4芯6芯8芯12芯24芯36芯48芯60芯72芯96芯108芯144芯288芯使用區：移動 聯通 鐵通 電信 FTTH FTTB FTTX FTTP 安裝地方：壁掛式 樓道 室外 室內 入墻式家庭住宅

http://www.vooec.com/b2b/chenwei0001.html

12芯16芯24芯32芯36芯光纖分纖盒光纜分纖箱是針對FTTH建設中采用一級分光或二級分光等不同的場景需求而開發設計的新一款產品，該產品用于配線光纜通過光分路器與蝶形入戶光纜實現連接，從而滿足用戶高速率帶寬業務開通的需求，是ODN網絡中重要的光接入點設備。

二、特點

※ 適用多種使用場景：室內、室外、掛墻、掛桿、新老樓盤。

※ 模塑箱體，安裝背板設計，造型美觀小巧，安裝方便快捷，便于大規模施工。

※分路器模塊端口傾斜15°設計，走線路由順暢。

※ 系列化插片可積木化組合，擴容方便，投資節省。

※ 皮線光纜采用專用卡槽設計，可帶活接頭入盒，固定可靠，布放簡便效率高。

※ 工廠化皮線尾纖，實現高質量低成本快速部署。

配線光纜熔接

a.為方便熔接可將箱體取下操作，亦可單獨將熔接盤取下操作；

b.將分路器模塊旋轉框向上取出箱體，并取下光纜穿線滑塊，妥善放置；

c.開剝光纜，長度約1.5m，在光纜開剝處纏繞幾圈絕緣膠布，再用喉箍進行緊固；

d.熔接配線光纜，按圖4盤繞，操作完成后，將模塊旋轉框插入鉸鏈旋轉軸；

e.熔接后的SC尾纖連接器插入分路器輸入端口，如暫不開通將其停放在“停泊區”；

f.進行光纜加強芯接地，將接地線從光纜入口引出接地；

g.固定好光纜穿線滑塊，將箱體重新安裝于墻體背板上。

一產品簡介:
12，16，24，32，36，48芯分纖箱，適用遇FTTH網絡電信網絡數據通信網絡局域網等，產品由優質工程塑料注塑成型，最大能容納安裝36芯皮線光纜，具有防紫外線沖擊防水等功能，有2根光纜人口和2根光纜出口，可壁掛和抱桿安裝。
箍式條件下使用.
二特點及結構說明:
1:箱體采用PC/ABS合金材料制作,使用壽命達到20年以上.

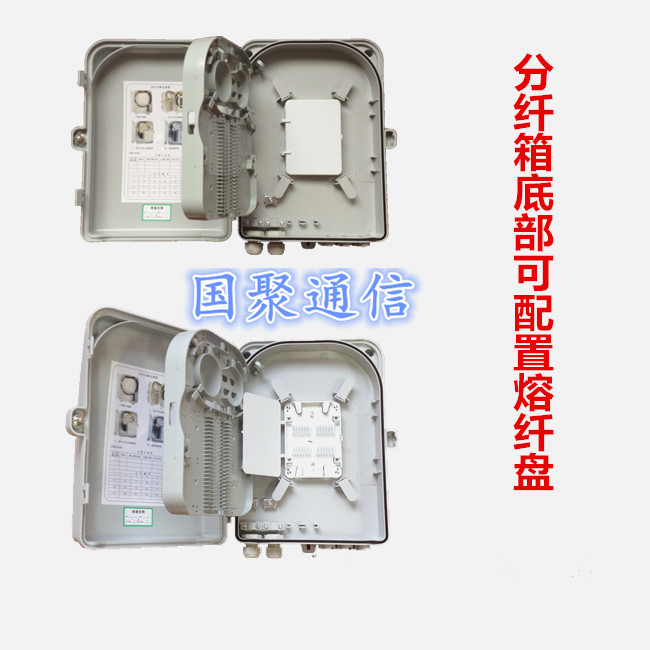

2:雙層結構的設計,上層為光分器配線層,下層為光纖熔接層.
3:光分器模塊采用抽屜式模塊化設計,具有很強的互換性和通用性.

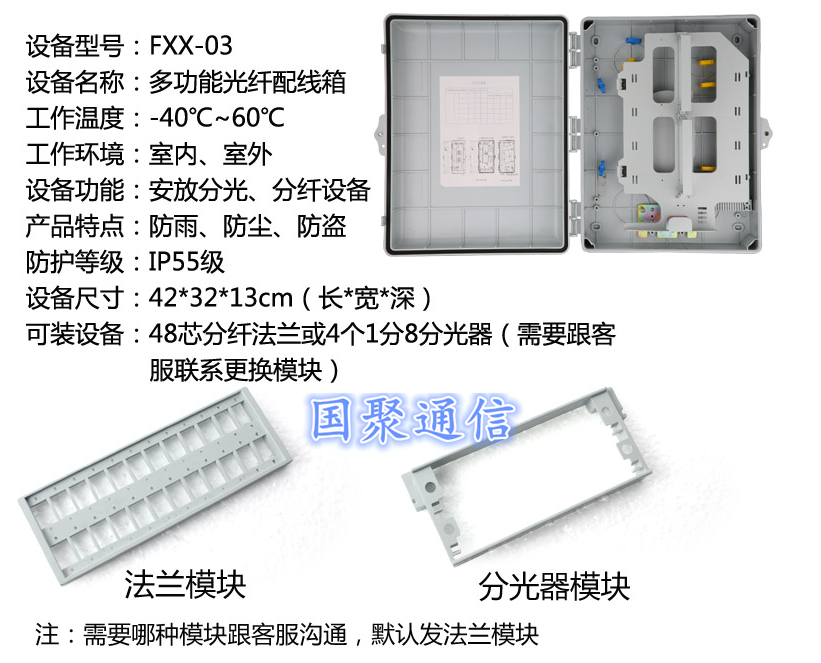

三:主要技術參數(符合YD/T988-2007通信光纜交接箱要求)
1:工作環境溫度:-40°C~+60°C
2:環境濕度:：≤95%（+40°C）
3:大氣壓力：70Kpa~106Kpa
4:光纜進入數量:1X2根(下進纜)
5:皮纖進入數量:1X2根(下進纖)
6:箱門開啟角度:180°
7:適配器可選SC\FC\LC
8:接地耐電壓水平不小于3000V（DC）/1min不擊穿，無飛弧。
9:絕緣電阻:≥2X1000MΩ/500V

FTTX/FTTH光纖到戶系列:光纖快速連接器、冷接子、PLC光分路器、光纖桌面盒、光纖面板、光纖法蘭盤、皮線光纜、光纖樓道箱、光纖分纖箱、光纜終端盒等

一、總配系列（MDF）：25回線保安排，32回線測試排，100回線保安排，128回線測試排，192回線寬帶模塊，256回線寬帶接線模塊，各類型保安單元，告警器，總配線架（柜）
二、光配系列（ODF）：光纖適配器、熔纖盤，六位卡條（附件）、光纖跳線、尾纖、ODF配線箱、光纖面板、終端盒、光纖配線單元、光纖配線架（柜）等

1分8光分路器箱：規格【220*180*65mm】材質【塑料】
