- 產品
- 供應
- 公司
- 新聞
|
|
||||||||||||||||||||||||||||
GH4720Li高溫合金
GH4720Li概述
GH4720Li是Ni-Cr-Co基沉淀硬化型變形高溫合金，使用溫度在750℃以下。合金具有較高的高溫強度、抗疲勞和抗蠕變性能；具有很好的耐硫腐蝕和抗氧化性能，以及長期組織穩定性。適合制作航空發動機渦輪和渦輪葉片，主要產品有熱軋和鍛制棒材、盤鍛件等。
應用概況及特性
合金已用于制作航空發動機渦輪，并通過試車考核。也可用于制作新一代戰略導彈和大推力火箭發動機整體渦輪轉子，以及在750℃以下長時工作的地面燃氣輪機渦輪等零部件。
合金鑄錠中存在較嚴重的元素偏析，使鑄錠熱塑性較差，變形時易產生裂紋，且組織對熱加工參數非常敏感，應選擇等溫鍛造方式。合金經750℃×2000h長期時效后，未發現有害相析出。
熔煉工藝
采用真空感應爐+真空白耗重熔、或真空感應爐+電渣重熔+真空自耗重熔熔煉工藝。
密度：8. 14g/cm3。
磁性能：合金無磁性。

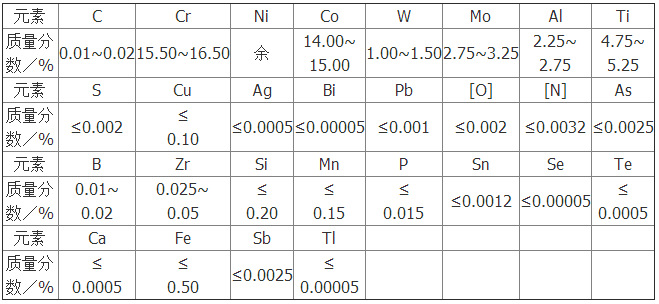

GH4720Li化學成分
熱處理制度
(1080~1110)℃×(2~4) h/OQ+650℃×24 h/AC+760℃×16h/AC。
主要規格
d100mm~300mm棒材；d100mm~800mm盤鍛件。
供應狀態
棒材不經熱處理、經車光或磨光后供應；盤鍛件經固溶處理后供應。
