- 產品
- 供應
- 公司
- 新聞
|
|
||||||||||||||||||||||||||||
GH39高溫合金
該合金是單相奧氏體固溶強化型合金，在800℃以下具有中等的熱強性和良好的熱疲勞性能，1000℃以下抗氧化性能良好，長期使用組織穩定，還具有良好的冷成形性和焊接性能。適宜于850℃以下長期使用的航空發動機燃燒室和加力燃燒室零部件。
GH39化學成分
碳C（≤0.08） 鉻Cr (19.0～22.0) 鎳Ni (余) 鉬Mo (1.80～2.30) 鈦Ti (0.35～0.75) 鈮Nb（0.90～1.30） 鐵Fe (不大于3.0) 錳Mn (不大于0.40) 鋁Al (0.35～0.75) 硅Si (不大于0.80) 磷P (不大于0.020) 硫S(不大于0.012)
GH39物理性能
密度：8.3g/cm3

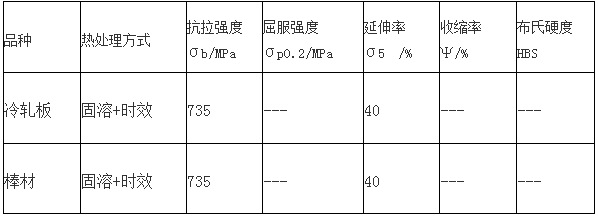

GH39力學性能
GH39加工工藝
GH39熔煉工藝
電弧熔煉、電弧爐或非真空感應爐+電渣重熔或真空電弧重熔以及真空感應爐+電渣或真空電弧重熔工藝。
GH39鍛造工藝
GH39合金變形性能良好，鍛造加熱溫度1170～1190℃，終鍛溫度不低于900℃，一次加熱的變形量為50%。
GH39零件熱處理工藝
零件的中間固深熱處理溫度為1050℃，空冷；燃燒室零件的最終熱處理溫度為1080℃，空冷。要求持久性能較高的零件，固溶溫度可提高至1170℃.零件在固溶熱處理時的保溫時間可根據厚度選擇5～20min。
