布奎實業：現貨供應GH4698鎳高溫合金棒 GH4698高溫合金板 管

GH4698是Ni-Cr基沉淀硬化型變形高溫合金，使用溫度750℃~800℃。該合金是GH4033合金的基礎上發展而成的，與GH4033合金相比，提高了鋁和鈦含量，添加了鈮和鈦，降低了鉻含量。合金在550℃~800℃范圍內具有高的持久強度和拉伸強度，良好的塑性和綜合性能，及長期使用組織穩定。適合制作發動機、壓氣機盤等承載零件。主要產品有熱軋和鍛制棒材、盤件和環件。

GH4698合金經650℃~750℃，100h~1000h長期時效后，組織和性能穩定，無有害相析出。

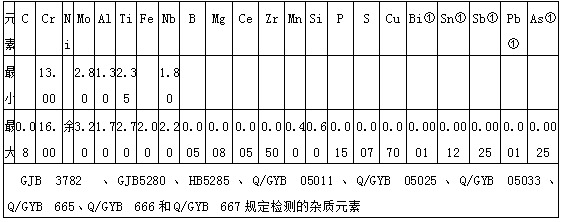

GH4698化學成分

熱處理制度

 摘自HB/Z 140、GJB/3782、GJB /5280、 HB5285、 Q/GYB 05011、 Q/GYB 05025、Q/GYB 05033、Q/GYB 665、Q/GYB 666和Q/GYB 667，各品種的標準熱處理制度為：

航空用鍛件，（1110~1130）℃×（8~8.5）h/AC﹢（990~1010）℃×（4~4.5）h/AC﹢（765~785）℃×（16~16.5）h/AC；

 航空用盤形鍛件，1120℃±10℃×8h/AC﹢1000℃±10℃×4h/AC﹢775℃±10℃×16 h/AC；

 航空用緊固件棒材，（1110~1130）℃×8h/ AC﹢1000℃±10℃×4h/AC﹢775℃±10℃×16 h/AC；

 燃氣輪機用熱軋和鍛制棒材、鍛制圓餅、模鍛件，

 制度Ⅰ：（1110~1120）℃×8h/ AC﹢1000℃±10℃×4h/AC﹢775℃±10℃×16 h/AC ﹢700℃±10℃×16 h/AC；

 制度Ⅱ：（1110~1120）℃×8h/ AC﹢1000℃±10℃×4h/AC﹢775℃±10℃×16 h/AC。
