- 產品
- 供應
- 公司
- 新聞
|
|
||||||||||||||||||||||||||||
Nimonic93鎳鈷合金
Nimonic93概述
Nimonic93是含有較高的鈷和鉻的沉淀硬化鎳基合金，具有較高的強度和較好的組織穩定性，在815℃以下使用，綜合性能良好。用于航空發動機的渦輪葉片和緊固件。該合金熱加工塑性良好，可以供應板材、棒材和鍛件。
Nimonic93化學成分
注：B按計算量加入，允許加入微量的Ce、Zr、Mg元素。
Nimonic93熱處理制度
1050～1080℃，8h，空冷＋710℃±10℃，16h，空冷。
Nimonic93品種規格與供應狀態
可以供應d20～22mm熱軋棒材，δ0.4～4mm板材，d120mm以下鍛材和鍛件，板材為固溶狀態交貨，其它品種均為鍛態和軋制狀態交貨。
Nimonic93熔煉與鑄造工藝 真空感應熔煉＋真空電弧或電渣重熔工藝。
Nimonic93應用概況與特殊要求
該合金制造的航空發動機零部件，在英國及法國有所采用，國內用其制造自由渦輪、墊片、墊圈、鎖片等。
Nimonic93物理及化學性能
Nimonic93熔化溫度范圍 1360～1390℃。

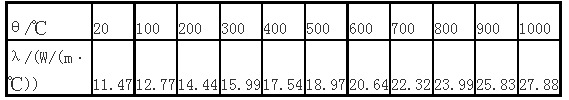

Nimonic93熱導率

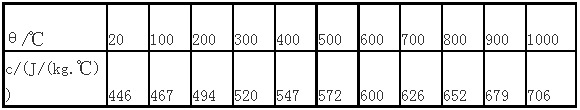

Nimonic93比熱容
Nimonic93線膨脹系數
Nimonic93密度 ρ=8.19g/cm3
Nimonic93抗氧化性能

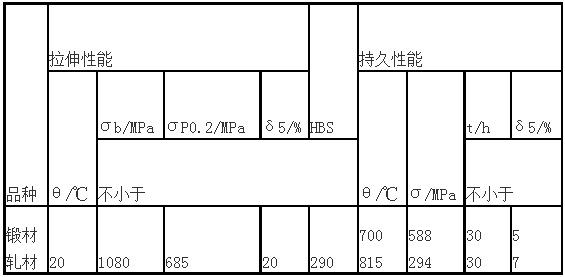

Nimonic93力學性能
Nimonic93組織結構
Nimonic93相變溫度 γ′相開始溶解溫度為950℃。
Nimonic93時間-溫度-組織轉變曲線
Nimonic93合金組織結構 在奧氏體基體上析出γ′相，M23C6型碳化物呈鏈狀分布在晶界，MC型碳化物主要以顆粒狀分布于晶內，未發現M7C3型碳化物。
Nimonic93工藝性能與要求
Nimonic93成形性能 該合金熱加工塑性良好，在1050～1150℃溫度范圍內，允許鐓粗變形量為80%而不開裂。鍛造開坯加熱溫度1130～1150℃，終鍛溫度不低于950℃，軋制加熱溫度1150～1170℃，終軋溫度不低于1000℃。
Nimonic93焊接性能 板材可采用氬弧焊聯接，固溶狀態焊接性尚好，焊后應消除應力并進行時效處理。
