- 產品
- 供應
- 公司
- 新聞
|
|
||||||||||||||||||||||||||||
GH2901高溫合金
GH2901概述
GH2901是Fe-Ni-Cr基沉淀硬化型變形高溫合金，合金以亞穩的γ'{Ni3（TI,Al）}相進行時效強化，微量的鋁抑制γ'向ηNi3Ti相的轉化。合金在650℃以下具有較高的屈服強度和持久強度，760℃以下抗氧化性能良好，長期使用組織穩定。主要產品有壓氣機盤、軸頸、靜結構件、渦輪外環及緊固件等。
GH2901高溫合金已用于制作航空發動機及地面燃氣渦輪的轉動件和緊固件，合金零部件的使用壽命較長。
GH2901高溫合金經標準熱處理在550℃-750℃范圍內經不同時間長期時效后均元缺口敏感。但當鍛造時，若工藝參數選擇或操作不當時，經標準熱處理后可在晶界析出長條狀或片狀的有害相Ti2SC以及大顆粒狀硼化物和Ti（CN）相，導致持久試驗時產生缺口敏感，此時不可能通過熱處理消除缺口敏感，而只能重新熱加工變形才能獲得適宜組織。合金的膨脹系數接近鐵素體型熱強合金鋼，使用是兩種材料能夠連接且對熱脹沒有特殊規定。

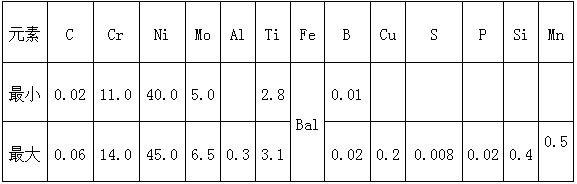

GH2901化學成分
熱處理制度
固溶11090℃保溫180分鐘，水冷或空冷
時效處理775℃保溫4小時，空冷+705-725℃保溫24小時，空冷
密度：8.21
